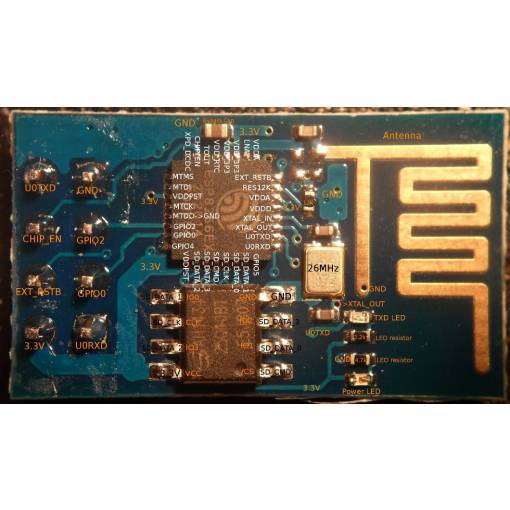

Chipul utilizat ESP8266 este un chip foarte integrat, destinat nevoilor de conectare nouă cu lumea.
Oferă o soluție completă și unificată de rețea Wi-Fi, care permite fie să găzduiască o aplicație, fie să utilizeze toate funcțiile de rețea dintr-o altă implementare wireless.

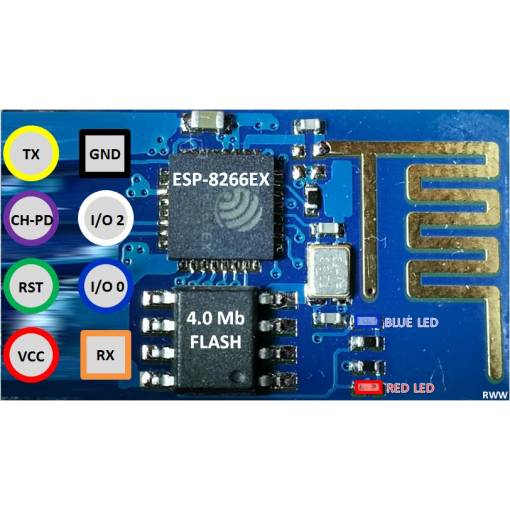

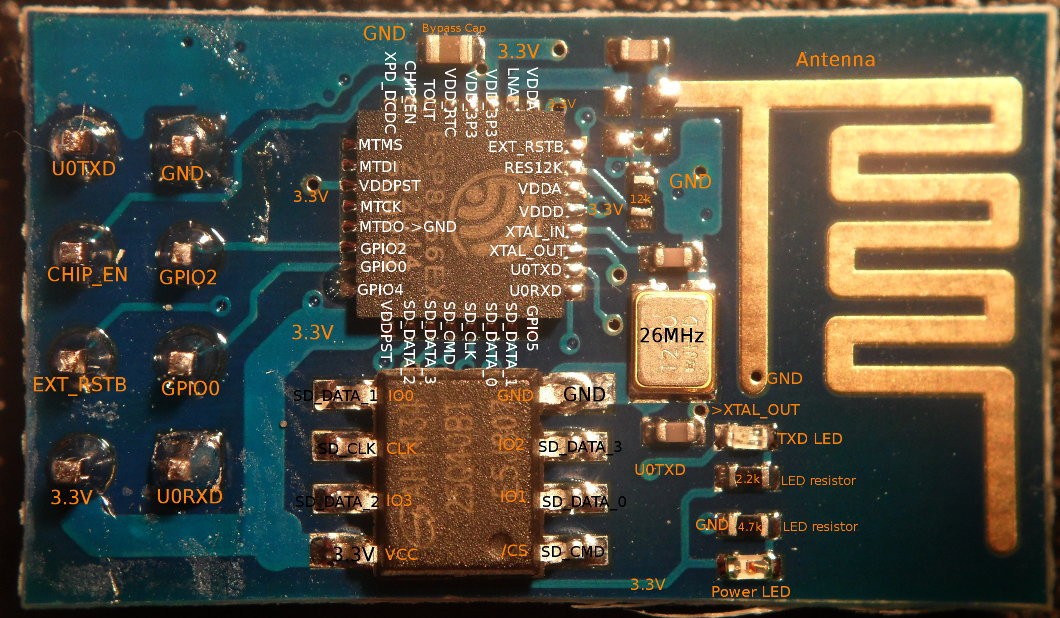

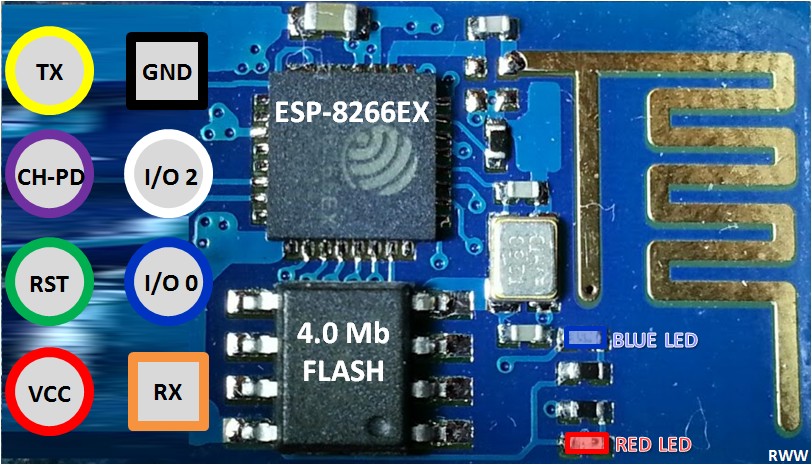

În chipul utilizat ESP8266 se află un microcontroler integrat, care poate fi utilizat sau nu. Dacă îl folosiți, nu trebuie să conectați Arduino. Această placă are 2 porturi IO și UART (RXD TXD).

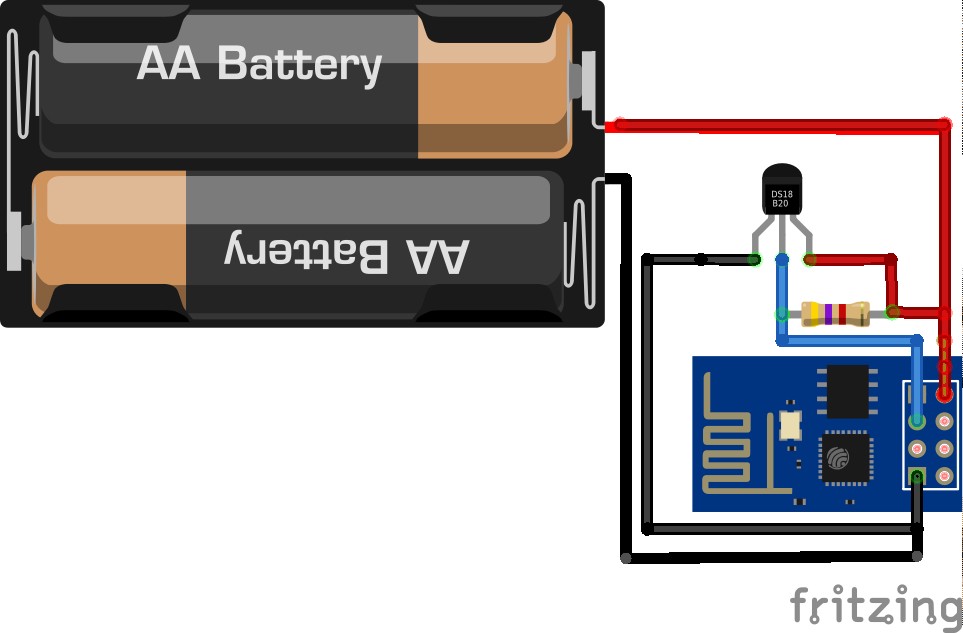

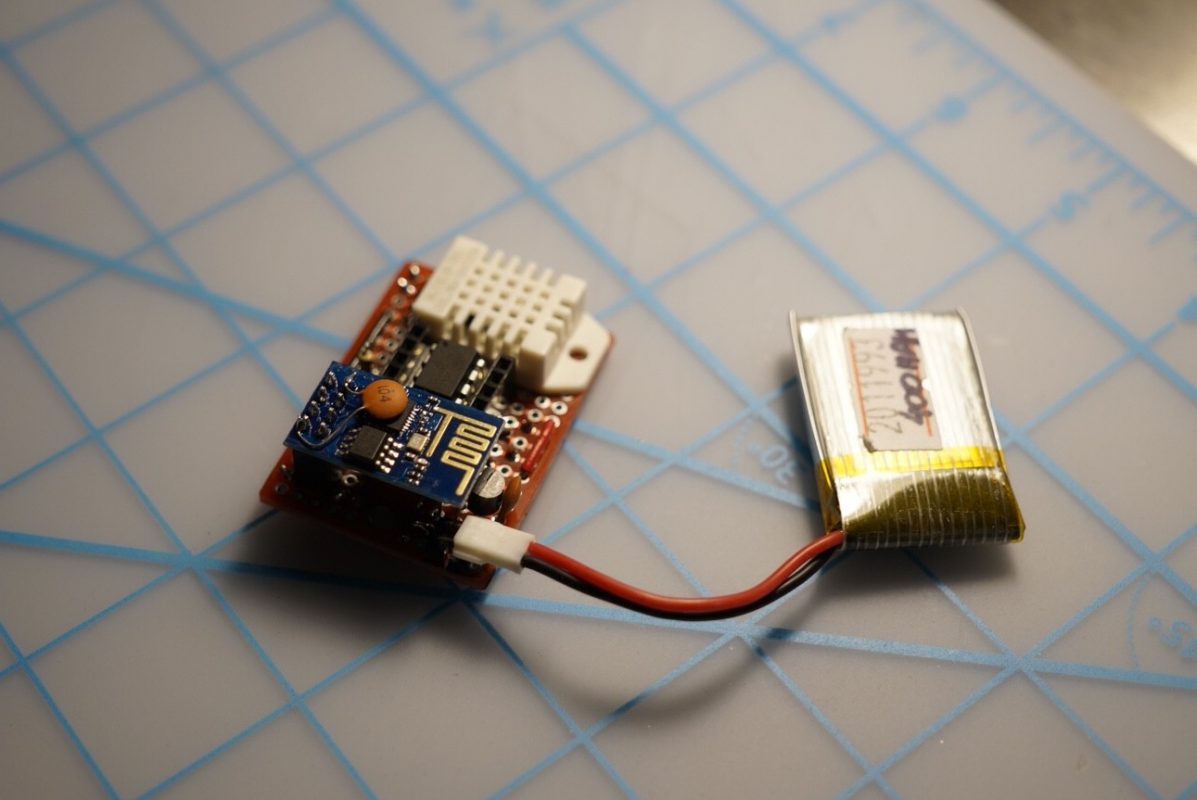

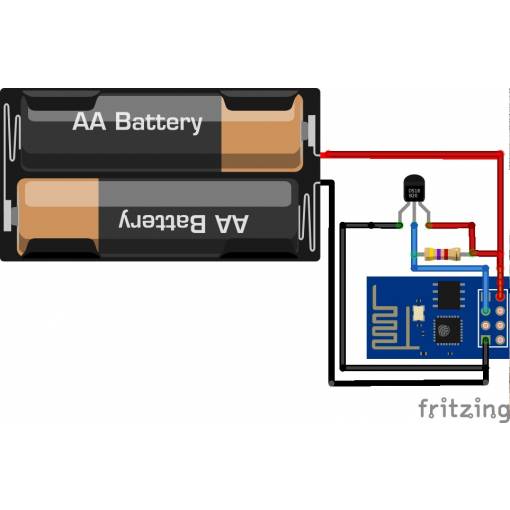

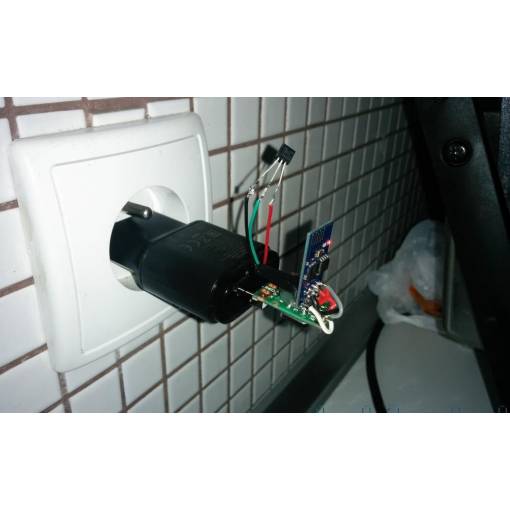

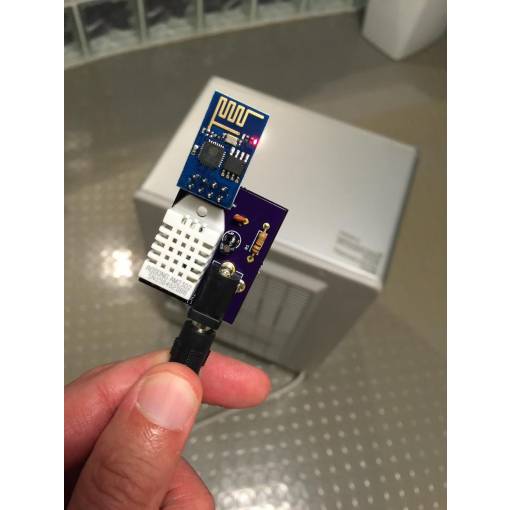

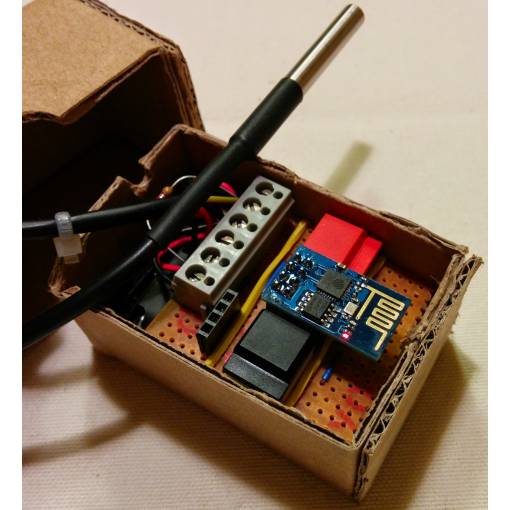

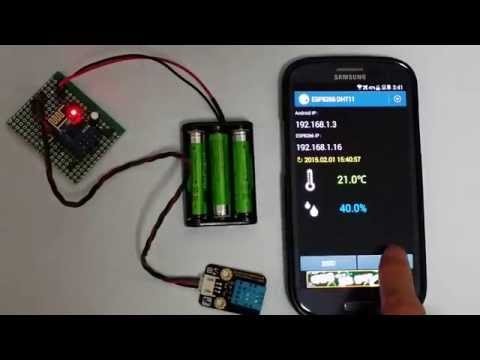

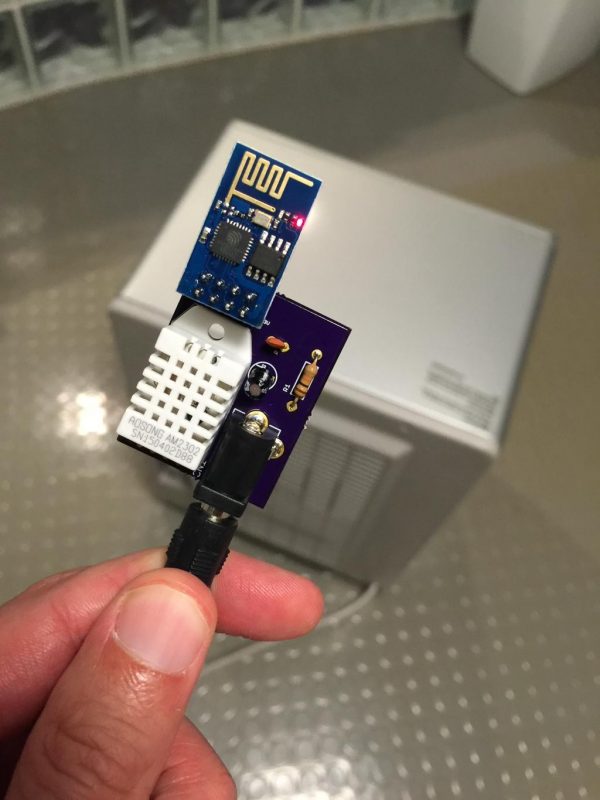

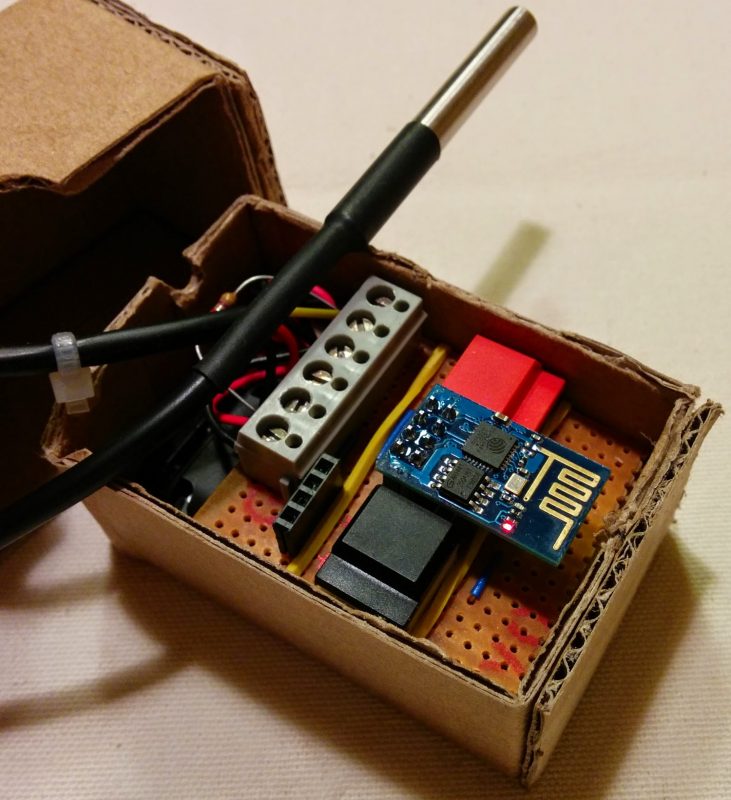

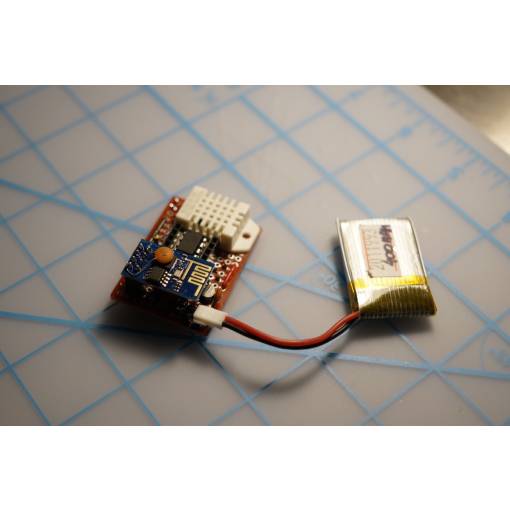

Provocarea este aici! Conectați acest tablou la un termometru digital sau un higrometru, setați WIFI ca client DHCP și vizualizați temperatura pe mobil, pe computer sau oriunde pe internet!

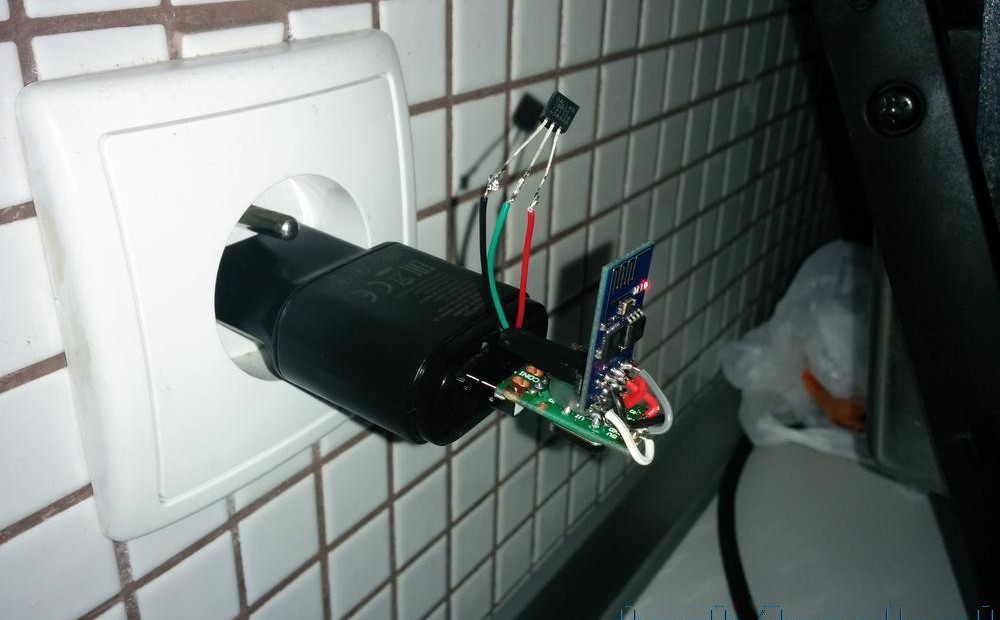

Termometrul WIFI fără fir poate fi fabricat cu mai puțin de 200Kč, www.dratek.cz furnizează versiunea ESP8266-01 cu PCB neagră, care are 1024KB FLASH.
Versiunea originală cu PCB albastră avea doar 512KB FLASH.
Specificații și caracteristici:
- SDIO 2.0, SPI, UART
- Carcasă 32-pin QFN
- Dimensiuni extrem de mici ale PCB-ului
- Antena integrată pe PCB
- Switch RF integrat, balun, PA de 24dBm, DCXO și PMU
- Procesor RISC integrat, memorie pe cip și interfață de memorie externă
- Modulul conține un program pentru comunicarea prin intermediul liniei seriale folosind comenzi AT simple.
- Management QOS
- Interfață I2S
- Criptare și securitate integrate WEP, TKIP, AES și WAPI
- Suportă APSD pentru aplicații VoIP
- Fără componente externe RF
Rețea:
- 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- Stiva TCP/IP integrată
- Switch TR integrat, balun, LNA
- PLL-uri, reglează, DCXO și unități de management al alimentării integrate
- + 19.5dBm putere de ieșire în modul 802.11b
- CPU 32-bit integrat poate fi folosit ca procesor de aplicație
- SDIO 1.1/2.0, SPI, UART
- STBC, 1 × 1 MIMO, 2 × 1 MIMO
- A-MPDU & A-MSDU agregare și un interval de protecție de 0,4ms
- Consum în modul de așteptare <1.0mW (DTIM3)
- Suport pentru 3 moduri: AP, STA, AP + STA
Informații suplimentare (în engleză):
Atenție:
- Acest modul necesită alimentare de 3,3V pentru VCC și logică 3,3V. Nu este tolerant la 5V.
- Conectarea RX sau TX la Arduino 5V va distruge acest modul! Trebuie să folosiți un convertor de nivel logic sau Arduino la 3,3V.
- Este o versiune performantă a WIFI, cu o bună lățime de bandă prin mediu. La vârfuri, consumul poate fi relativ mare. Necesită cel puțin 300mA. Tensiunea de 3,3V pe Arduino Uno nu este suficientă pentru alimentarea acestui modul. Trebuie să asigurați una separată.

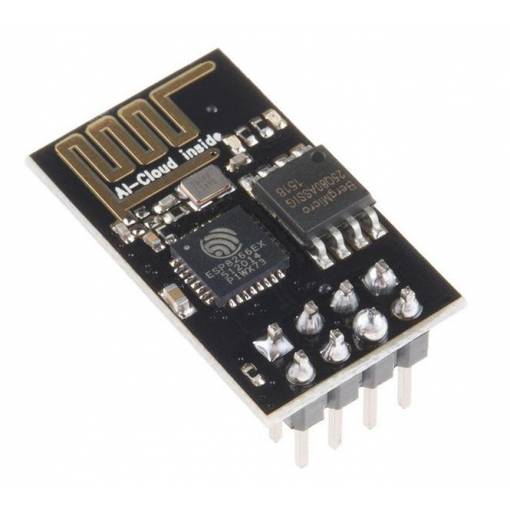

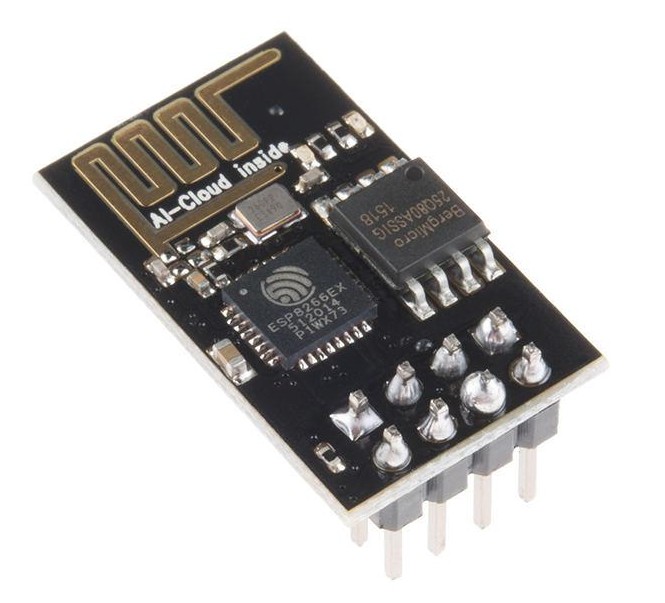

Pachetul conține ESP8266 ESP-01 WIFI TCP/IP.
