Chipul utilizat ESP8266 este un chip foarte integrat, destinat nevoilor de conectare nouă cu lumea.
Oferă o soluție completă și unificată de rețea Wi-Fi, care permite fie să găzduiască o aplicație, fie să utilizeze toate funcțiile de rețea dintr-o altă implementare wireless.
Specificații:
- SDIO: 2.0, SPI, UART
- Carcasă: 32-pin QFN
- Dimensiuni extrem de mici: PCB
- Switch RF integrat: balun, PA 24dBm, DCXO, și PMU
- Procesor RISC integrat: memorie pe cip și interfață de memorie externă
- Management: QOS
- Interfață pentru: Audio I2S
- Criptare și securitate integrate: WEP, TKIP, AES, și WAPI
- Suportează APSD pentru: aplicații VoIP
- Fără componente externe: RF
Rețea:
- 802.11 b/g/n
- Wi-Fi Direct: (P2P), soft-AP
- Integrat: stiva TCP/IP
- Integrat: switch TR, balun, LNA
- Integrat: PLL-uri, reglează, DCXO și unități de management al alimentării
- Puterea de ieșire: în modul 802.11b
- CPU integrat de 32 biți: poate fi folosit ca procesor de aplicație
- Consum în modul de așteptare: <1.0mW (DTIM3)
- Suport pentru 3 moduri: AP, STA, AP + STA
Informații suplimentare:
- https: //nurdspace.nl/ESP8266#Translated_datasheet
- http: //www.esp8266.com/
- http: //www.electrodragon.com/w/Wi07c
- https: //www.zybuluo.com/kfihihc/note/31135

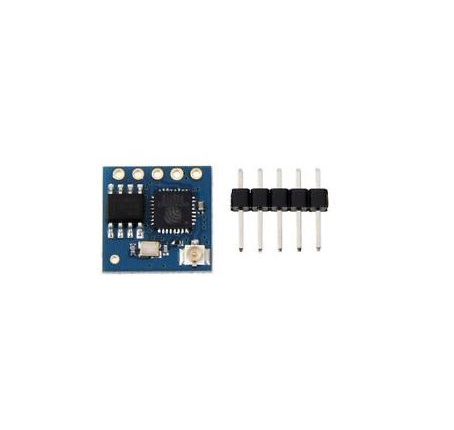

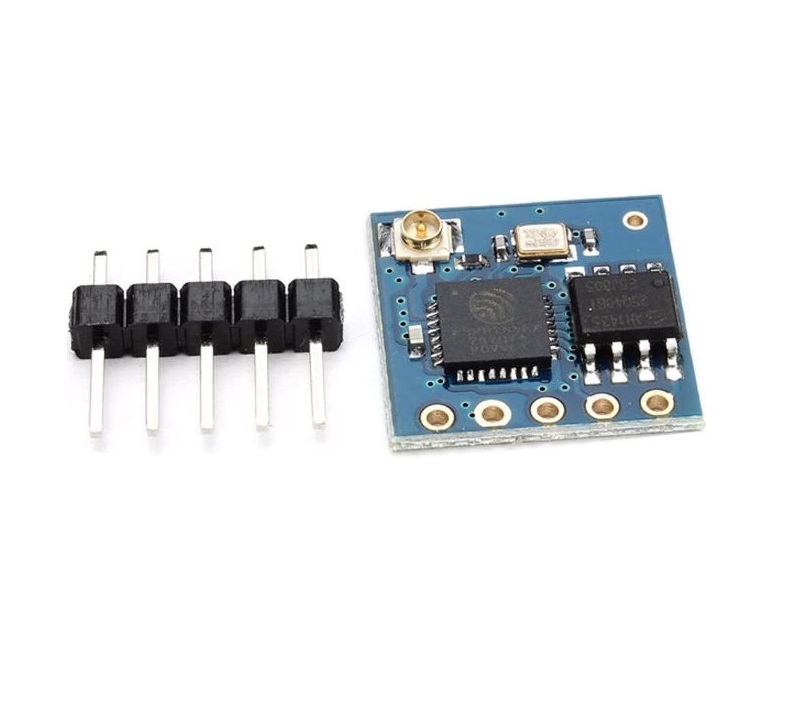

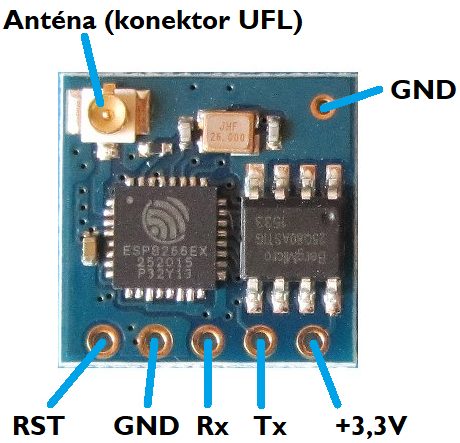

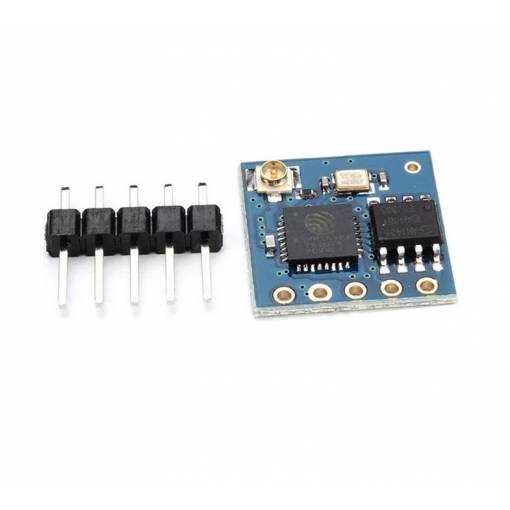

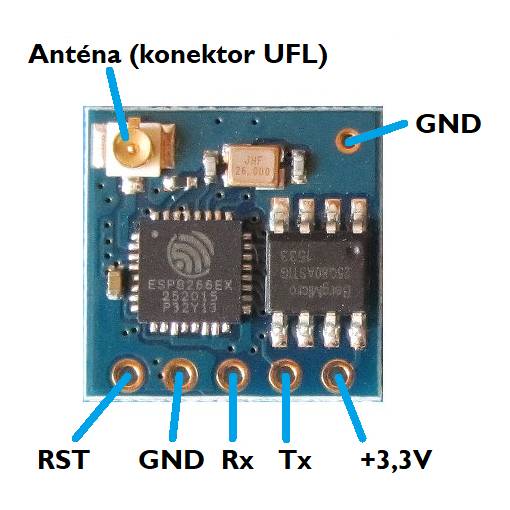

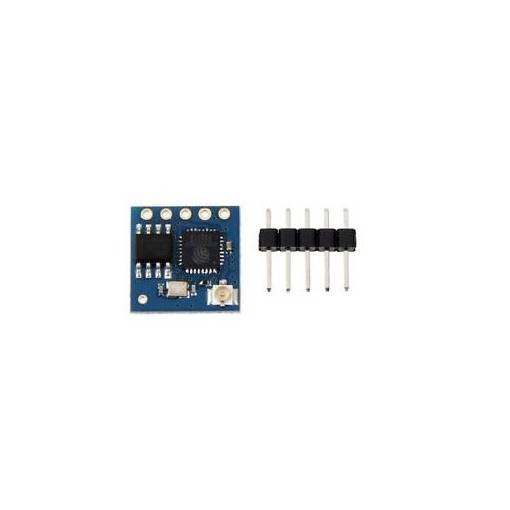

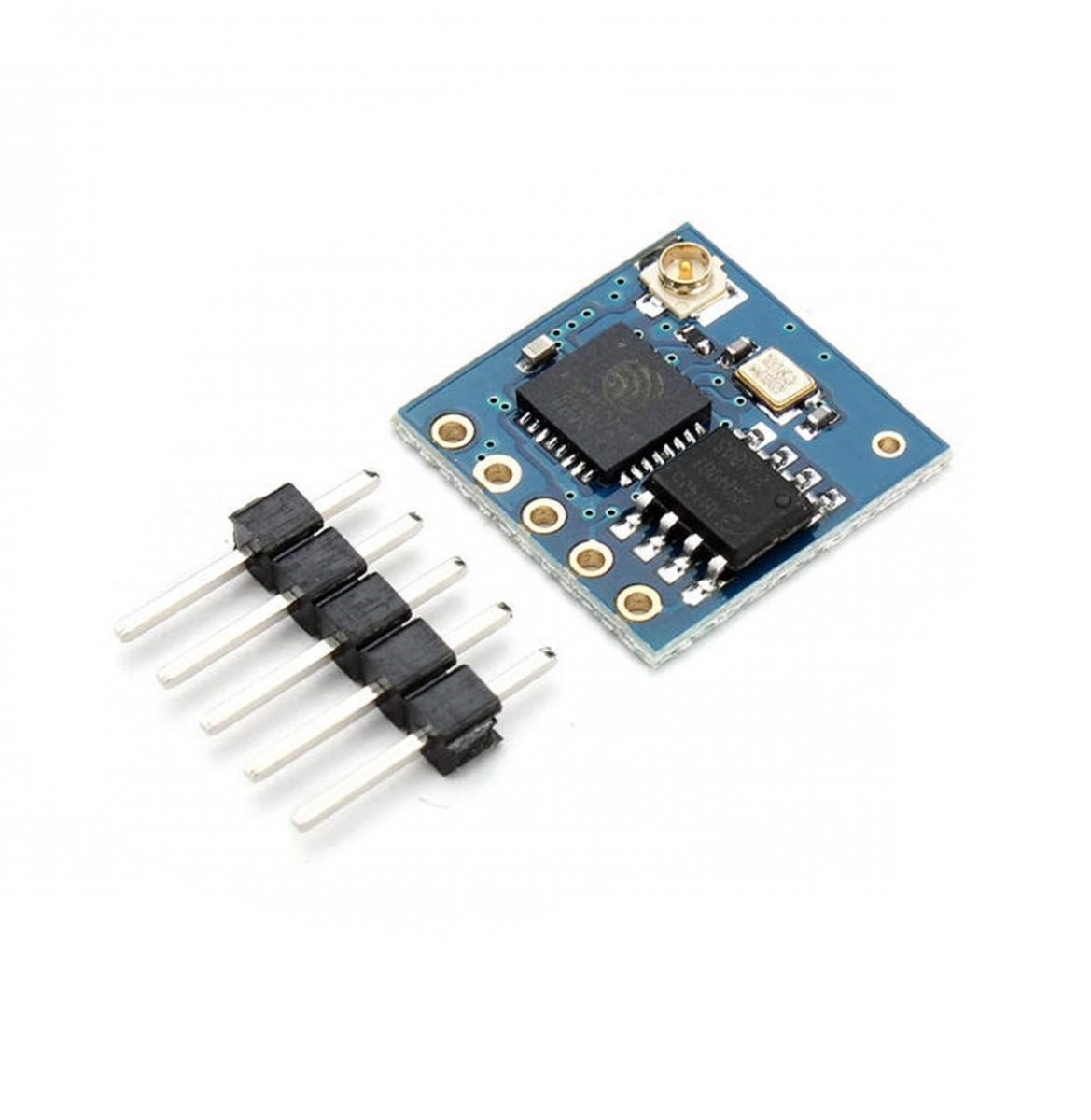

Acest modul include IC-ul ESP8226 pentru comunicare serială folosind comenzi AT simple.
Atenție: acest modul necesită alimentare de 3,3 V pentru VCC și logică de 3.3V. Nu este tolerant la 5V.
Conectarea RX sau TX la Arduino 5V va distruge acest modul! Trebuie să utilizați un convertor de nivel logic, sau Arduino la 3,3V.
Alimentarea de 3,3V pe Arduino Uno nu este suficientă pentru alimentarea acestui modul. Trebuie să asigurați o sursă separată.
O sursă adecvată de 3,3V (aproximativ 300 mA sau mai bun)
Este necesar să conectați o antenă externă la modul. Dacă căutați un modul cu antenă integrată, este disponibilă și în oferta noastră.
Pachetul conține un modul WIFI.
