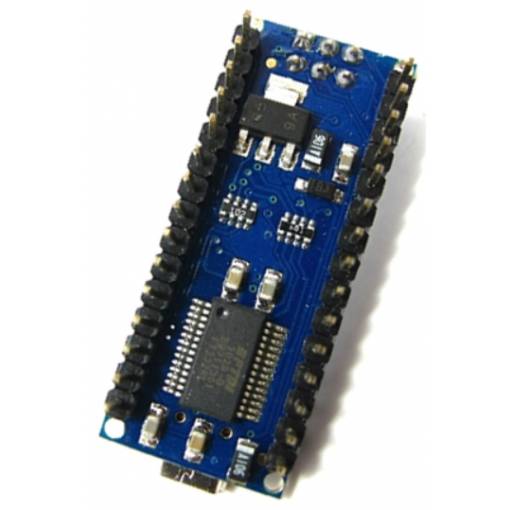

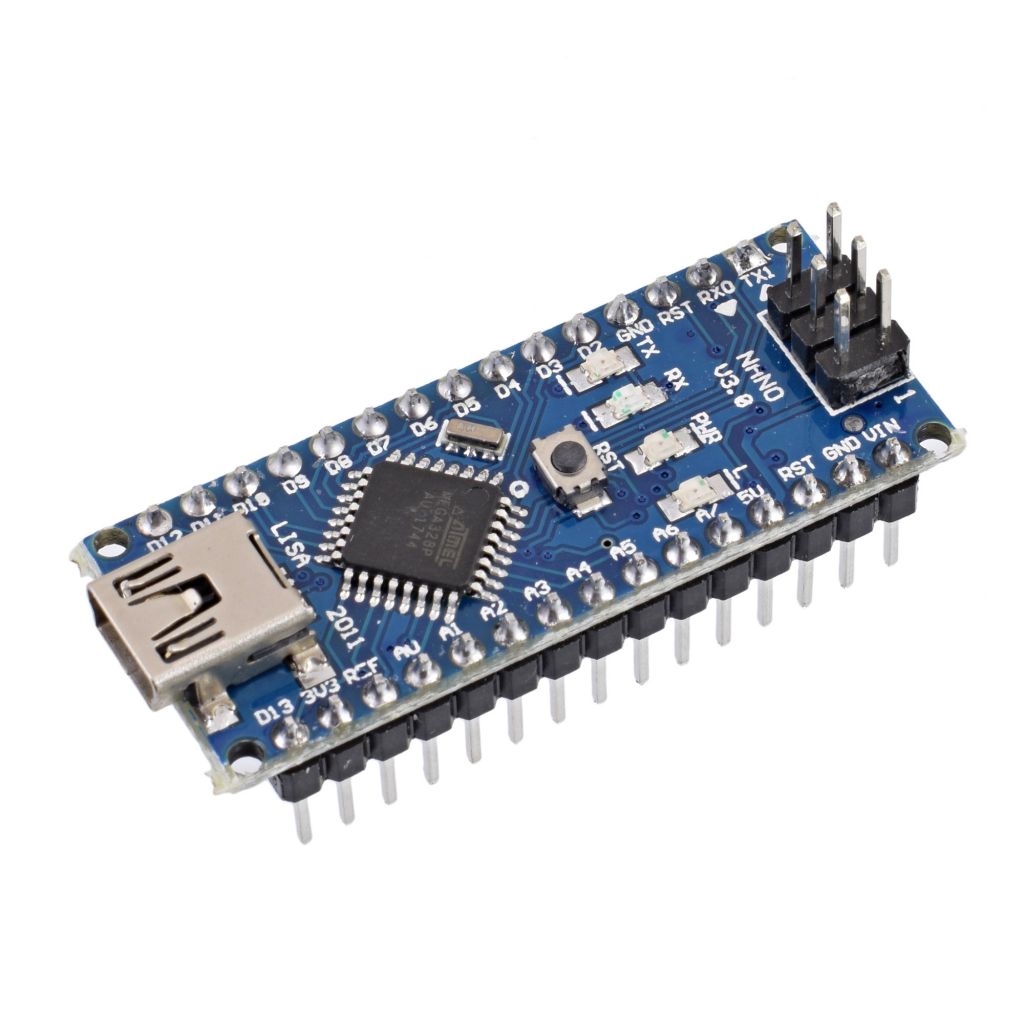

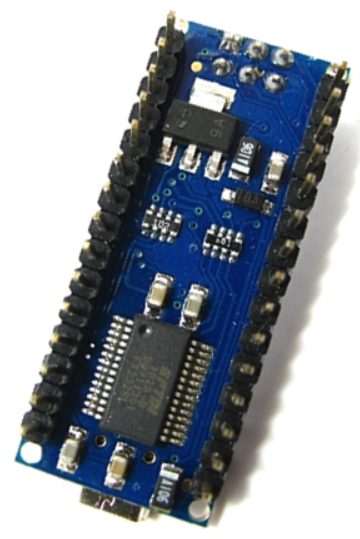

Clon foarte reușit al Arduino NANO cu convertor FTDI, din punct de vedere software și hardware identic cu placa originală.
Specificații:
- Procesor: ATmega328
- Convertor USB: FTDI FT232RL
- Versiune plăcii: V3.0
- Frecvență de operare: 16MHz
- Tensiune de operare: 5V
- Tensiune de intrare: 7-12V
- Porturi digitale IO: 14 (dintre care 6x PWM)
- Intrare analogică: 8
- Curent maximă: 5V digital / analogic port: 40 mA
- Curent maxim: 3,3 V digital / analogic port: 50 mA
- Memorie Flash: 32 KB (ATmega328), din care 2 KB sunt utilizate bootloader
- SRAM: 2 KB (ATmega328)
- EEPROM: 1 KB (ATmega328)
- Bootloader Arduino este instalat - trebuie să fie conectat la PC și încărcat programul
Pachetul conține un produs Arduino, cablul USB nu este inclus în livrare.
FAQ
Nu pot să încarc programul prin Arduino IDE, ieșirea îmi afișează că accesul la portul COMxx a fost refuzat:
De un timp, Arduino IDE (versiunile 2.x și 1.8.19) are o problemă cu încărcarea acestei plăci prin driverul oficial FTDI pe platforma Windows (este vorba despre driverul nativ al sistemului care se instalează și se actualizează automat). Ieșirea tipic afișează mesajul că accesul la portul selectat a fost refuzat:
avrdude: ser_open(): nu pot deschide dispozitivul ".COMxx": Accesul a fost refuzat.
Încercarea de încărcare a eșuat: eroare de încărcare: stare de ieșire 1
Motivul va fi cu siguranță o defecțiune internă în driver care nu gestionează corespunzător comunicarea cu convertorul.
Cele mai frecvente motive pentru apariția acestei defecțiuni sunt monitorul serial deschis în IDE, care blochează accesul la portul respectiv pentru sine. Închideți monitorul serial, eventual, dacă este necesar, deconectați și reconectați placa la portul PC. După acest act, placa ar trebui să fie capabilă să fie încărcată.
De asemenea, încărcarea poate fi afectată de Serial Plotter.
În unele cazuri, portul respectiv poate fi blocat de alt software, cum ar fi slicerele 3D (Cura, PrusaSlicer), PuTTY etc. Înainte de încărcare, închideți acest software, și reporniți computerul (suspendarea procesului care blochează accesul la port).
