Placă de dezvoltare ESP32S cu modul de cameră OV5640 și PSRAM. O modalitate simplă de a captura o imagine sau un stream cu un microcontroler. Fie că este vorba de utilizarea unui server ESP propriu sau de integrarea în ESPHome.
Specificații:
- Tensiune de alimentare: 5VDC
- Convertor USB/TTL pe placă: Nu
- Curent consumat: 80 până la 300mA în funcție de modul de operare
- ESP32S:
- Frecvență: până la 240MHz
- SRAM integrată de 520kB
- Suport interfețe: UART/SPI/I2C/PWM/ADC/DAC
- Suport modul cameră: OV5640
- Conectivitate: Wifi 802.11 b/g/n 2.4 GHz, Bluetooth BT 4.2 + BLE
- Antena wifi integrată + conector pentru antenă externă de 2,4GHz
- Mod de somn
- GPIO: 10 pini de date expuși pe șină (TX/RX inclusiv)
- Integrat: Lwip și Free RTOS
- Suport: STA/AP/STA+AP
- Tensiune logică: 3V3
- PSRAM extern:
- model: PSRAM64H
- 64 Mbit = 8Mb memorie
- pentru buffer JPEG extern al camerei și streaming
- OV5640:
- Rezoluție: 5 MP
- Rezoluție maximă: 2592 x 1944 (potrivită doar pentru capturi)
- Tip senzor: CMOS
- Format de ieșire: JPEG, RAW
- Autofocus: Da
- Obiectiv: fix
- Slot pentru card SD: da, microSD
- Lanterna: LED alb puternic pentru iluminarea capturilor
- Regulator liniar pentru alimentare stabilă a camerei
- Dimensiuni: 40x28x18mm
- Greutate: 8g

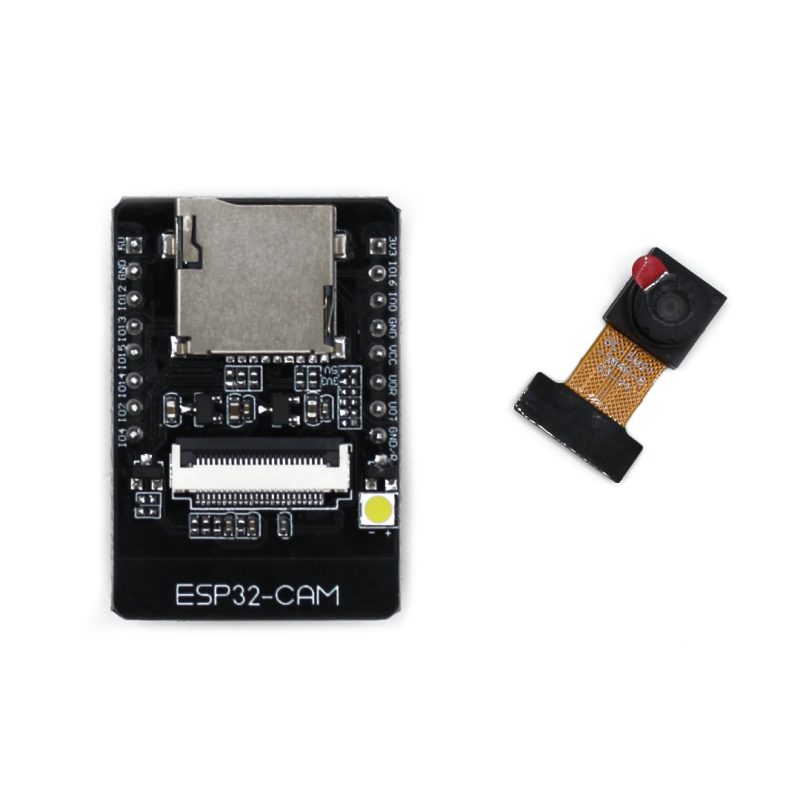

Ambalajul conține:

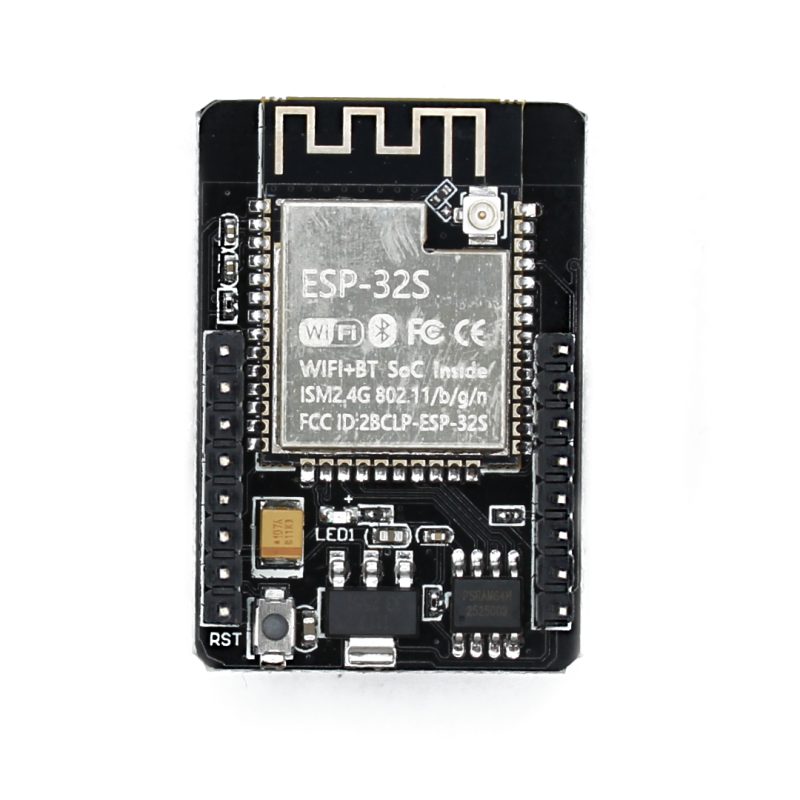

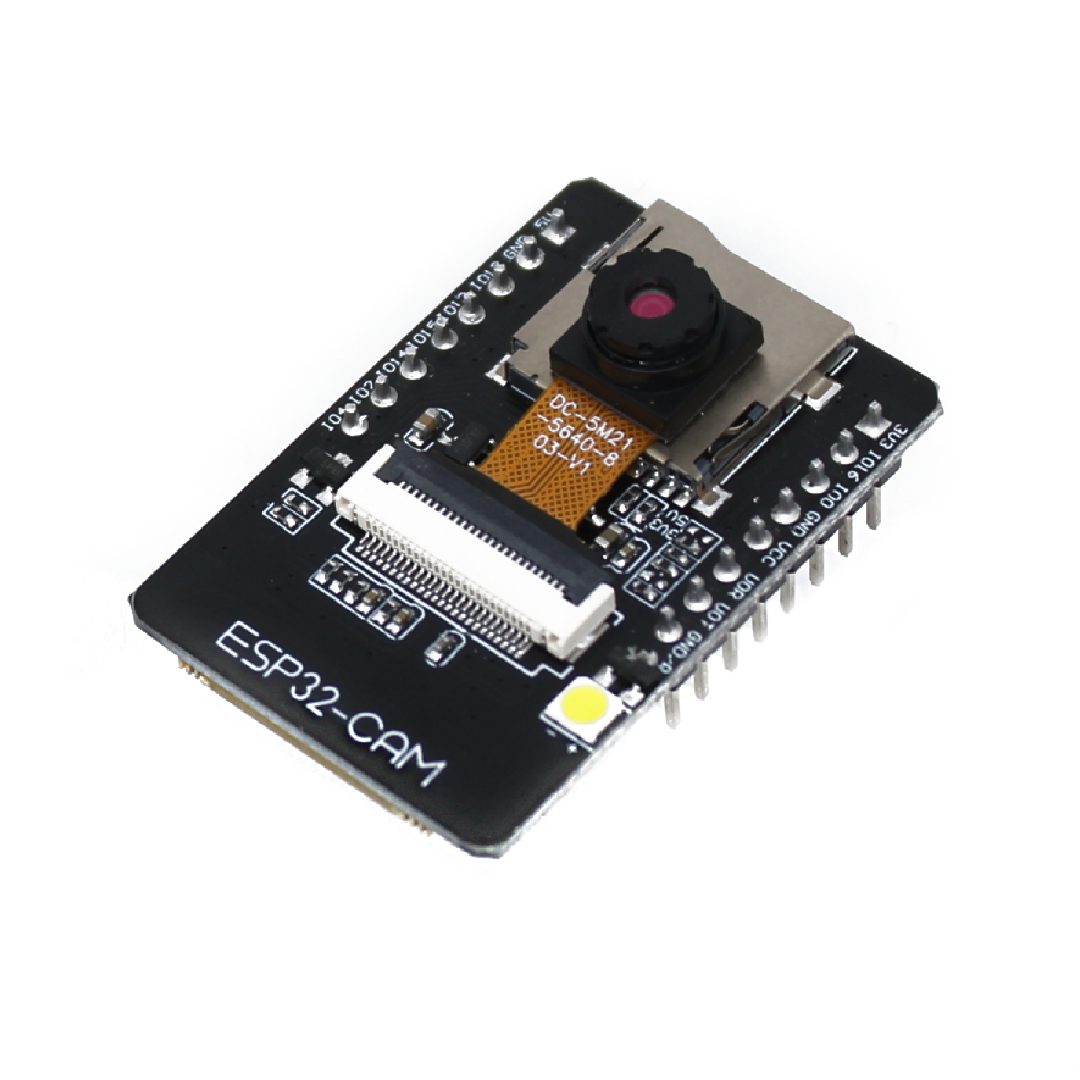

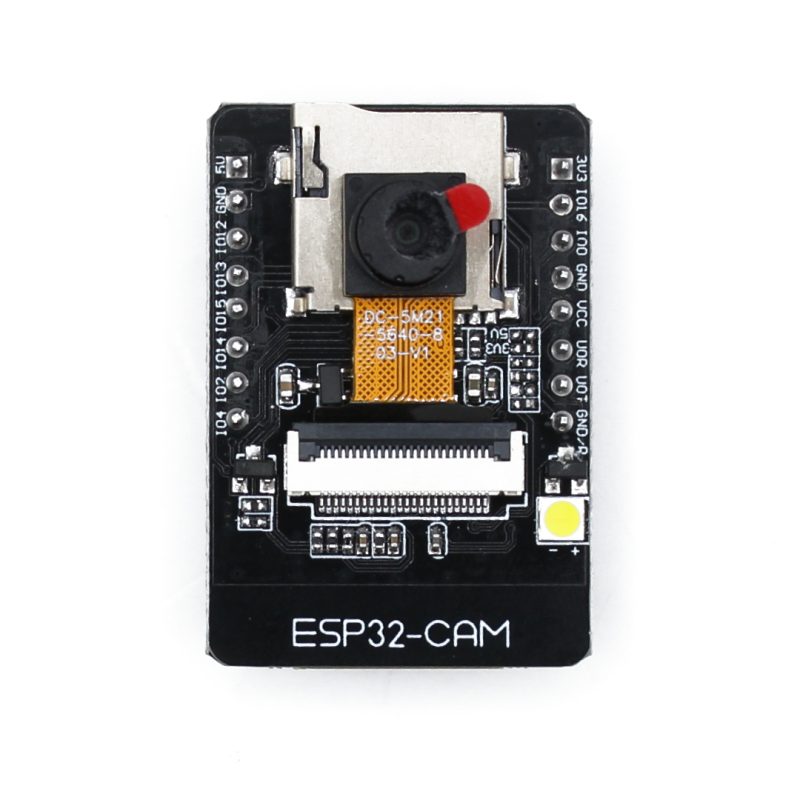

- 1x Placă de dezvoltare ESP32-CAM, WiFi + Bluetooth

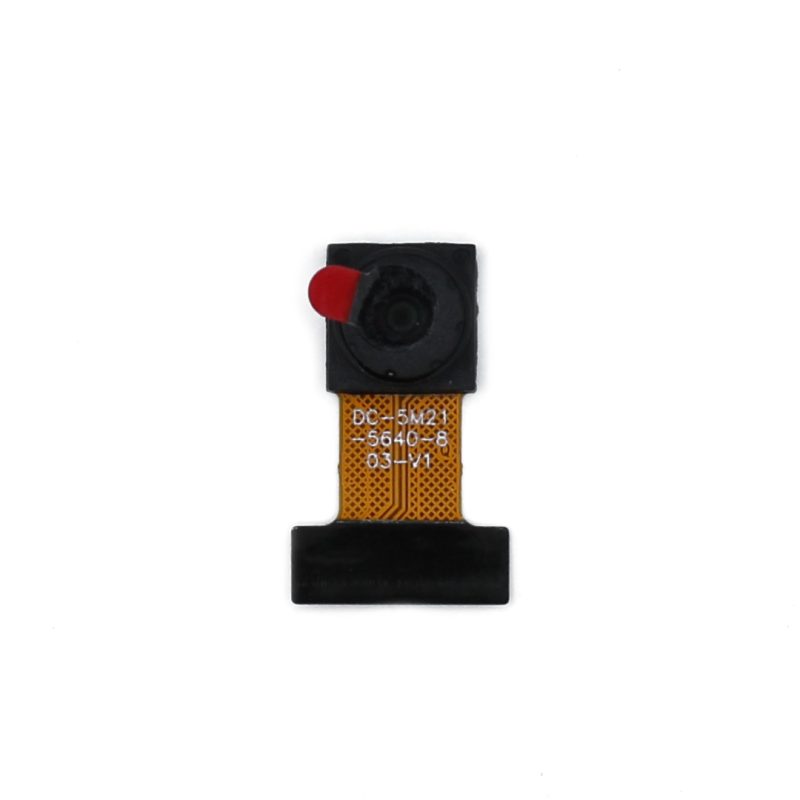

- 1x Modul de cameră OV5640
FAQ
Placa nu are conector USB. Cum încarc codul din Arduino IDE pe această placă?:
Această placă de dezvoltare ESP cu modul de cameră nu are un convertor USB/TTL pentru comunicarea directă cu PC-ul. Este necesar să achiziționați și să conectați corect un convertor USB/UART, cum ar fi acesta:
https://dratek.cz/arduino-platforma/1158-eses-cp2102-usb-ttl-prevodnik.html
Conectarea corectă a convertorului se face la pini UART de comunicare (RX, TX), 5V alimentare, GND și pentru încărcarea codului, de asemenea, un jumper între pinul GPIO0 și GND.
După conectarea convertorului și introducerea în USB, conectați jumperul și apăsați butonul RST, apoi este posibil să încărcați codul. Dacă nu reușiți, apăsați RST până în momentul în care în jurnalul din Arduino IDE apare "Connecting...". După încărcarea cu succes a codului, eliminați jumperul între GPIO0 și GND și apăsați RST. Modul ESP va porni cu codul dvs. nou încărcat.
