Aceast modul este potrivit pentru activarea prin setarea unui temporizator.

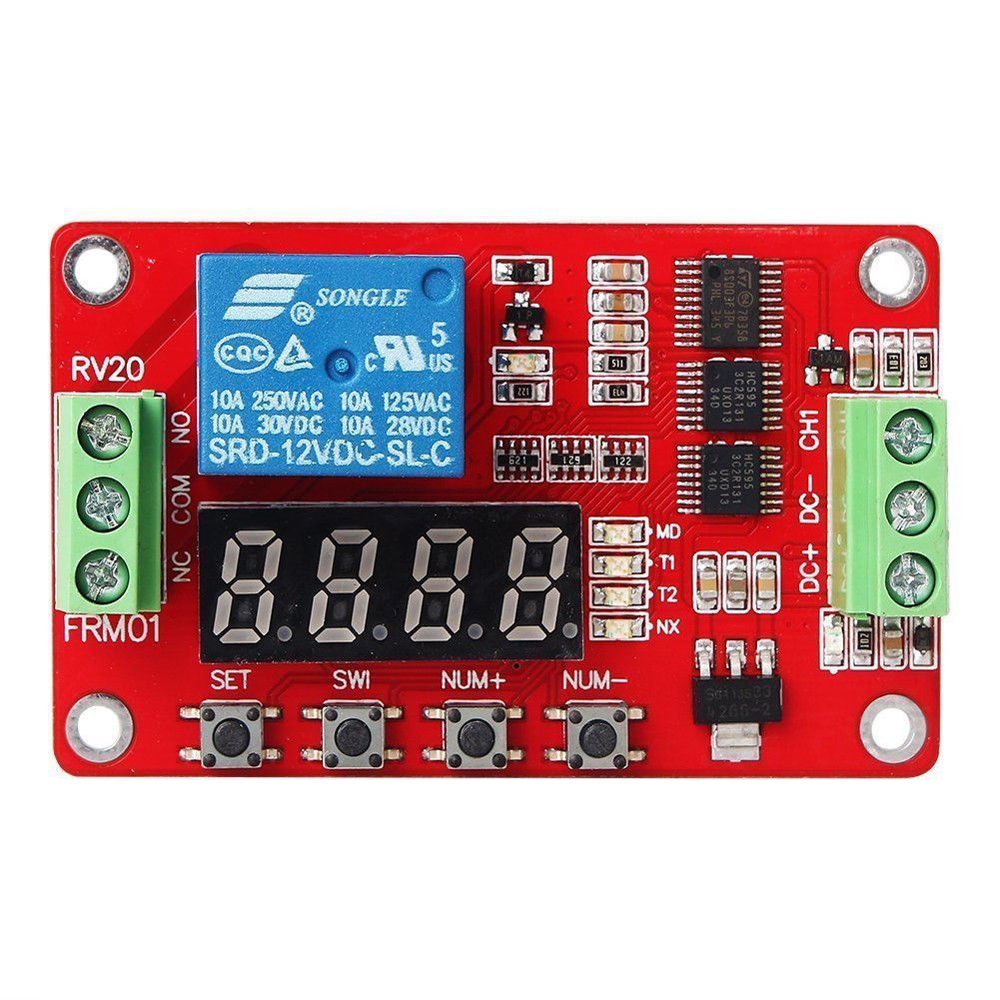

Specificații terminale:
- DC+: tensiune de alimentare releu = +12 V
- DC-: tensiune de alimentare releu = GND
- CH1: detecție intrare = semnal de activare
- NC: contact de comutare releu = activat la aplicarea tensiunii pe bobina releului => releul este activat
- COM: terminalul de alimentare activată = aici se leagă tensiunea pe care vrem să o activăm
- NO: contact de deschidere releu = activat la deconectarea tensiunii pe bobina releului => releul este deschis
Informații:
- Releu: 49 VAC 5 A, 30 VDC 5 A
- Posibilitatea de a selecta din 8 funcții presetate cu ajutorul butoanelor de pe placă (posibilitatea de a salva)
- Timpul minim setat este de 1 secundă
- Dimensiuni: 66 x 40 x 1,5 mm
Setare:
- Deconectare după timpul setat: după aplicarea alimentării; timpul de întârziere T1 ajunge și releul se deschide (T1 setabil de la 0 la 270 de ore)
- Deconectare după timpul setat: când releul se deschide, timpul de întârziere T1 ajunge și releul se activează (T1 este setabil de la 0 la 270 de ore)
- Modul ciclic 1: după activarea releului nu se activează. Când T1 se termină, releul se deschide. Când T2 ajunge, releul se activează. Și ciclul continuă (T1 și T2 pot fi setate de la 0 secunde la 270 de ore)
- Modul ciclic 2: după activarea releului se activează. Când T1 se termină, releul se activează; când T2 se termină, releul se deschide și ciclul se oprește
- Modul releu autosuficient: alimentăm CH1 cu un semnal impulsiv de înaltă tensiune, releul se deschide. Când re-alimentăm cu un semnal impulsiv de înaltă tensiune, releul se activează)
- Modul de activare a releului: aplicăm un semnal CH1 la un nivel înalt, releul se deschide. Odată ce nivelul înalt este încetat, releul se activează.
- Modul de ciclu limitat 1: pe baza funcției 3 creștem ciclurile. În acest mod, T1 și T2 sunt setabile de la 0 secunde la 9999 secunde, ciclul este opțional de la 1 la 9999 ori.
- Modul de ciclu limitat 2: pe baza funcției 4 creștem ciclurile. În acest mod, T1 și T2 sunt setabile de la 0 secunde la 9999 secunde, ciclul este opțional de la 1 la 9999 ori.

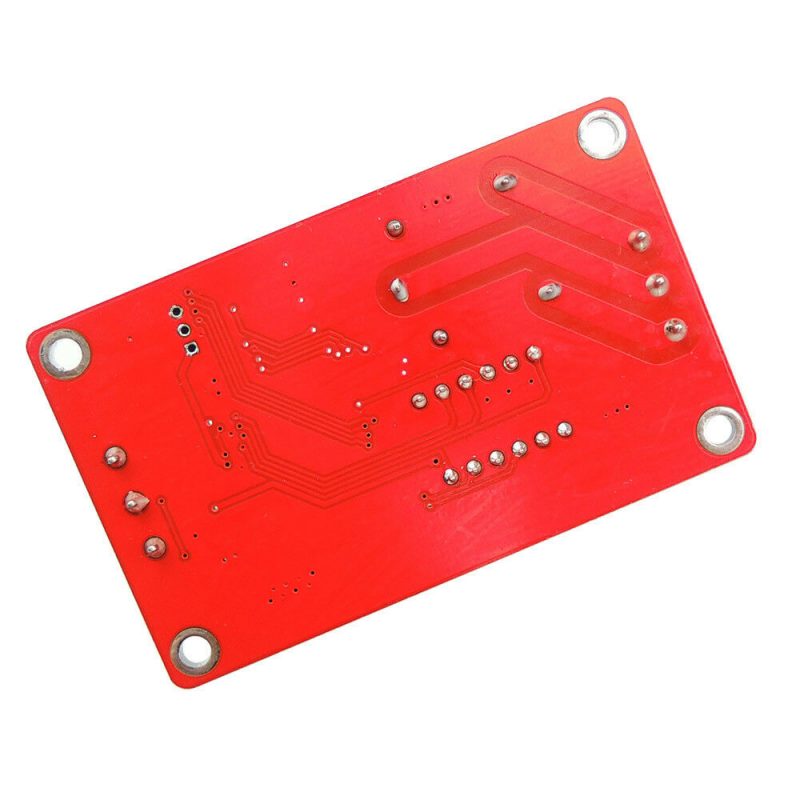

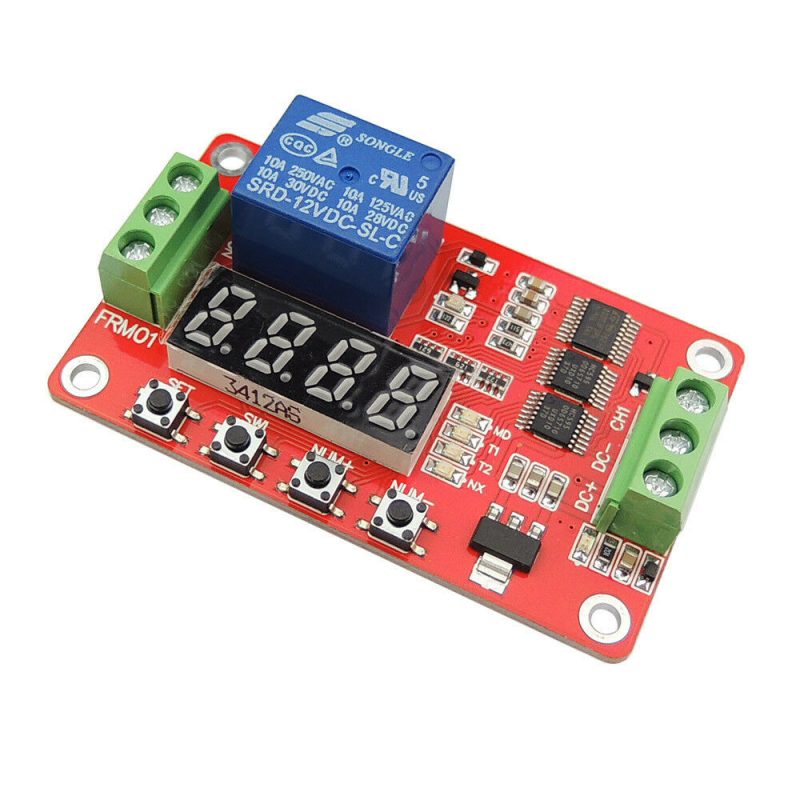

Pachetul conține un modul de întârziere temporară cu releu și afișaj LED DC 12V.
