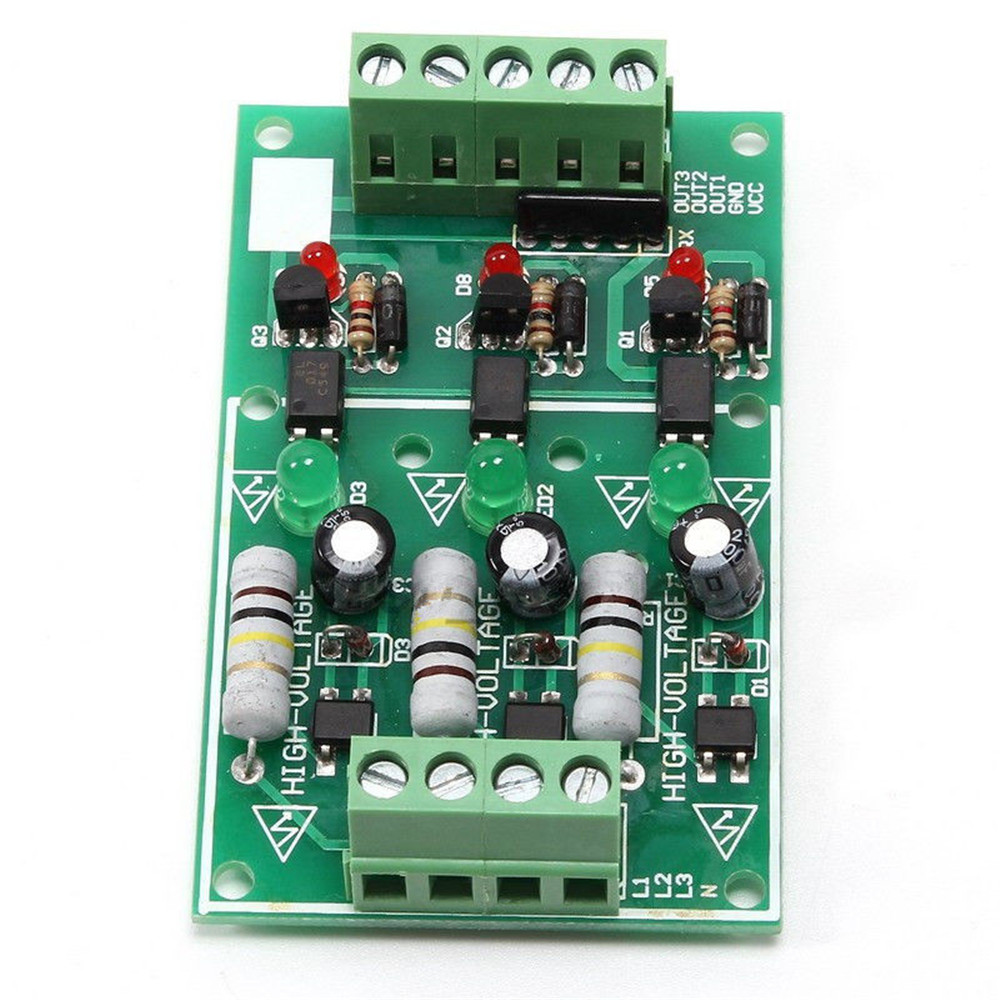

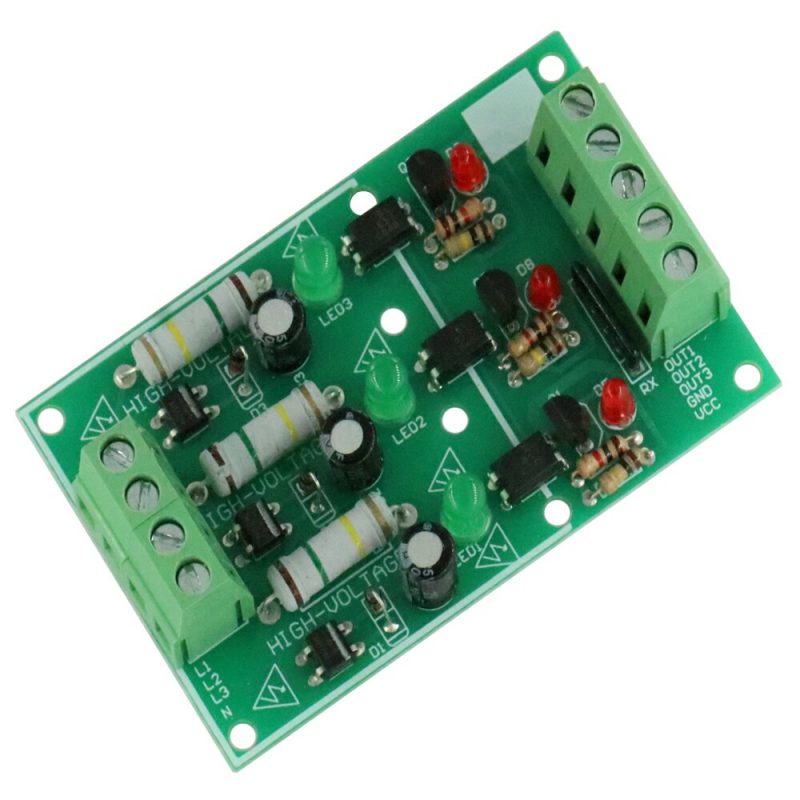

Modul de izolație optocuplor este un dispozitiv special destinat monitorizării și indicării prezenței tensiunii de rețea în circuitele de intrare.
Partea de intrare: Capabil să primească tensiuni mari, de obicei 230V AC, care sunt tensiuni comune în rețelele electrice casnice și industriale. Această variantă este capabilă să detecteze independent trei intrări de tensiune față de pământ comun.

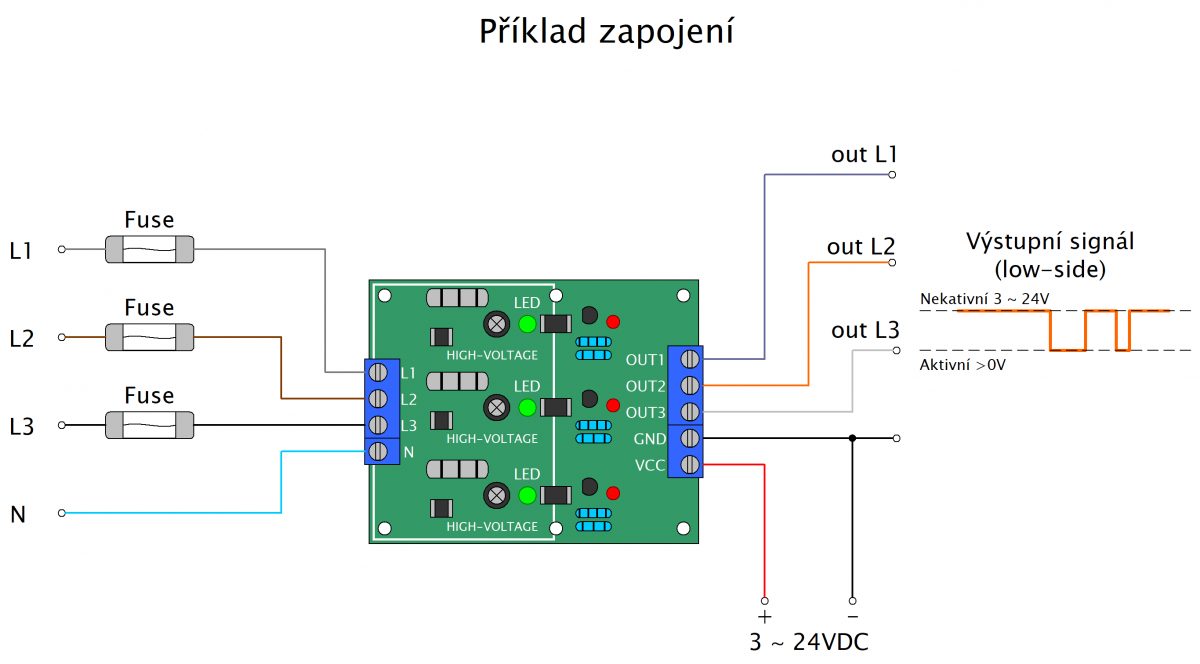

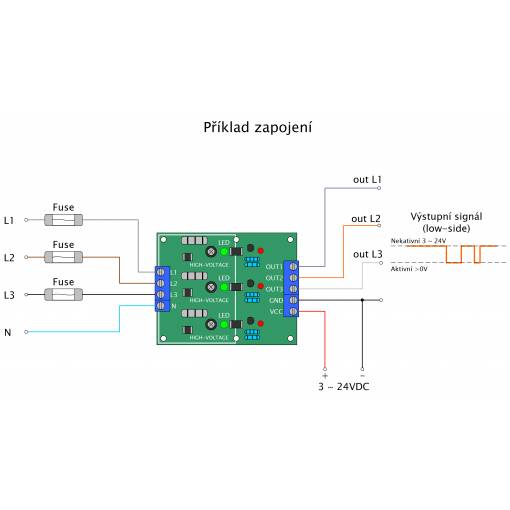

Partea de ieșire: Ieșirea modulului este un semnal de tensiune joasă care poate fi ușor procesat de către alte componente ale sistemului de comandă, cum ar fi PLC-uri, microcontrolere sau alte circuite logice. Ieșirea semnalizează de obicei dacă tensiunea de intrare este activă sau nu. Ieșirea "low-side" la modulul de izolație optocuplor înseamnă că semnalul de ieșire al modulului este conectat astfel încât să închidă partea de pământ sau partea de tensiune joasă a circuitului. Acest lucru este obișnuit în dispozitive care folosesc un pământ comun pentru toate componentele și doresc să minimizeze interferențele și să asigure un design mai simplu al circuitului.
Specificații:
- Dimensiuni: 73 x 45 mm
- Tensiune de operare: 3 ~ 24VDC
- Adaptabil la nivel: PLC 24V
- Tensiune de intrare: 3x 230VAC (L1, L2, L3, N)
- Tensiune de ieșire: 3x 3 ~ 24VDC (în funcție de tensiunea de operare)
- Ieșirea TTL poate fi detectată cu ajutorul unui microcontroler.
Atenționare: dispozitivul este alimentat de o sursă de tensiune joasă (230V AC). Instalarea unui astfel de dispozitiv poate fi efectuată doar de un specialist cu calificări electrice corespunzătoare. Vânzătorul nu răspunde pentru daunele cauzate de manipularea necorespunzătoare, instalare sau conexiuni necalificate.
Conținutul ambalajului:
1x Modul de izolație optocuplor pentru PLC 24VDC 230VAC 3L
