Encoderii sunt sursa de informații despre poziție, numărul de rotații și unghiul, rezoluția fiind definită de numărul de impulsuri pe rotație.
Acest encoder transmite către sistemul de control pentru fiecare rotație, numărarea acestor impulsuri permițând sistemului de control să determine poziția curentă.
Specificații:
- Numărul de impulsuri pe rotație: 360
- Alimentare: DC 5 - 24V
- Dimensiuni: 6 x 13 mm
- Dimensiune totală: 38 x 35,5 mm
- Ieșire: AB cu două faze
- Viteză maximală mecanică: 5000 R/min
- Frecvență: 0 - 20KHz
- Lungimea cablului: 1,5 metri

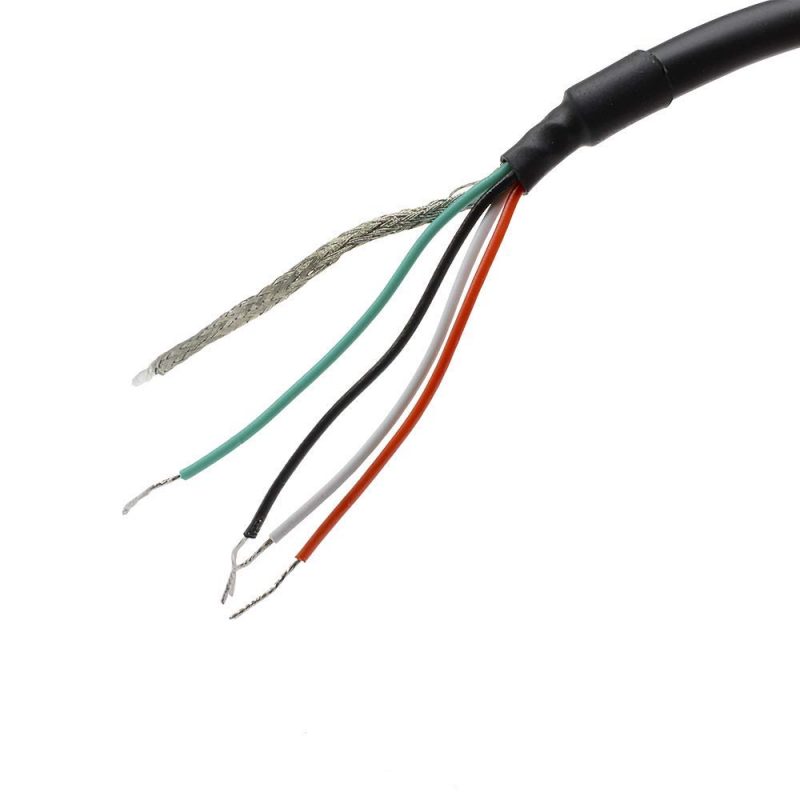

Conexiuni:
- Verde: A
- Alb: B
- Roșu: alimentare VCC
- Negru: V0

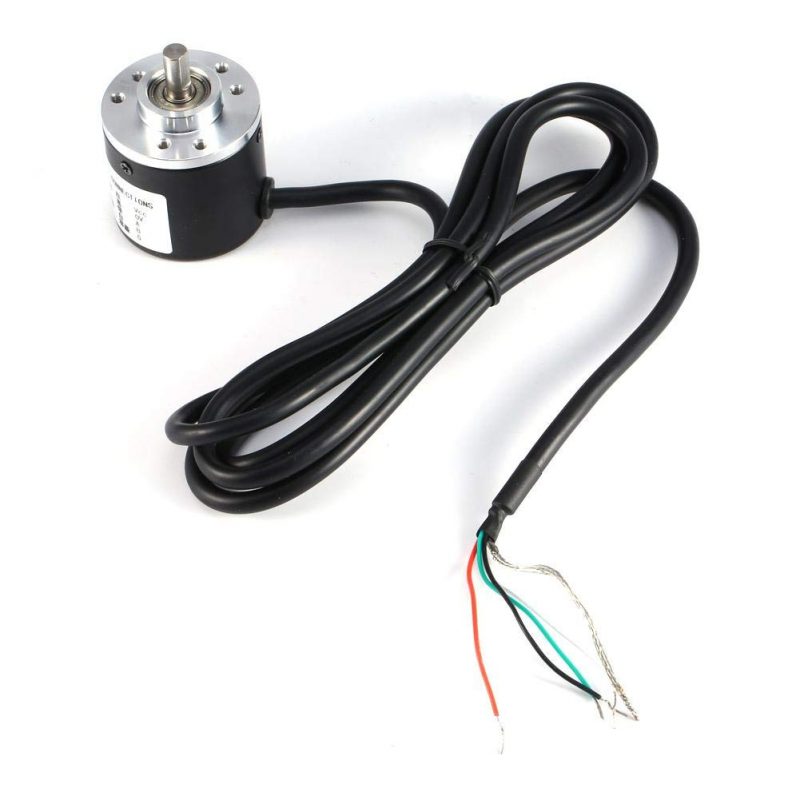

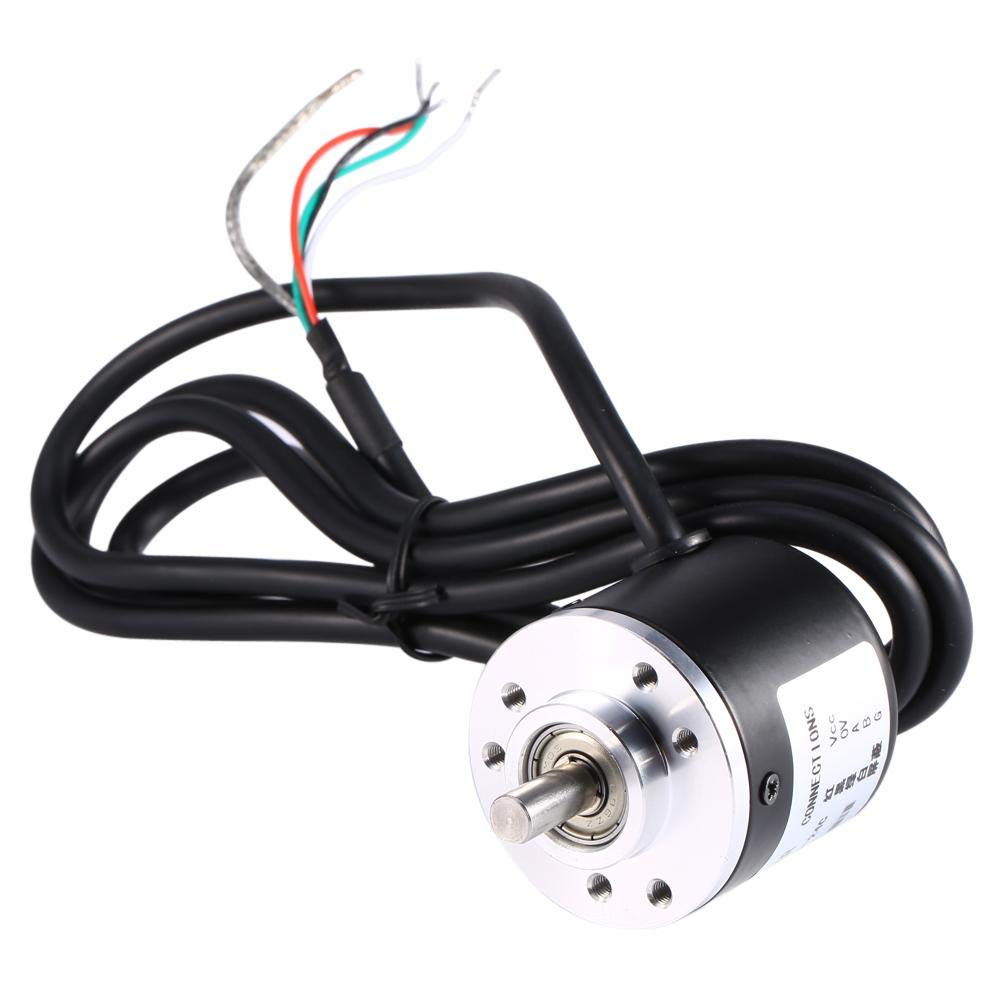

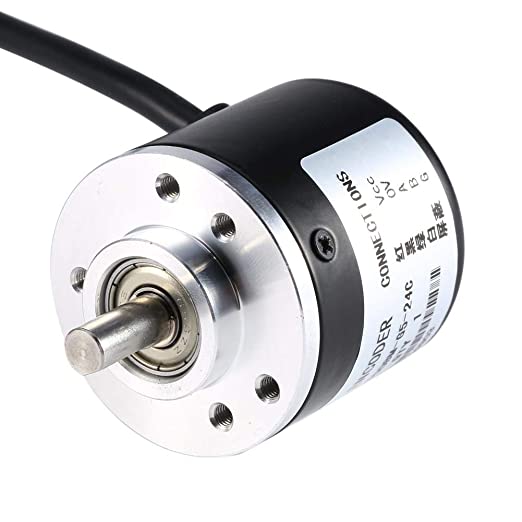

Ambalajul conține un encoder incremental 360 P/R.
