Include un display cu 2 rânduri, opțiunea de setare prin UART, suportă alimentarea prin micro USB, salvarea automată a setărilor și păstrarea setărilor chiar și după întreruperea alimentării.
Descrierea modurilor:
- P1: După un impuls de intrare, releul se va conecta pentru timpul setat OP
- P2: După un impuls de intrare, releul se va conecta pentru timpul setat OP, iar un impuls de intrare în timpul numărătorii va lansa un nou temporizator
- P3: După un impuls de intrare, releul se va conecta pentru timpul setat OP, iar un impuls de intrare în timpul numărătorii va reseta temporizatorul, iar releul se va deconecta și temporizatorul se va opri
- P4
- P5
- P6
- P7: După un impuls de intrare, releul se va conecta după expirarea timpului OP, iar în timpul numărătorii, un impuls de intrare va opri numărătoarea
Setarea parametrilor:
- Păsați și mențineți apăsat butonul SET pentru a seta modul și parametrii
- Utilizați butoanele UP/DOWN pentru a schimba între modurile P1 - P7
- Păsați rapid butonul SET pentru a selecta modul și a continua setarea parametrilor
- În această setare a parametrilor, apăsați butonul SET pentru a schimba parametrii care vor fi modificați. Apăsând UP/DOWN schimbați valorile parametrului care tocmai este setat. (Neaplicabil pentru modul P1, P3, P7)
- În setarea parametrului OP/CL, apăsați rapid butonul STOP pentru a schimba unitatea (1s/0,1s/0,01s/1min)
- După setarea tuturor parametrilor, țineți apăsat butonul SET timp de 2 secunde pentru a salva și a ieși din setare.
Setarea prin UART:
- Configurare: rată de transmisie 9600 (bauduri)
Comenzi:
- Read: afișează parametrii sistemului
- OP: formatul timpului OP
- OP: xxxx - 1s
- OP: xxx.x - 0,1s
- OP: xx.xx - 0,01s
- OP: x.x.x.x - 1 min
- CL: formatul timpului CL
- CL: xxxx - 1s
- CL: xxx.x - 0,1s
- CL: xx.xx - 0,01s
- CL: x.x.x.x - 1 min
- LP: xxxx - setează ciclurile
- ON: releul va fi activat
- OFF: releul va fi dezactivat
- PX: setează modul (ex. P1)
Schimbarea domeniului temporizatorului:
În setarea parametrului OP/CL, apăsați rapid butonul STOP pentru a alege domeniul temporizatorului:
În setarea parametrului OP/CL, apăsați rapid butonul STOP pentru a alege domeniul temporizatorului:
- XXXX: 1s - 9999s
- XXX.X: 0,1s - 999,9s
- XX.XX: 0,01s - 99,99s
- X.X.X.X: 1 minut - 999,9 minute
Specificații:
- Alimentare: 6V - 30V (micro USB 5V)
- Acuratețe de repaus: 15mA
- Curent de operare: 50mA
- Releu: 49VAC 5A, 30V DC 5A
- Temporizator: de la 0,01s la 9999 minute
- Temperatura de funcționare: -40 - 85°C
- Dimensiuni: 8 x 3,8 x 1,9 cm
- Durata de viață: 100,000 activări
- Izolație prin optocuplaj
- Capacitate excelentă de apărare împotriva interferențelor

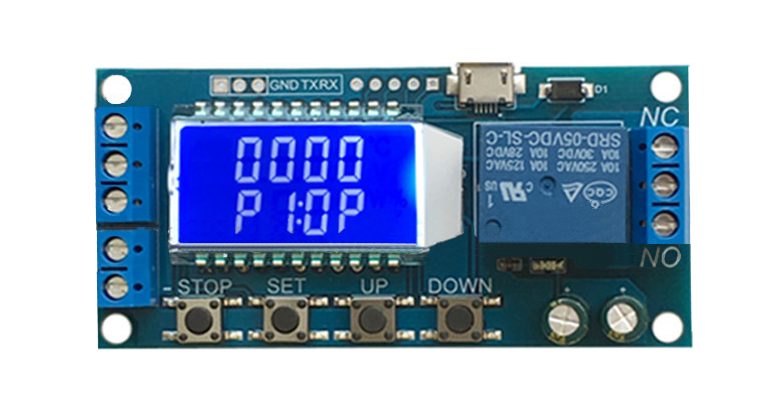

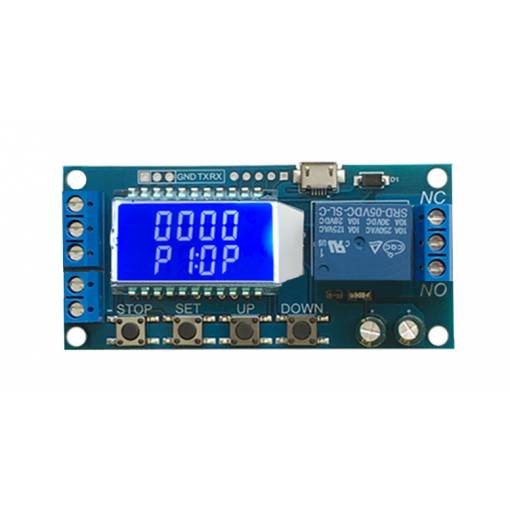

Pachetul conține un modul releu cu temporizator ajustabil, conectare și display LCD.
