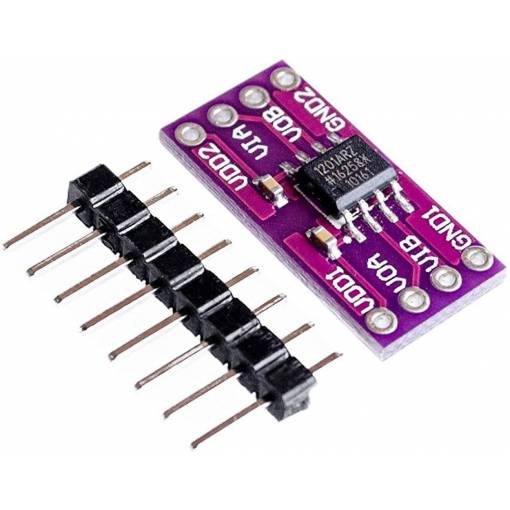

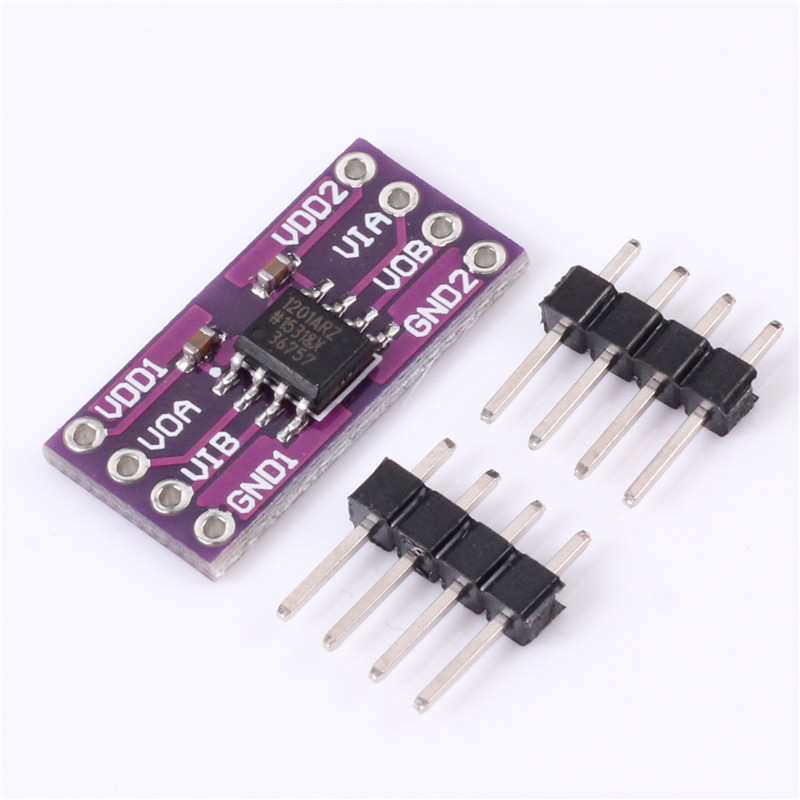

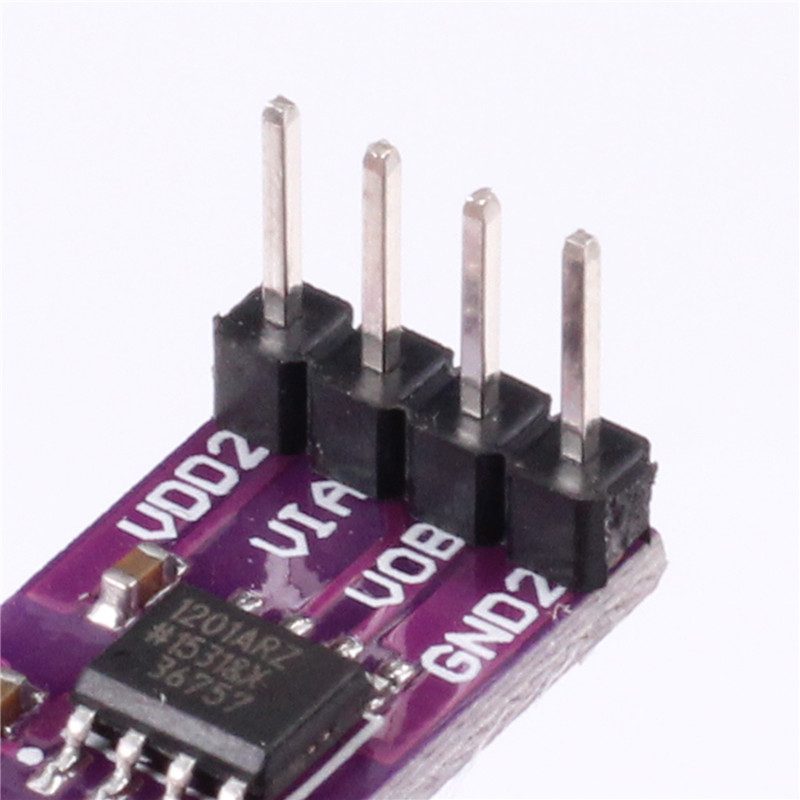

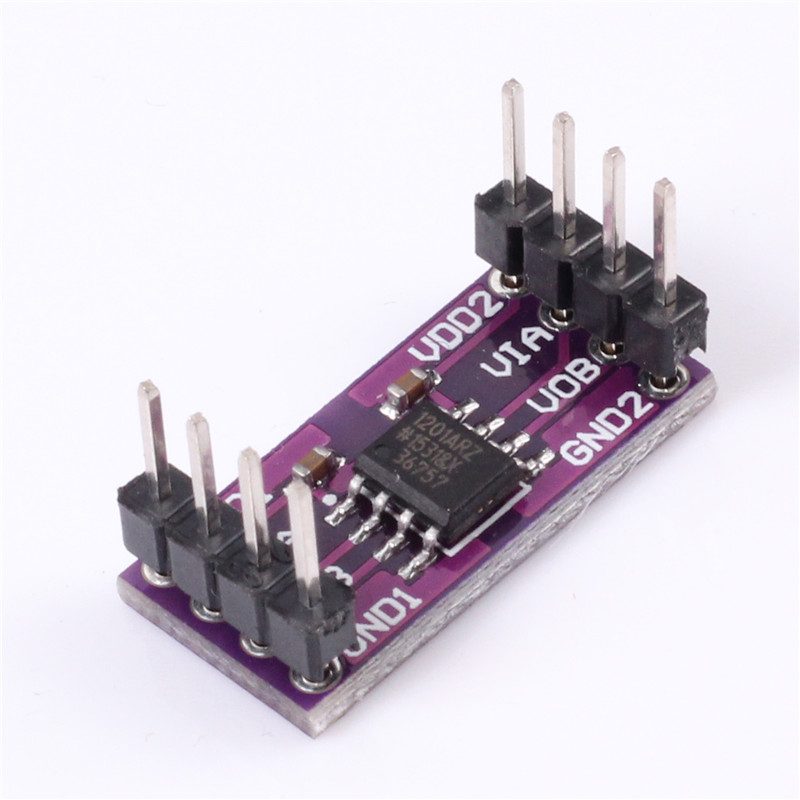

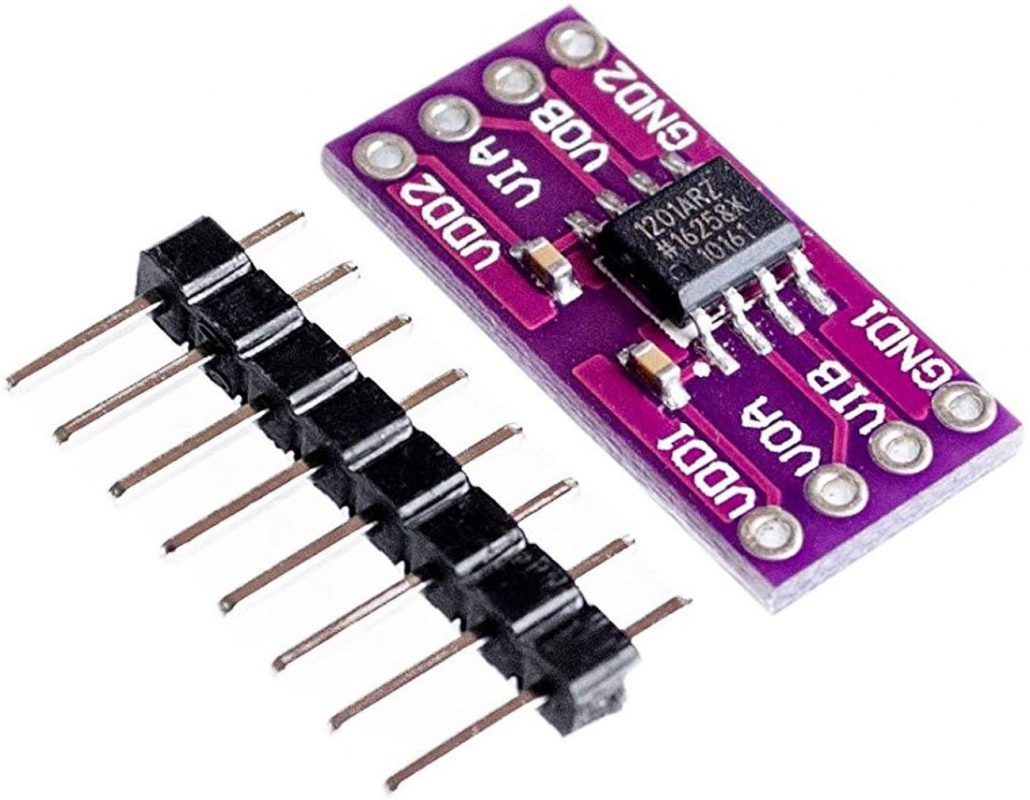

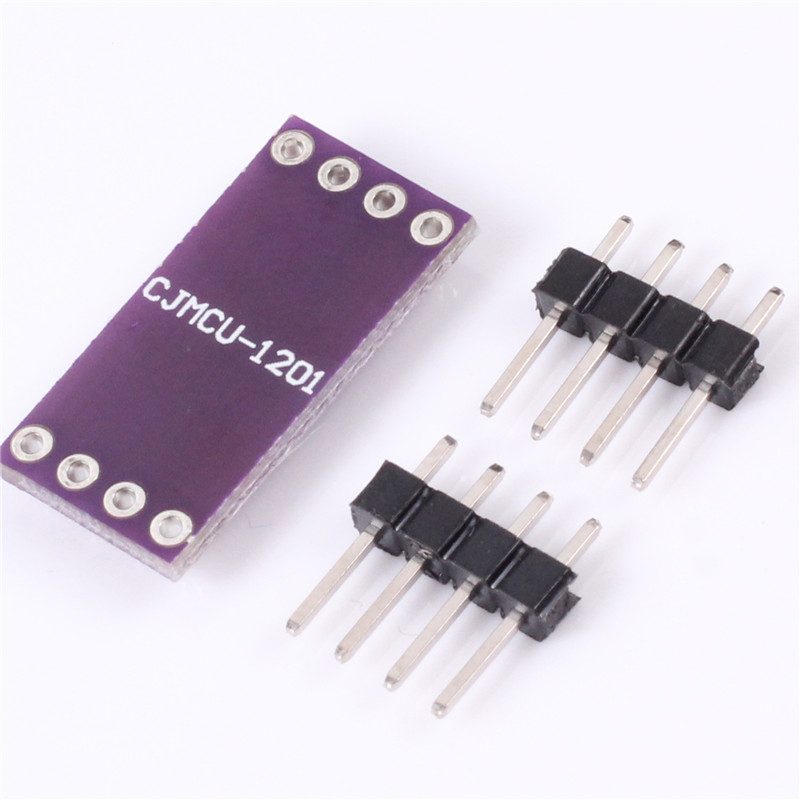

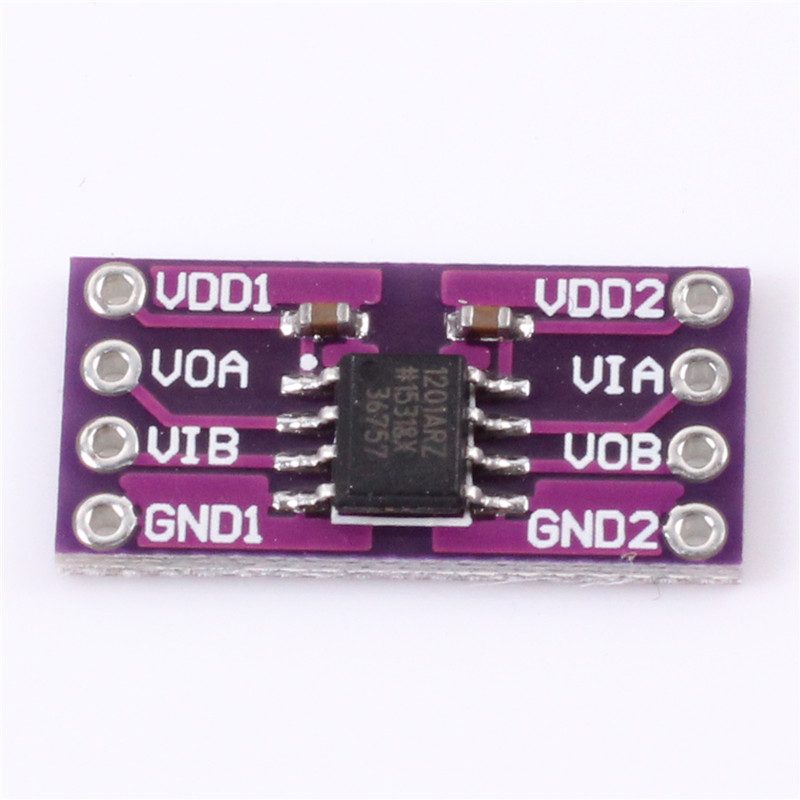

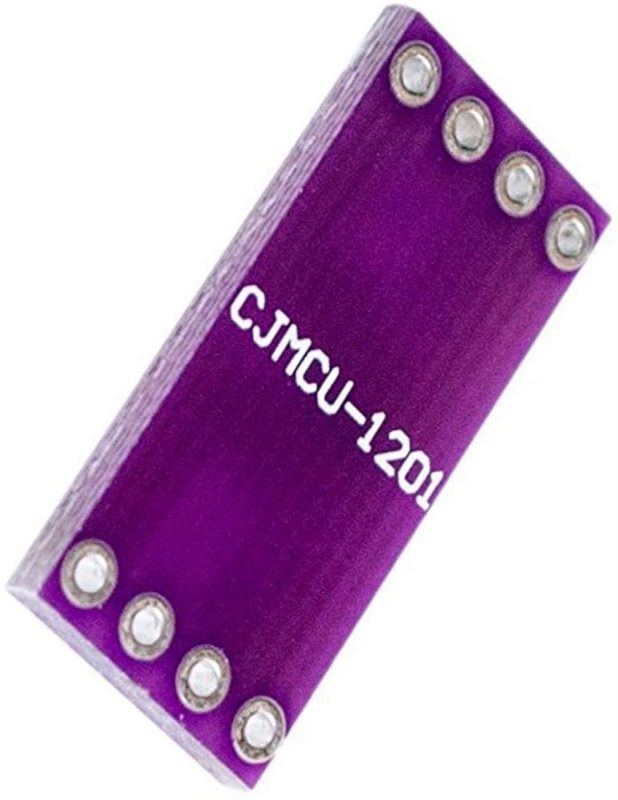

Acest modul poate fi folosit pentru separarea semnalului ca un înlocuitor pentru optoizolator.
Circuitul integrat ADUM1201 funcționează datorită tehnologiei iCoupler de la Analog Devices, combinând CMOS de mare viteză și un transformator monolitic pentru a obține caracteristici mai bune decât optoizolatoarele obișnuite.
Modulul oferă două canale independente.
Specificații
- Tensiune de lucru: 2,7V - 5,5V
- Circuit integrat: ADUM1201 (pachet SOIC-8)
- Comunicare bidirecțională: da
Consumul:
Izolatoarele magnetice cu tehnologia iCoupler consumă de 6-10 ori mai puțină energie decât optoizolatoarele.
-
Operare la 5V
- Maxim 1.1 mA pe canal la un flux de date sub 2 Mb/s
- Maxim 3.7 mA pe canal la un flux de date de 10 Mb/s
-
Maxim 8.2 mA pe canal la un flux de date de 25 Mb/s
- Operare la 3V
- Maxim 0.8 mA pe canal la un flux de date sub 2 Mb/s
- Maxim 2.2 mA pe canal la un flux de date de 10 Mb/s
- Maxim 4.8 mA pe canal la un flux de date de 25 Mb/s
Pachetul conține un separător inductiv.
