Caracteristici:
- Generator de semnal PWM (modulație prin lățime de puls) cu afișaj LCD, posibilitate de setare a frecvenței și lățimii.
- Gama largă de frecvențe
- Precizie mare
- Comunicare serie
- Nivel TTL
Frecvența este împărțită în patru intervale, comutare automată:
- XXX (fără virgulă): cea mai mică unitate este 1Hz, interval de valori 1Hz ~ 999Hz;
- X.XX (virgulă după sută): cea mai mică unitate este 0,01 KHz, interval 1,00 KHz - 9,99 KHz;
- XX.X (virgulă după zece): cea mai mică unitate este 0,1Khz; interval de valori 10.0KHz ~ 99.9KHz
- X.X.X (virgulă după zece și sută): cea mai mică unitate este 1Khz; interval de valori 1KHz ~ 150KHz

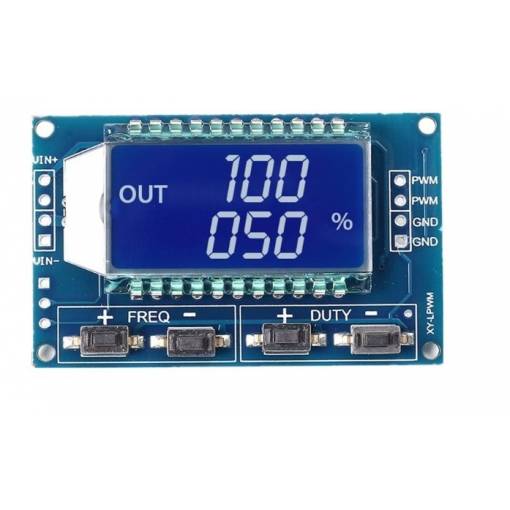

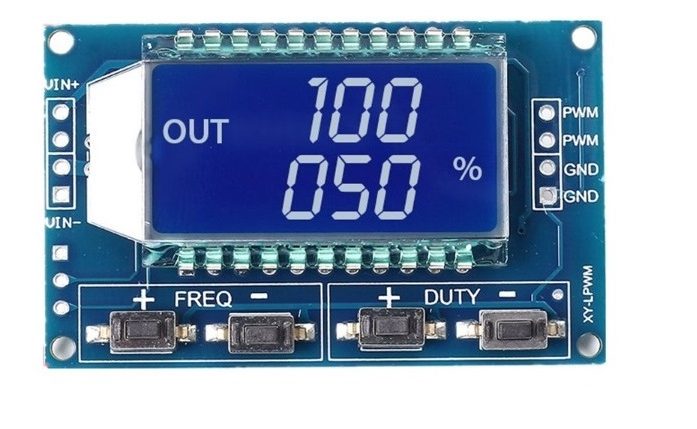

Frecvența afișată:
- 100 corespunde modulației prin puls: 100KHz
- 1.01 corespunde modulației prin puls: 1,01KHz
- 54.1 corespunde modulației prin puls: 54,4KHz
- 1.2.4 corespunde modulației prin puls: 124KHz
Intervalul de setare a lățimii: 0 ~ 100%

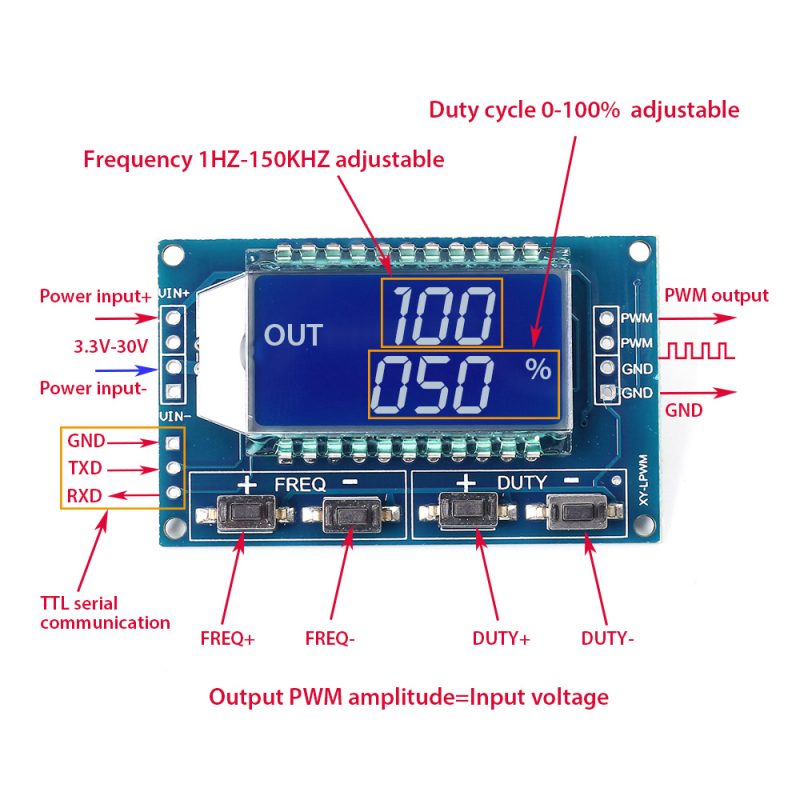

Modul are patru butoane, care sunt utilizate pentru a seta frecvența și lățimea, apăsări scurte (creștere sau scădere a unității) și apăsări lungi (creștere rapidă sau scădere).
Parametrii setați sunt salvați automat și nu vor fi pierduți după deconectarea alimentării.
Specificații:
- Tensiune de funcționare: 3,3 ~ 30V
- Interval de frecvență: 1Hz ~ 150KHz
- Precizia frecvenței: precizia din fiecare interval este de aproximativ 2%
- Curent de ieșire: max. 30mA
- Amplituda de ieșire: amplitudinea PWM este egală cu tensiunea de alimentare
- Temperatura ambientală: -20 ~ +70°C

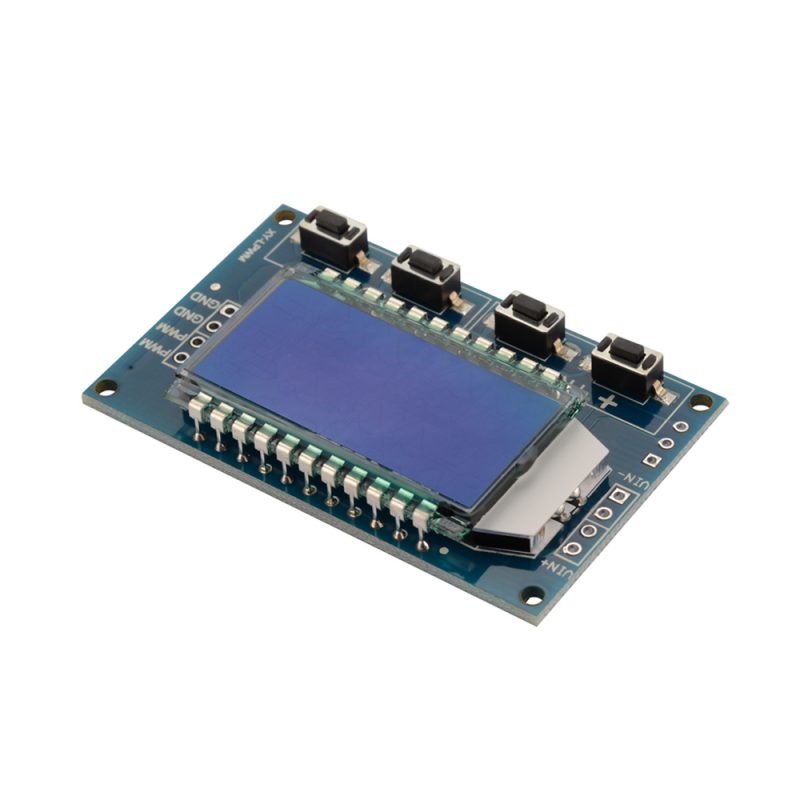

Pachetul conține un generator de semnal PWM cu afișaj LCD, care este reglabil.
