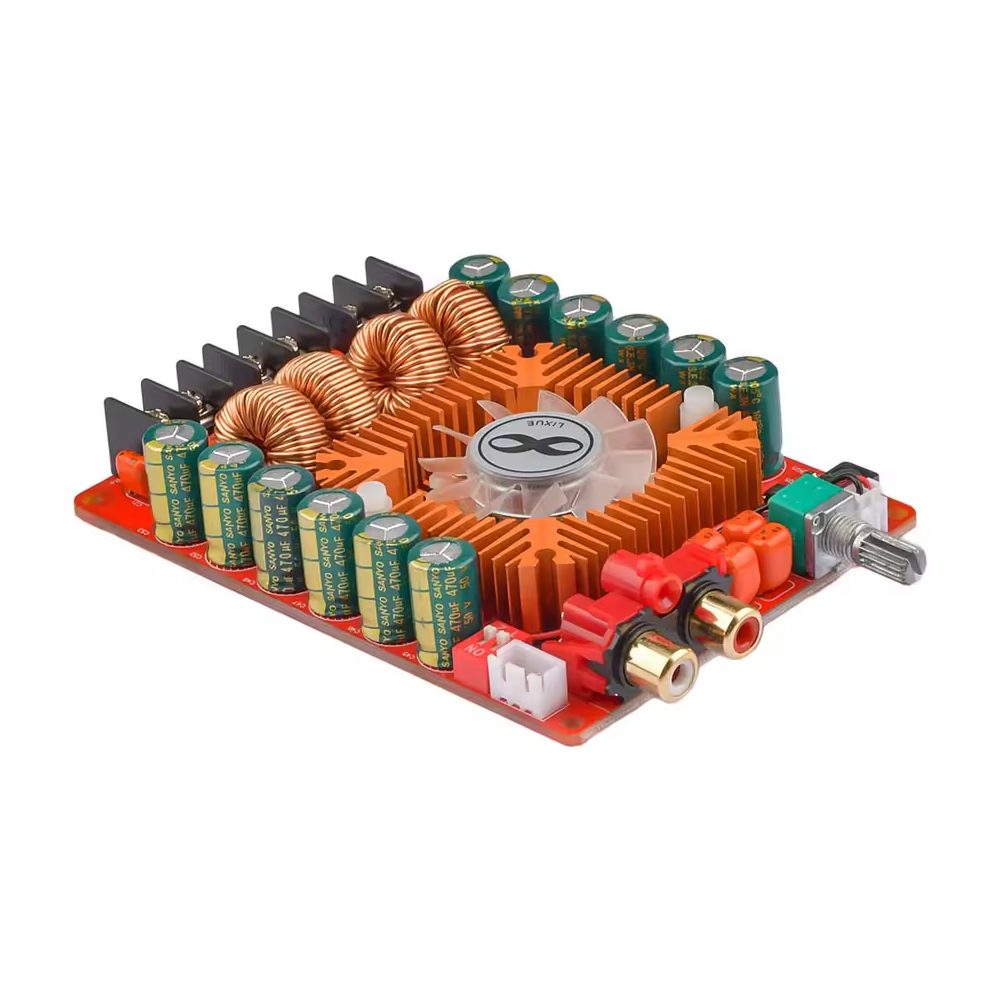

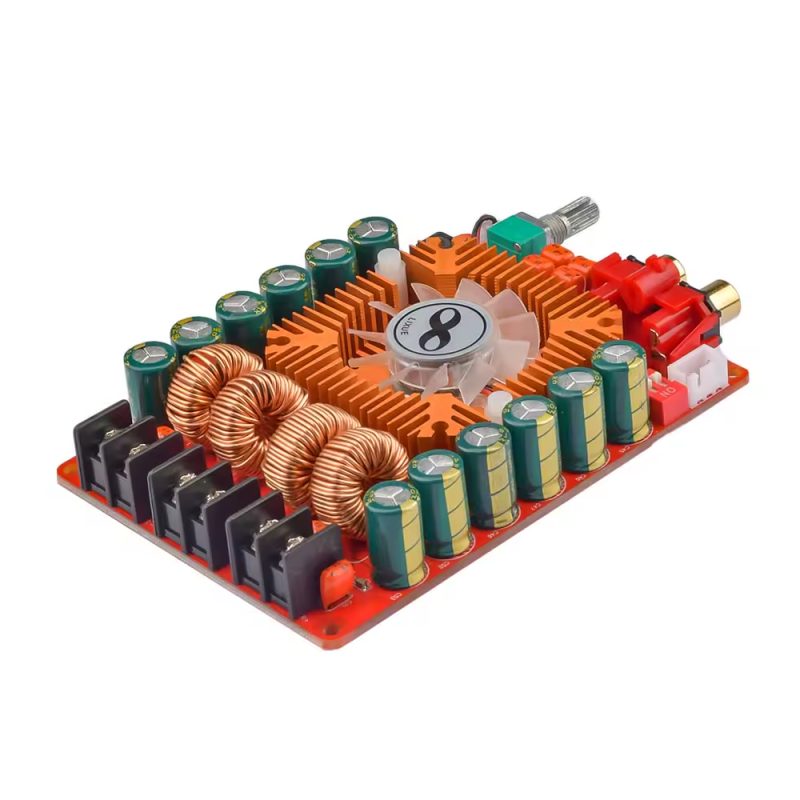

Amplificatorul bazat pe cipul TDA7498E reprezintă o soluție de înaltă performanță de clasă D pentru sisteme audio Hi-Fi și home cinema. Modulul este proiectat pentru a atinge o eficiență ridicată menținând dimensiuni compacte. Placa este echipată cu un sistem de răcire cu ventilator, care este controlat de un senzor de temperatură.

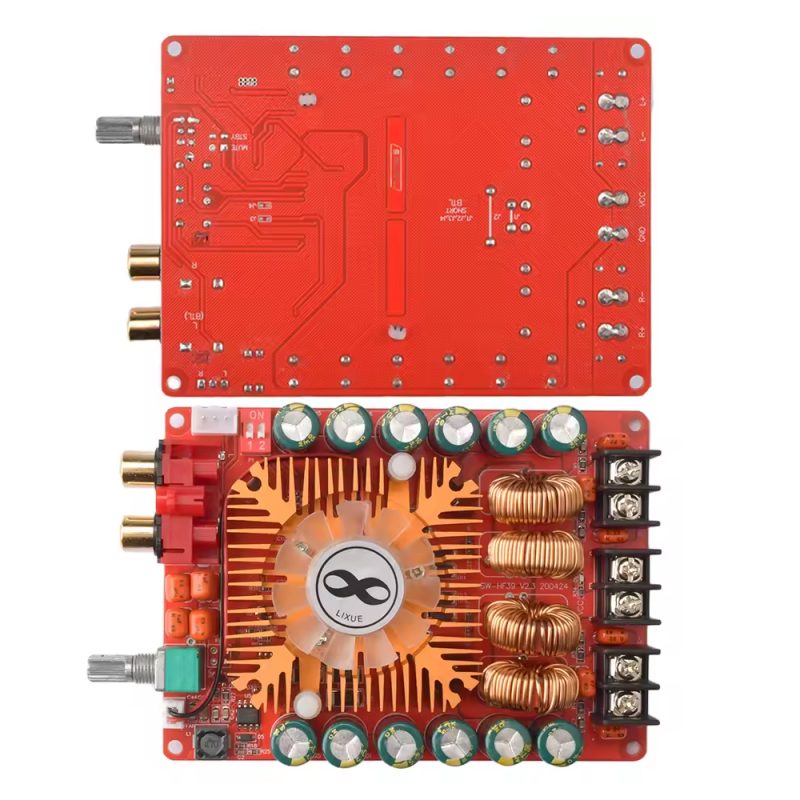

Acest model se remarcă prin versatilitatea sa datorită suportului pentru modul BTL (Bridge-Tied Load). Prin scurtcircuitarea punctelor de sudură J1, J2, J3 și J4 de pe partea inferioară a plăcii, amplificatorul poate fi comutat în modul mono cu o putere de până la 220W. Echipamentul este compatibil cu o gamă largă de difuzoare cu impedanță de 4, 6 sau 8 ohmi și datorită unei game largi de tensiune de alimentare se integrează ușor în diverse configurații audio.
Specificații tehnice:
- Cip amplificator: TDA7498E (Clasa D)
- Putere de ieșire (Stereo): 2x 160 W (la 4 Ω, alimentare 36 V DC)
- Putere de ieșire (BTL Mono): 220 W
- Tensiune de lucru: 15–36 V DC (recomandat 32V 8A pentru putere maximă)
- Eficiență: 85 %
- Conexiuni:
- intrare audio: RCA conectori (stânga și dreapta), sau JST-XH 3pin
- difuzoare: terminale cu șurub
- alimentare: terminale cu șurub

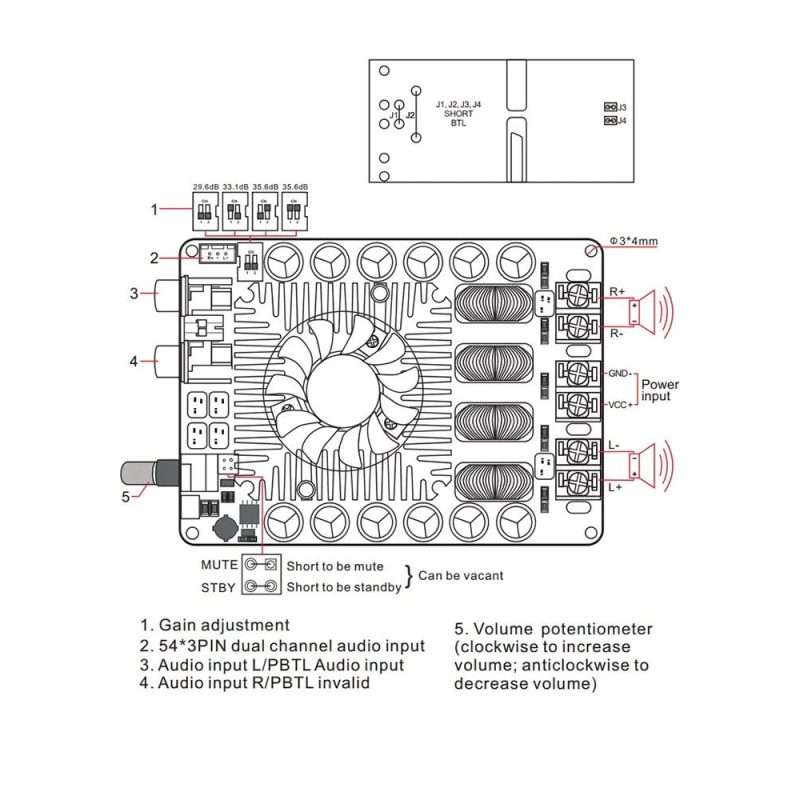

- mod BTL: Reglabil prin jumperi J1, J2, J3, J4 pe partea inferioară a plăcii
- Impedanța difuzoarelor: 4 - 8 Ω
- Răcire: Activă, ventilator controlat de temperatură
- Protecție: Protecție integrată împotriva suprasarcinii de intrare
- Dimensiuni: 125x80x30mm
- Distanta orificiilor de montaj: 103x73mm, Ø3,4mm
- Greutate: 178g
Conținut pachet:
1x Modul amplificator TDA7498E
4x Suporturi din plastic pentru placa amplificatorului
1x Buton și piuliță pentru potențiometru
