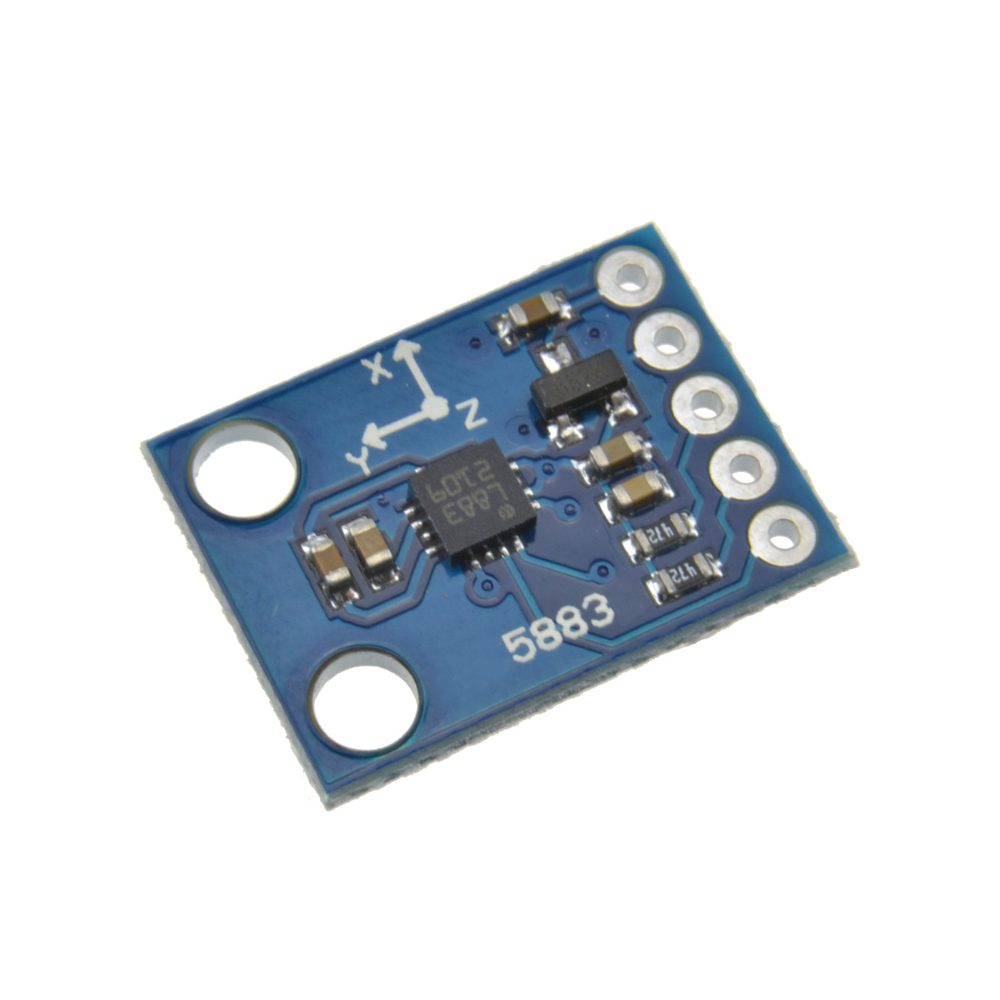

Modul cu chipul QMC5883P este un magnetometru 3 osuri precis, destinat măsurării intensității și direcției câmpului magnetic. Îți permite să realizezi o busolă electronică, detectarea mișcării sau stabilizarea direcției în robotică și tehnologia dronelor. Comunică prin intermediul interfeței I²C și este compatibil cu Arduino, ESP32, Raspberry Pi și alte microcontrolere.
Specificații:
- Chipul de senzori: QST QMC5883P
- Interval de măsurare: ±2 G / ±8 G / ±12 G / ±30 G (reglabil)
- Rezolutia convertorului: 16 biți

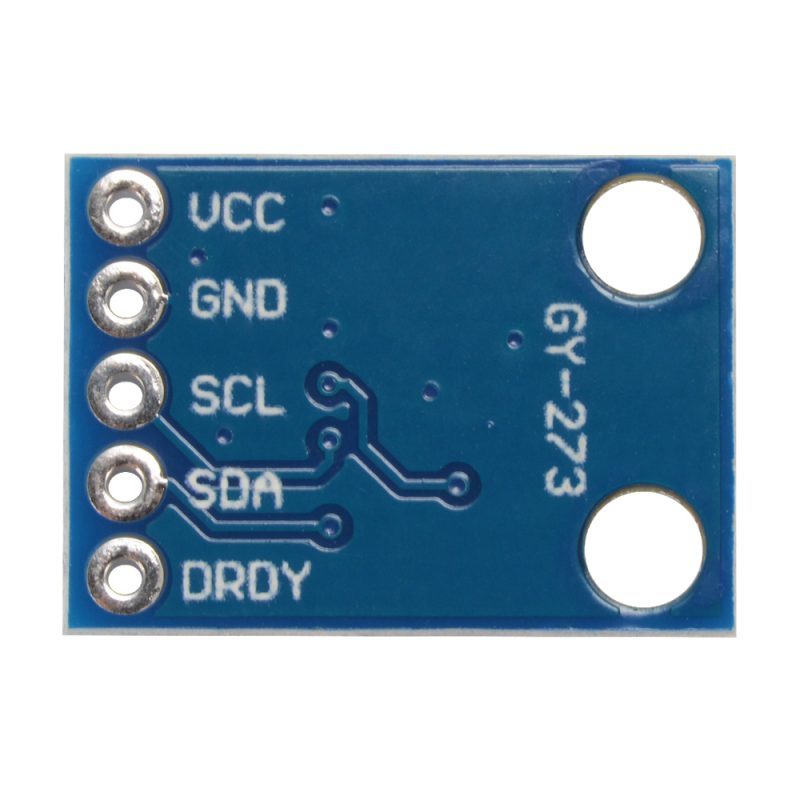

- Pini: VCC, GND, SLC, SDA
- Axe: trei axe X, Y, Z
- Frecvența de ieșire a datelor (ODR): 10 Hz până la 200 Hz
- Rezolutie: până la 0.1 µT la intervalul ±2 G
- Repetabilitate / zgomot: ±1 ~ 2 µT RMS
- Erorile liniare: ±1 % din interval
- Deriva de temperatură: < 0.04 % / °C
- Interfața: I²C (adresă 0x2C)
- Tensiunea de alimentare: 2.6 – 3.6 V (logică 3V3)
- Consumul de curent: tipic 70 µA la măsurare
- Moduri de operare: Standby / Singur / Continuum
- Calibrare: suport pentru soft-set/reset și compensația offset
- Dimensiunile modulului: 19x13mm
Atenție: Modul nu este tolerant la 5V, pentru utilizarea pe o platformă cu logică de 5V este necesar un convertor de nivel de tensiune sau un divizor de tensiune!
Modul nu vine cu un șasiu de prindere!

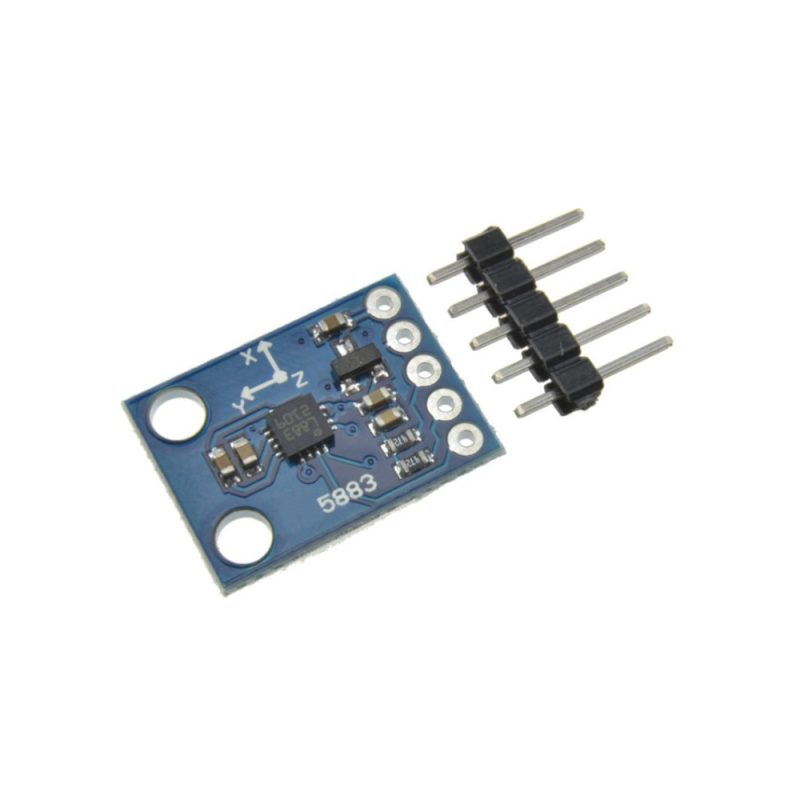

Conținutul ambalajului:
1x Modul de busolă QMC5883P - magnetometru 3 osuri
1x Raft de prindere pin 2,54mm 5pin
