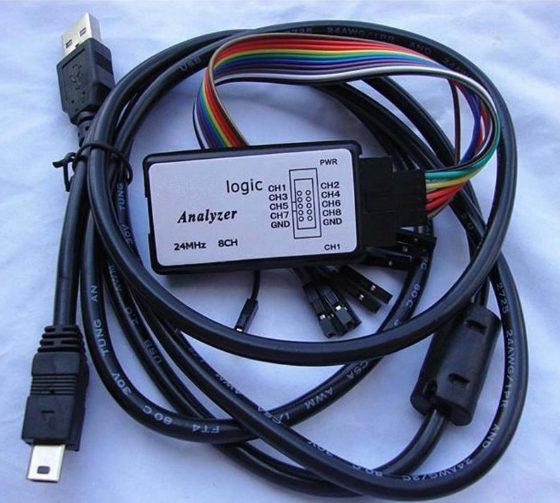

Opt canale și frecvență de eșantionare de până la 24 MHz pe fiecare canal.

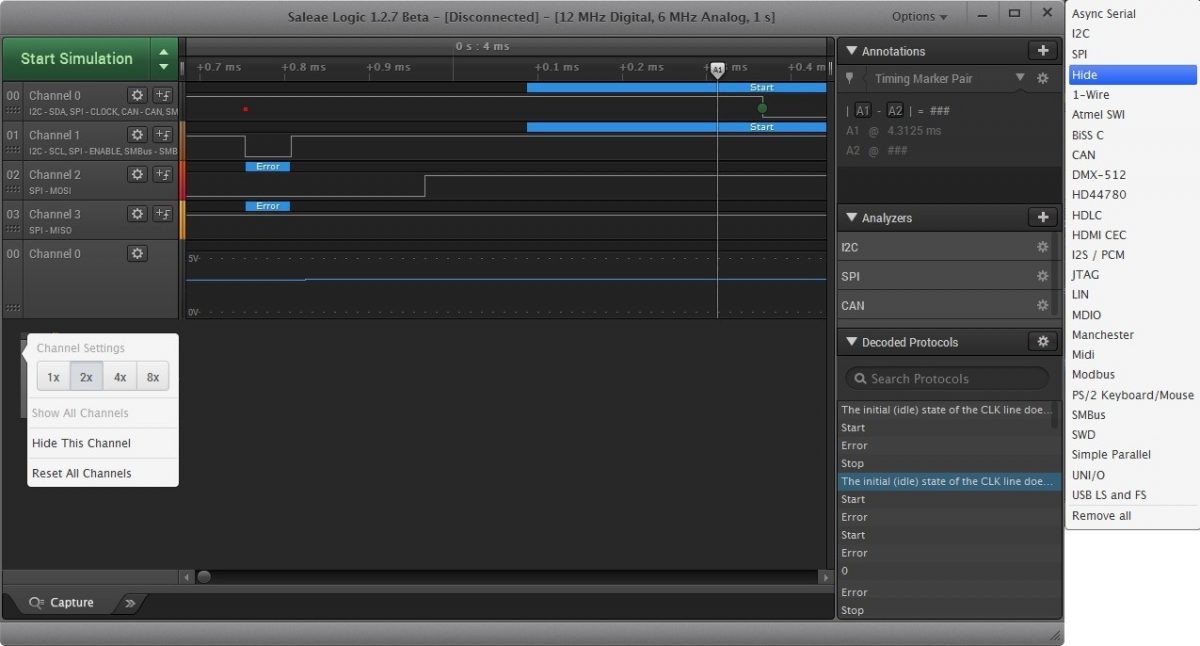

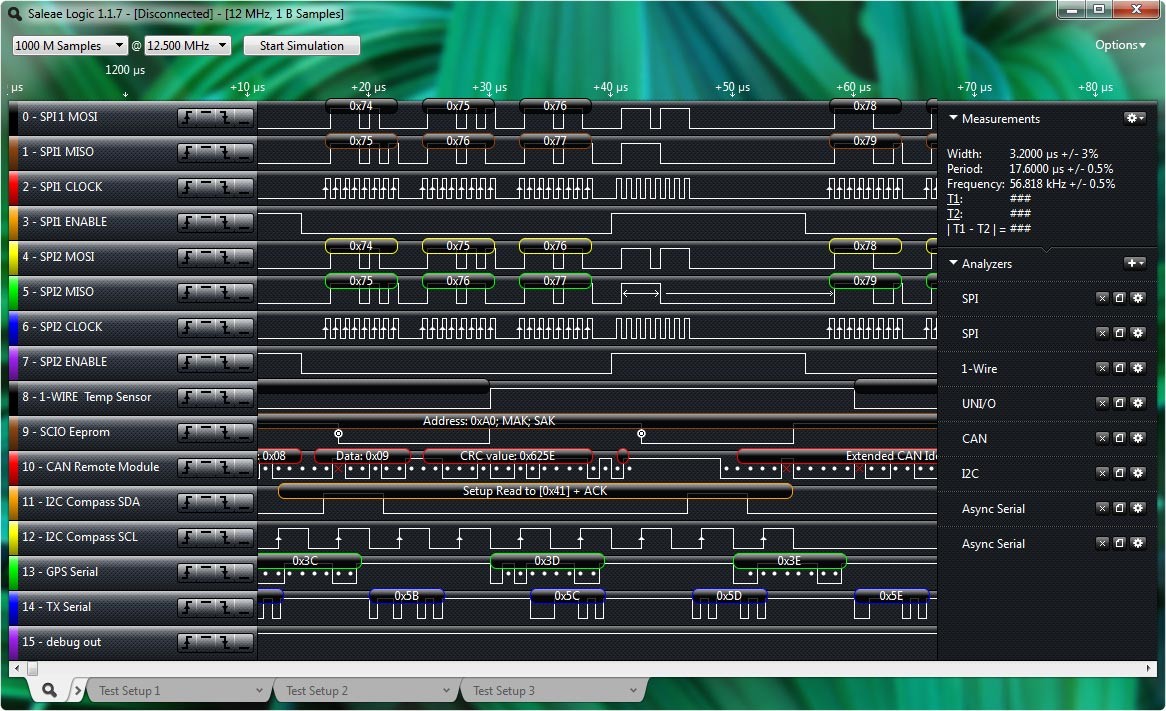

Aveți probleme cu comunicarea cu modulele? Acest analizor este pentru dumneavoastră. Software-ul foarte reușit are predefinite tipuri individuale de comunicare, cum ar fi: I2C, SPI, 1-Wire, CAN, DMX-512, HDLC, I2S, JTAG, Midi, Modbus, MSBUS și multe altele.

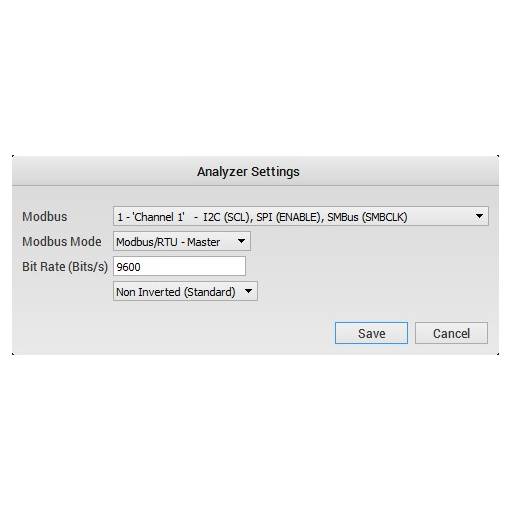

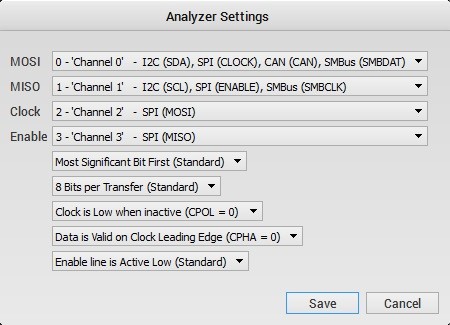

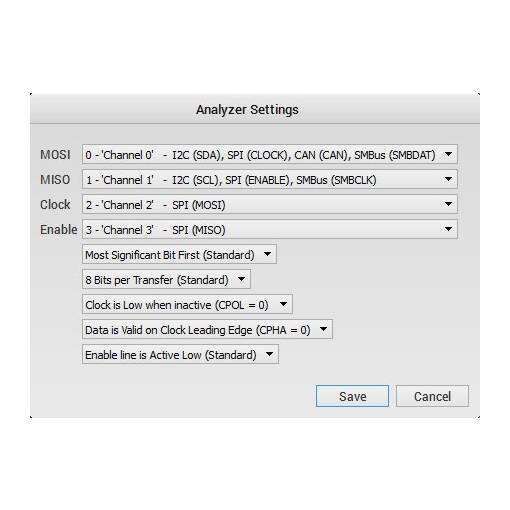

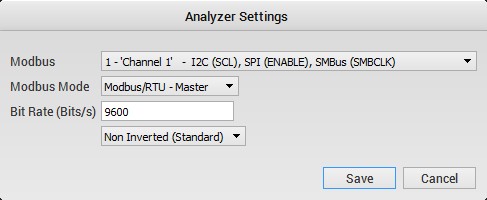

Creatorii de software adaugă constant noi tipuri și funcții. După ce alegeți tipul dorit, software-ul vă va întreba pe ce pini aveți, de exemplu, RXD TXD sau SDA SLC, în funcție de tipul ales.

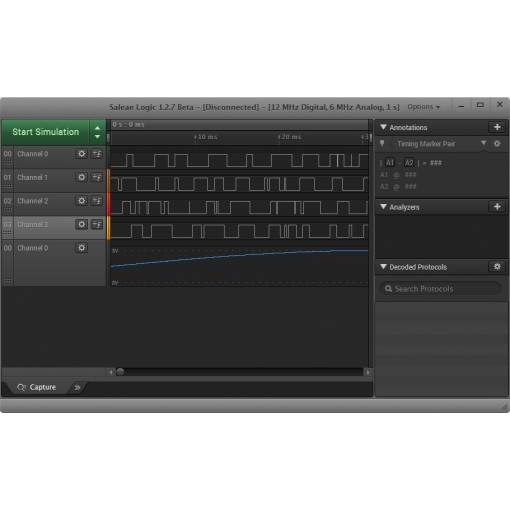

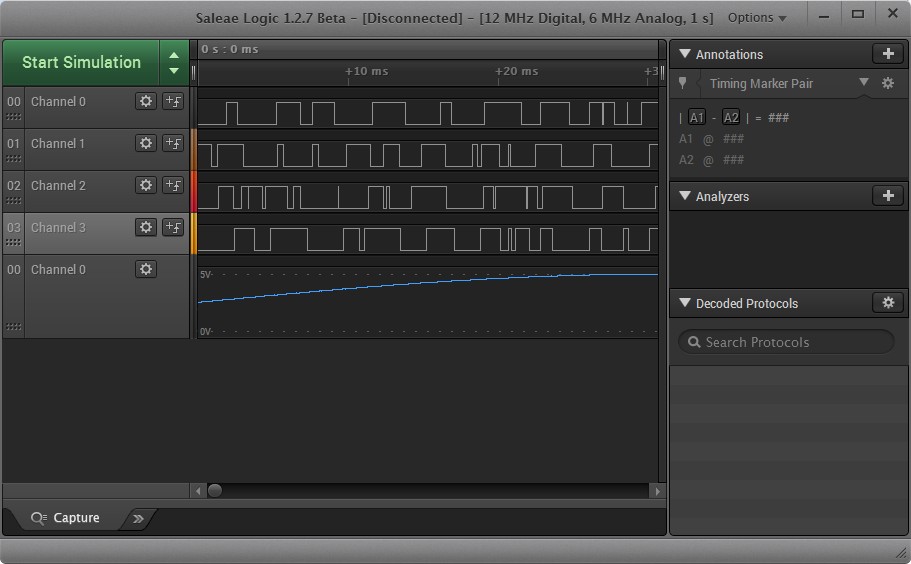

După aceea, tot ce trebuie să faceți este să apăsați butonul de start, iar Analizorul va arăta unde este greșeala în comunicare. Analizorul evaluează greșelile cunoscute și le afișează direct pe osciloscop.
Specificații:
- Opțional 24MHz. 16MHz, 12MHz, 8MHz, 4MHz,
- 2MHz, 1MHz, 500KHz, 250KHz, 200KHz,
- 100KHz, 50kHz, 25kHz;
Software compatibil pentru Windows, Mac și Linux disponibil pentru descărcare în secțiunea „Datasheet”.
Parametrii tehnici:
- Intervalul de tensiune de intrare: -0,5V - 5,25V
- Tensiune de intrare mică: -0,5V - 0,8V
- Tensiune de intrare mare: 2,0V - 5,25V
- Funcționează cu sistemele: 5V, 3,3V; 2,5V; 2,0V
- Poate funcționa cu: 1,8V; dar nu este recomandat
- Impedanță de intrare: 1Mohm || 10pF
- Cristal: +/- 20ppm, 24MHz
- Eroare și Precizie: măsurarea lățimii impulsului: +/- 42ns (la 24MHz)

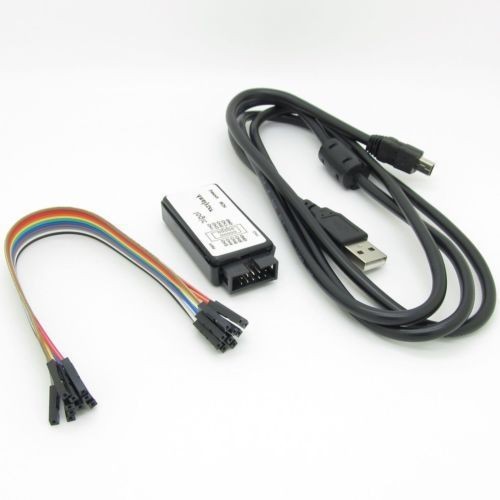

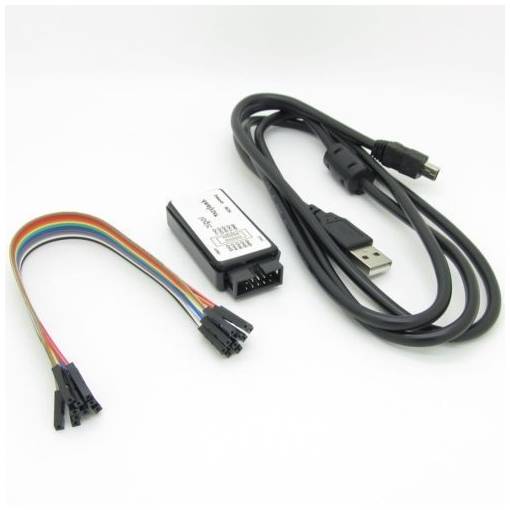

Ambalajul conține:

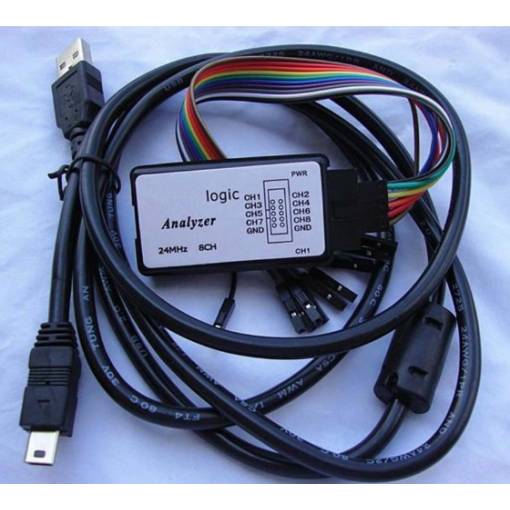

- 1x analizor logic
- 1x cablu USB
- 1x fire tip DuPont
