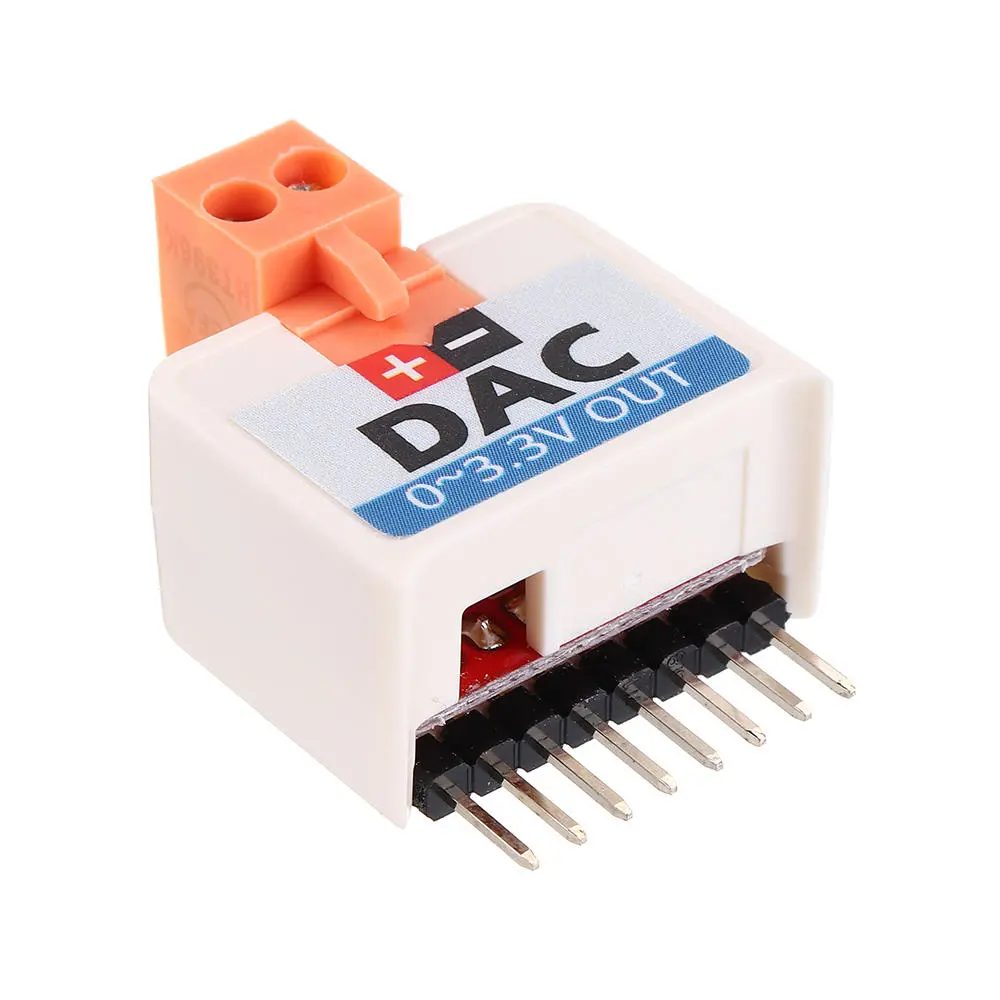

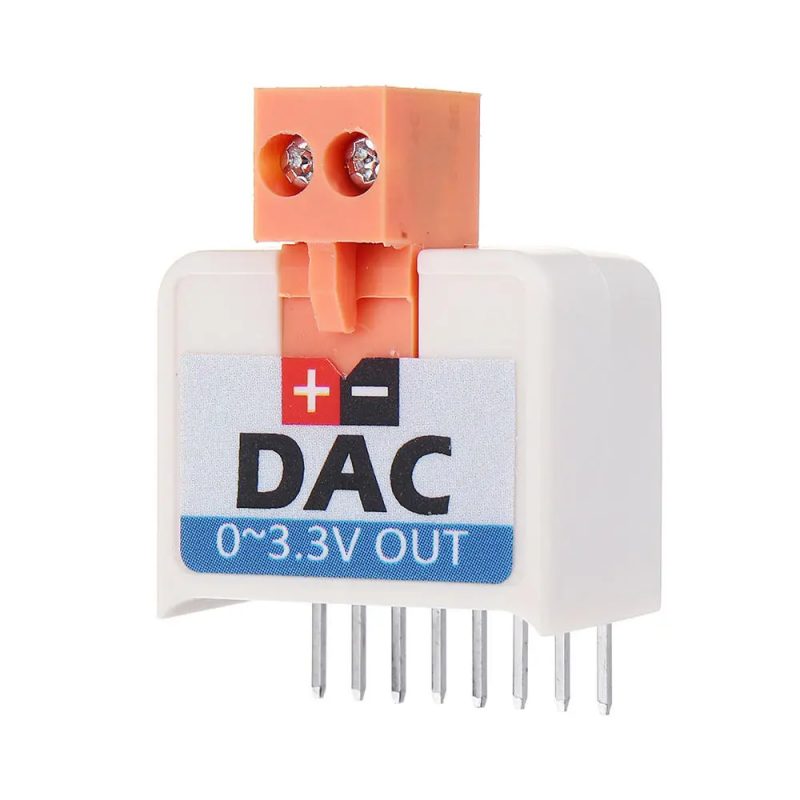

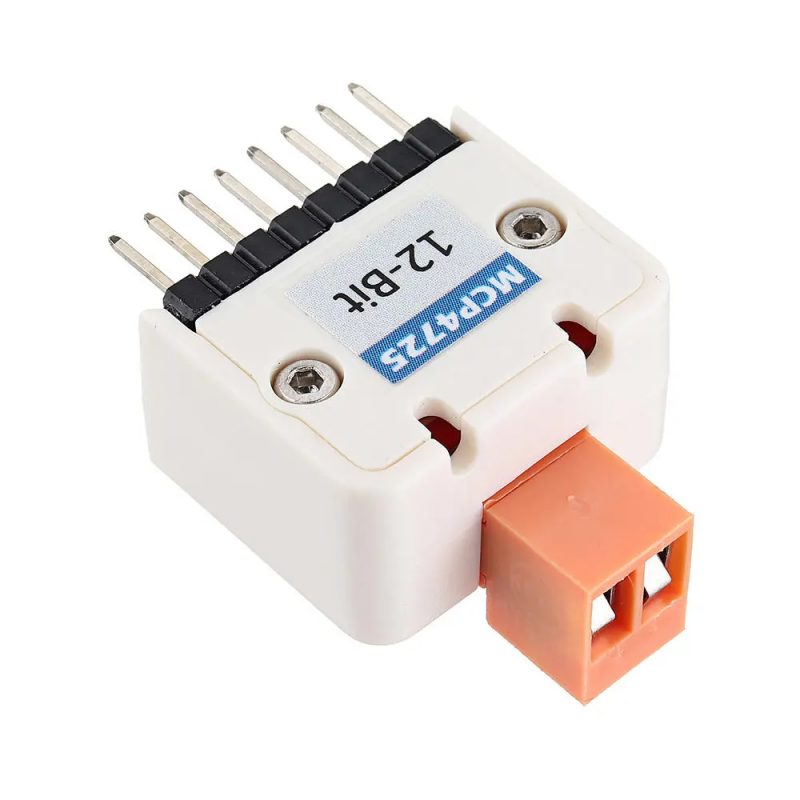

DAC HAT este un modul de convertor DA, proiectat special pentru placa de dezvoltare M5StickC. Convertorul DA (DAC, Digital to Analog Converter) transformă semnalele digitale în analogice.

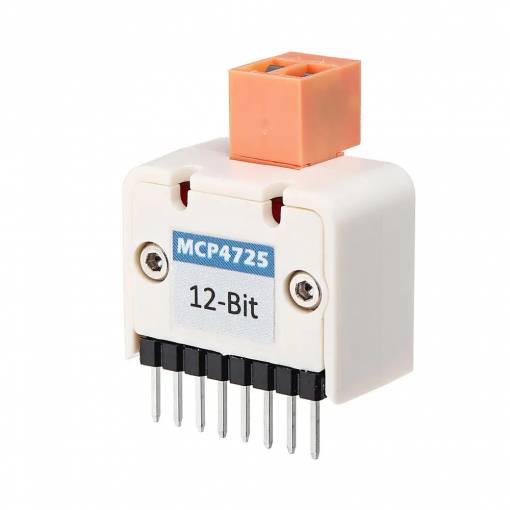

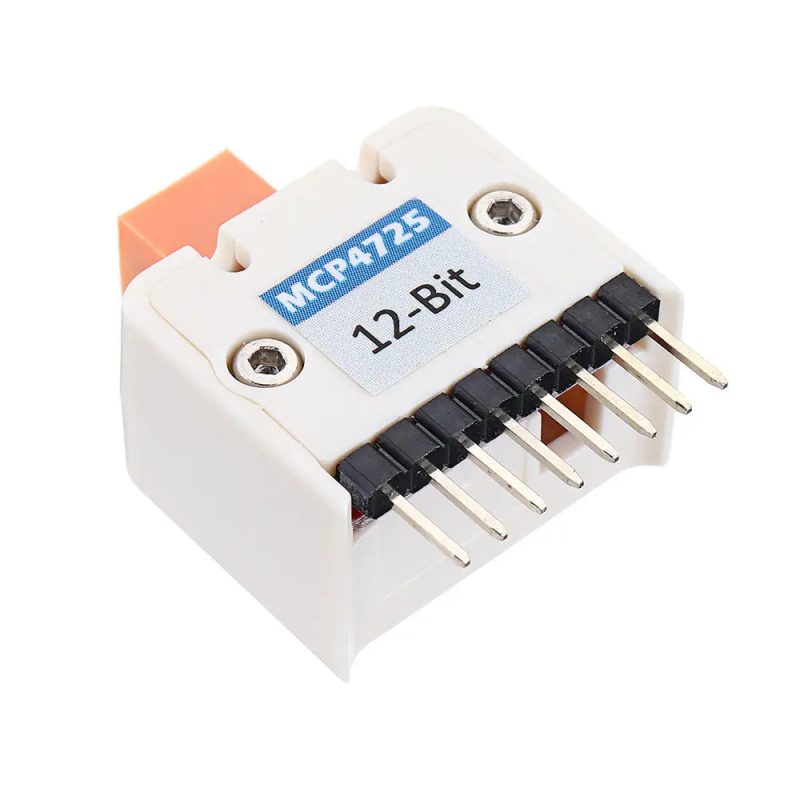

Chipul principal al acestui modul este MCP4725, care comunică cu microcontrolerul prin intermediul magistralei I2C. Acest circuit integrat are un consum redus, o precizie înaltă și un canal de ieșire cu o rezoluție de 12 biți.

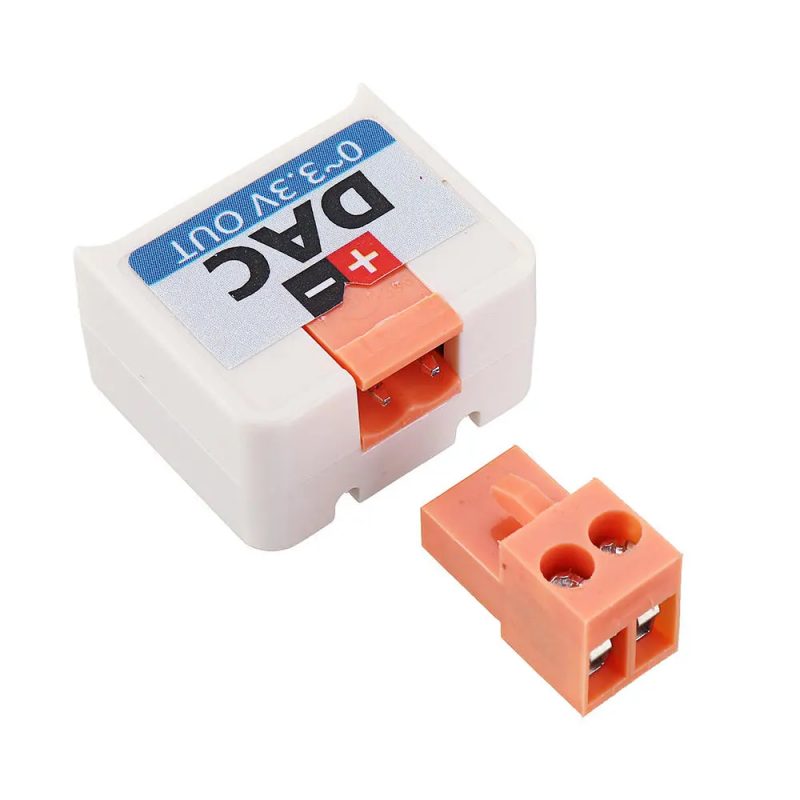

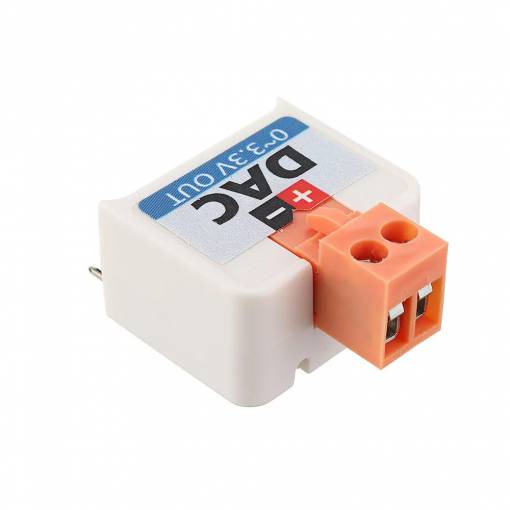

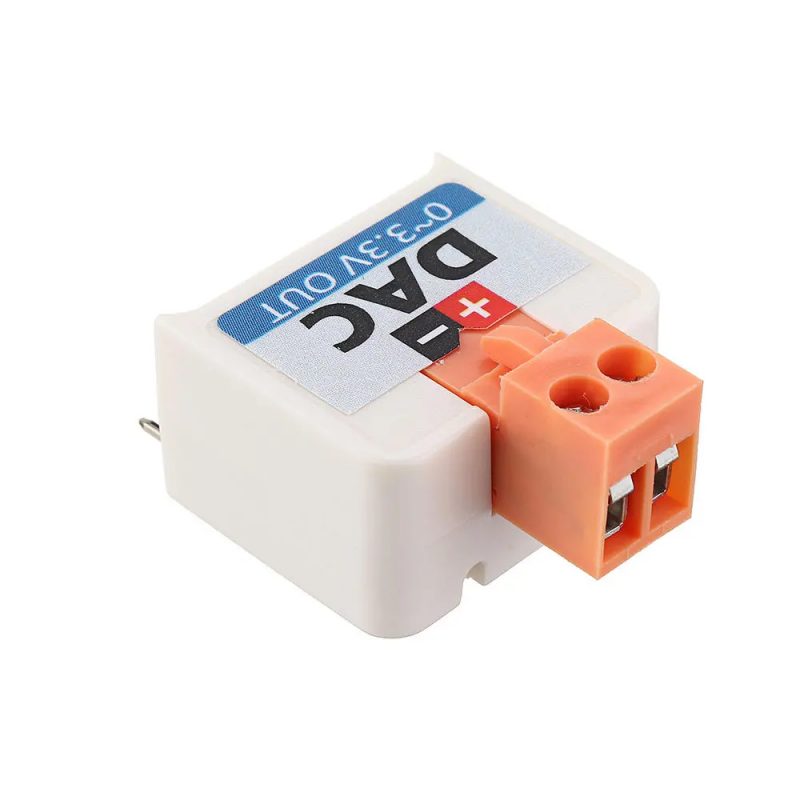

Ieșirea este conectat printr-un conector de 3.96, iar terminația cu borne face parte din pachet.
Specificații

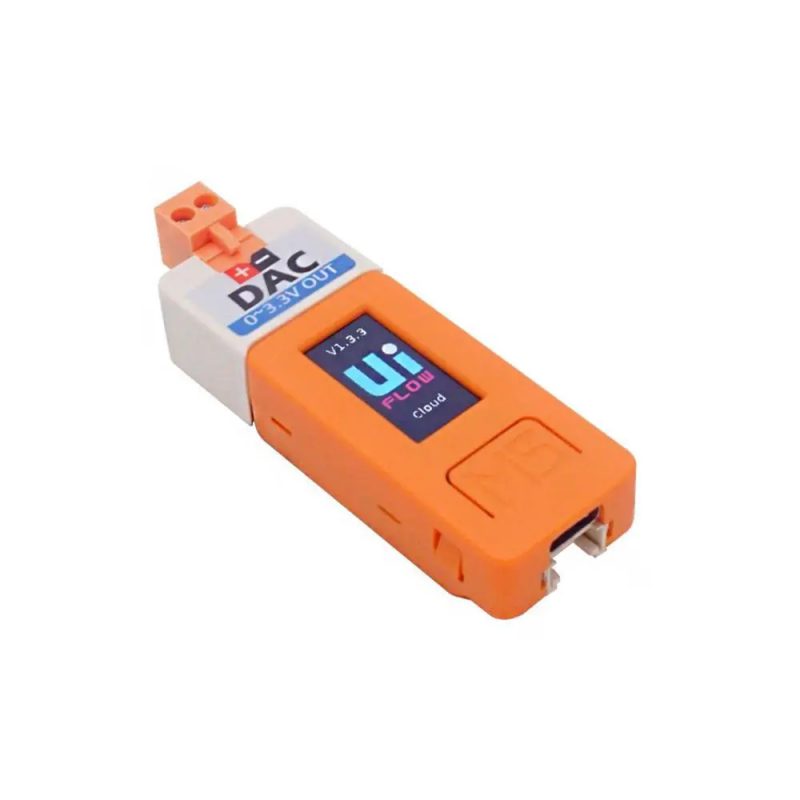

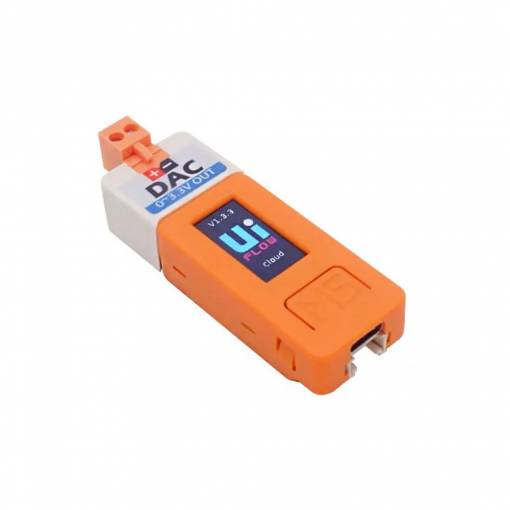

- Compatibil: cu placa M5StickC
- Tensiune de ieșire: 0 - 3,3V
- Rezoluția DAC: 12 biți
- Timp de stabilizare: 6us (tipic)
- Două moduri: normal + power-down pentru economisirea energiei
- Pin extern: adresabil A0
- Referință de tensiune externă: (VDD)
- Tensiunea de intrare: 2,7 - 5,5V
- Adresă I2C: 0 x 60

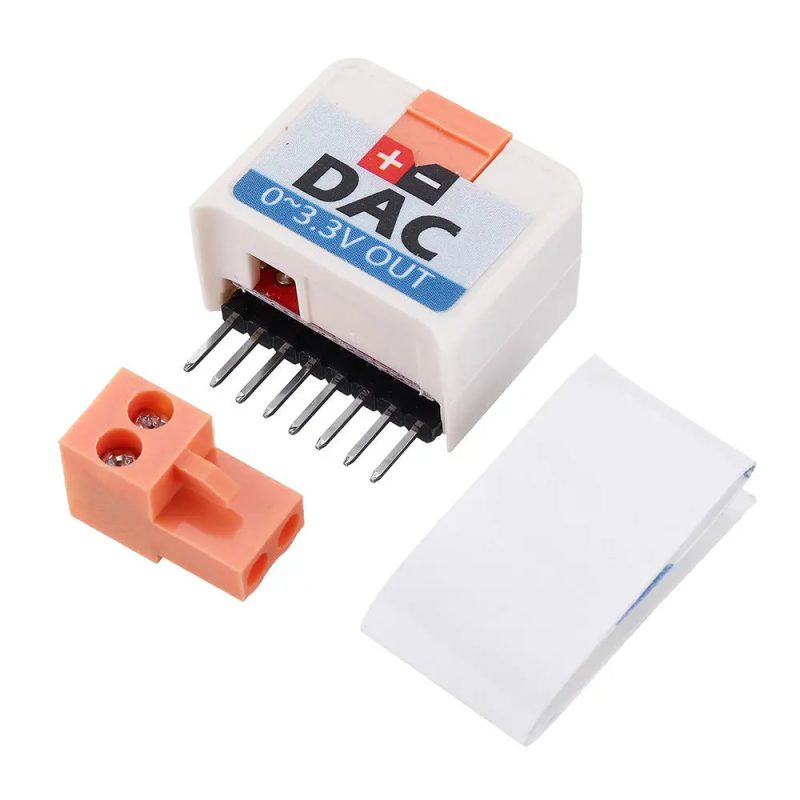

Pachetul conține:
- 1x DAC HAT MCP4725 pentru M5StickC
- 1x Conector HT3.96 cu borne
