Senzorul ultrasonic pentru nivelul de lichid ME201W, permite monitorizarea precisă a lichidului din rezervor cu vizualizarea nivelului în aplicația TUYA și SmartLife.
Aceast senzor WiFi pentru nivelul de lichid TUYA este o soluție inteligentă pentru oricine dorește să aibă control total asupra nivelului lichidelor din rezervoare. Datorită tehnologiei ultrasonice avansate oferă informații precise și actualizate despre nivel, eliminând astfel necesitatea verificării fizice.
Asigură măsurători fiabile și precise, alerte imediate și automatizare.

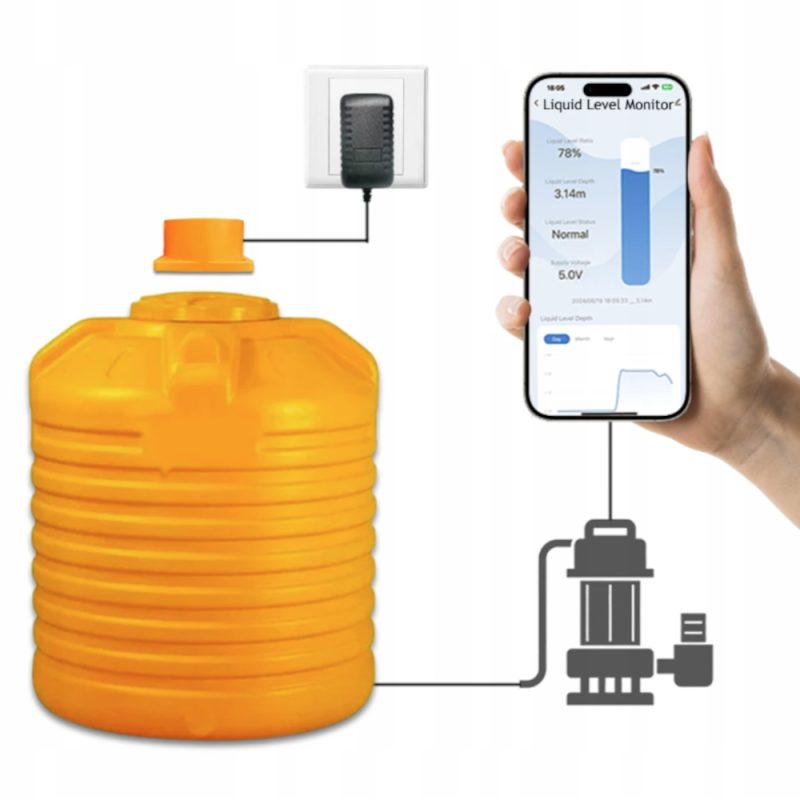

Este suficient să te conectezi la WiFi și să monitorizezi datele prin aplicația mobilă.
Avantajele senzorului pentru nivelul de lichid:
Control ușor prin WiFi de 2,4 GHz: Monitorizează de oriunde din lume.
Alerte imediate: Setează nivelul minim și maxim și primești notificări când nivelul din rezervor scade sub minim sau crește peste maxim.
Clasă de protecție înaltă: Senzorul este închis într-un carcasă cu clasă de protecție IP65, asigurând impermeabilitate și protecție împotriva prafului.
Istoricul măsurărilor: Posibilitatea de a vizualiza variațiile nivelului lichidului din rezervor prin grafice clare pentru zi, lună sau an.
Importanța alarmelor: Extras precis și documentație a alarmelor legate de scădere sub nivelul minim și creștere peste nivelul maxim al lichidului.
Montaj:

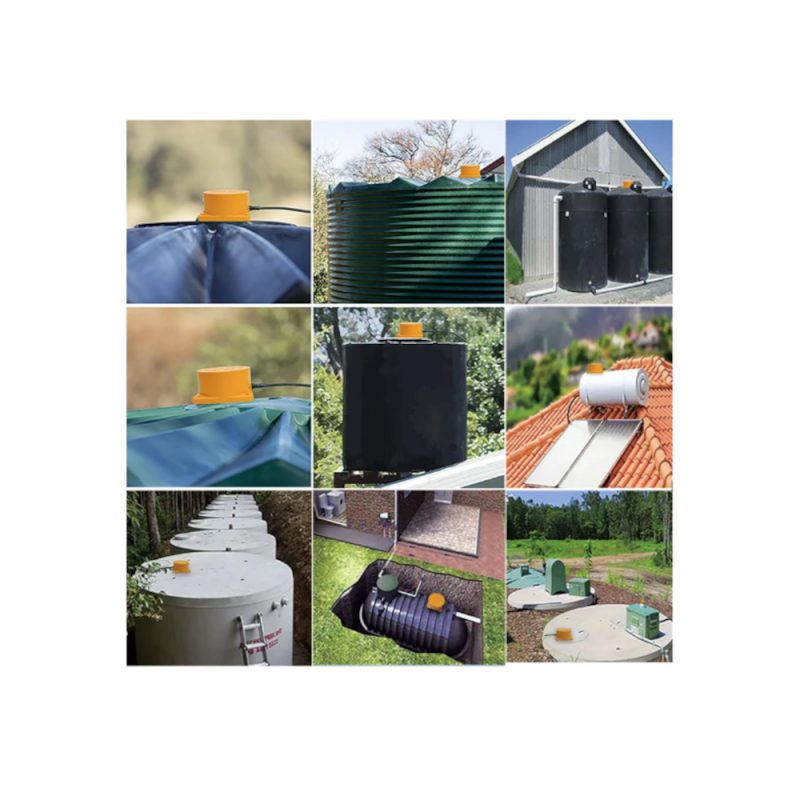

Senzorul de nivel de lichid este montat pe partea superioară a rezervorului și emite un fascicul de măsurare cu un unghi de +/-30°. Acest fascicul acoperă o zonă conică, în care se măsoară distanța până la nivelul lichidului. Măsurătorile precise sunt posibile doar atunci când suprafața reflectantă este liberă de obstacole.
Instalarea senzorilor și distribuția undelor:
1. Principiul de funcționare al senzorului
Senzorul de nivel de lichid este montat pe partea superioară a rezervorului și emite un fascicul de măsurare cu un unghi de +/-30°. Acest fascicul acoperă o zonă conică, în care se măsoară distanța până la nivelul lichidului. Măsurătorile precise sunt posibile doar atunci când suprafața reflectantă este liberă de obstacole.
2. Selectarea rezervorului
Pentru a asigura funcționarea corectă a senzorului, alege un diametru corespunzător al rezervorului (D) în raport cu înălțimea sa (H):
H = 4 m → D > 2 m
H = 3 m → D > 1,6 m
H = 2 m → D > 1,1 m
Pentru rezervorii rotunzi și pătrați, diametrul D trebuie calculat ca fiind cea mai mare dimensiune interioară a rezervorului.

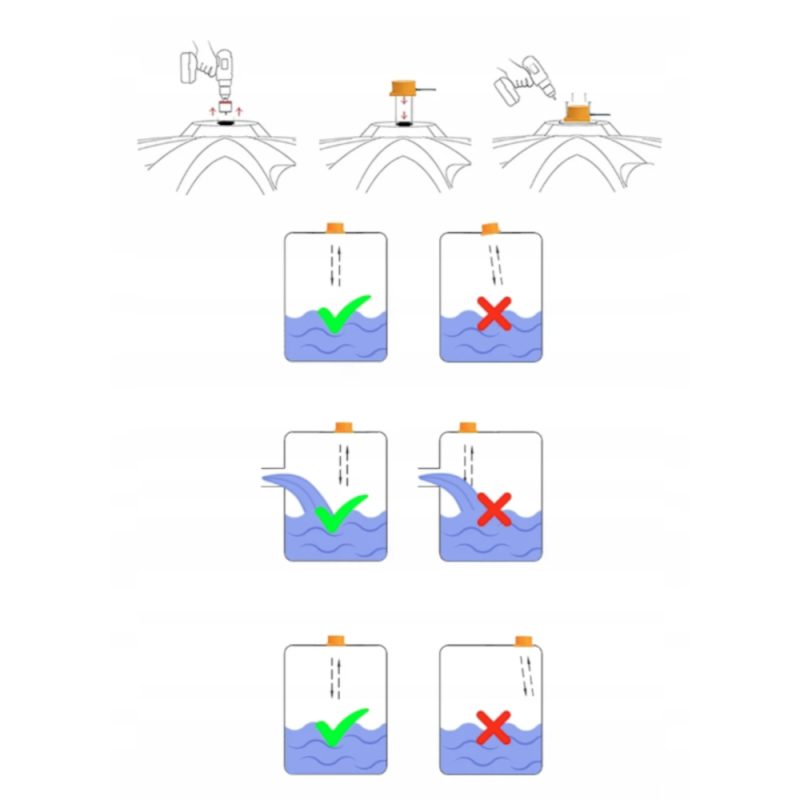

3. Instalarea corectă a senzorului
Senzorul trebuie să fie montat central deasupra nivelului lichidului astfel încât fasciculul de măsurare să nu întâlnească obstacole cum ar fi țevile, elementele structurale sau pereții rezervorului.
Nu monta senzorul deasupra elementelor care ar putea cauza interferențe în reflexiile undelor, cum ar fi deasupra țevilor, aproape de pereți sau sub elemente suspendate.
Senzorul trebuie să fie orientat vertical în jos, astfel încât fasciculul să acopere întreaga suprafață a lichidului dintr-o zonă de reflecție determinată.
4. Cele mai frecvente erori în timpul montajului:
Montarea senzorului deasupra unui obstacol (de exemplu, țeavă) cauzează interferențe în măsurare.
Poziționarea senzorului prea aproape de pereții rezervorului va duce la date eronate din cauza reflexiilor de la pereți.
Montajul sub elemente suspendate sau într-un unghi altul decât vertical împiedică măsurarea corectă a nivelului lichidului.
Rezumat:
Senzorul trebuie să fie instalat central și vertical deasupra nivelului lichidului din rezervor cu un diametru corespunzător înălțimii sale, fără obstacole în câmpul de măsurare al fasciculului. Numai atunci pot fi obținute rezultate fiabile și repetabile în măsurarea nivelului lichidului.
Specificații:
- Impermeabilitate: IP 65
- Model: ME201W
- Temperatura de lucru: -20 °C până la +70 °C
- Interval de detecție: 0.1m-4.0m
- Precizia detecției: ±0.02m
- Alimentare: DC 5V 1A
- Dimensiuni: 80x80x40mm
- Cablu adițional: 1m
- Cablu senzor: 3m
Conținutul pachetului:
- Senzor ultrasonic pentru nivel (cablul 3 m)
- Adaptor de alimentare 5V / 1A (cablul 90 cm)
- Rondelă de etanșare + 4 șuruburi de montaj
- Aplicație mobilă: Tuya Smart / Smart Life (gratuit pentru Android/iOS)
