Acest modul combină cipurile XL6009 și LM2596S, permitând reglementarea tensiunii atât în sus (boost), cât și în jos (buck). Este proiectat pentru aplicații în care tensiunea de intrare variază (de exemplu, panouri solare), dar este nevoie de o tensiune de ieșire stabilă. Datorită gamei largi de intrare, este potrivit pentru alimentarea echipamentelor din diferite surse DC, cum sunt modulele solare, baterii sau adaptoare.
Modulul poate funcționa în mod constant de tensiune – CV, sau constant de curent – CC, care se apropie semnificativ de gestionarea completă a sistemelor FVE și încărcarea bateriilor dintr-o sursă solară.
Indicatorul de prag de consum curent ajustabil oferă un rezumat al situației actuale de alimentare și a bateriilor.
[[BAD:0x7F]][[BAD:0x7F]][[BAD:0x7F]] Parametrii tehnici:
- Tensiune de intrare: 4 V până la 30 V DC
- CI integrat: XL6009,LM2596S, LM358
- Tensiune de ieșire: ajustabilă continuu în intervalul 1,5 V până la 26 V DC
- Curent maxim de ieșire: până la 3 A (recomandat până la 2 A pentru utilizare permanentă din cauza răcirii)
- Eficiență: până la 90 % (în funcție de tensiunea de intrare/ieșire și sarcină)
- Tip convertor: automat step-up/step-down (buck-boost)
- Protecții: protecție împotriva supratensiunii, supracurentului și scurt-circuitului, protecție împotriva supracurentului
- Ajustare tensiune de ieșire: trimr multi-turn
- Conectori: plăci de sudură/orificii
- Orificii de montare: Da
- Dimensiuni: 50x38x14mm
- Greutate: 25g

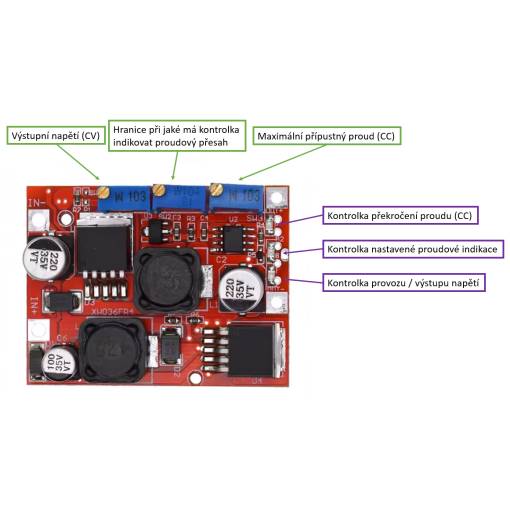

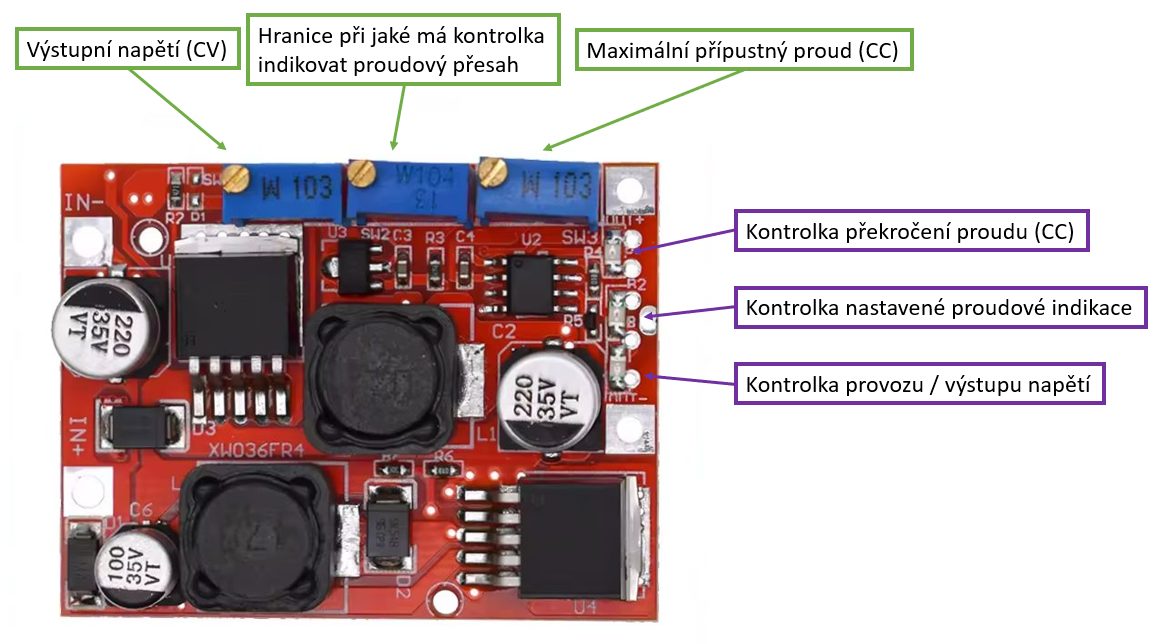

- Indicație LED: indicator de ieșire, indicator de limitare curent (supracurent), indicator de depășire curent
[[BAD:0x7F]][[BAD:0x7F]][[BAD:0x7F]] Utilizări:
- Stabilizarea tensiunii de ieșire dintr-o sursă DC variabilă (de exemplu, panouri solare)
- Alimentarea echipamentelor care necesită o tensiune definită exact
- Sisteme portabile de alimentare
- Proiecte cu alimentare din baterii sau de tip off-grid
- Încărcarea bateriilor cu curent constant
Tips pentru utilizare:
- Tensiunile de ieșire și intrare GND sunt legate - modulul nu este galvanic izolat
- Pentru curenți mai mari, este recomandat să folosiți un radiator performant sau racire activă a întregului PCB
- Ajustați tensiunea cu trimrul, monitorizând simultan tensiunea la ieșire cu un multimetru
Această convertor Step-up/Down este util în orice loc unde tensiunea variază atât peste cât și sub valoarea dorită. Este tipic adecvat pentru panouri solare și surse de alimentare din baterii.
Conținut pachet:
1x convertor Step-Up/Step-Down solar, XL6009 + LM2596S + LM358, 4-30VDC la 1,5-26VDC, 3A, CV/CC
