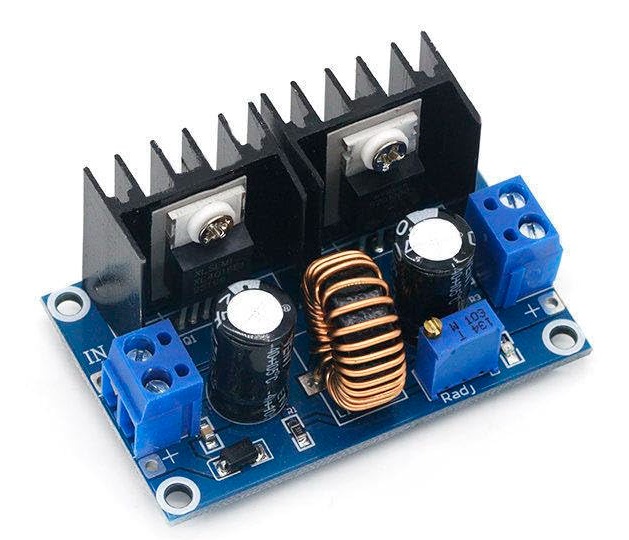

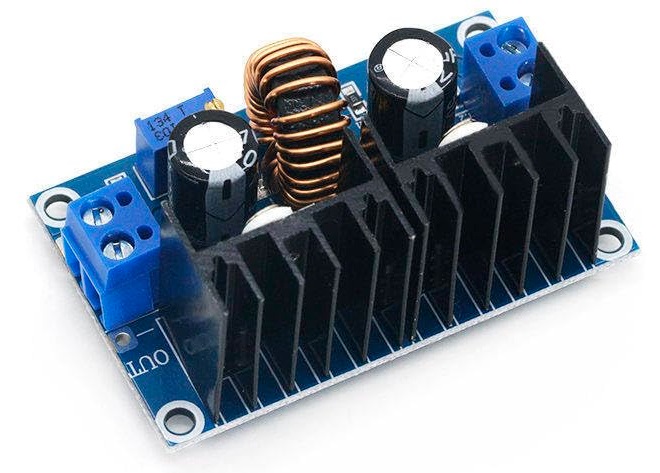

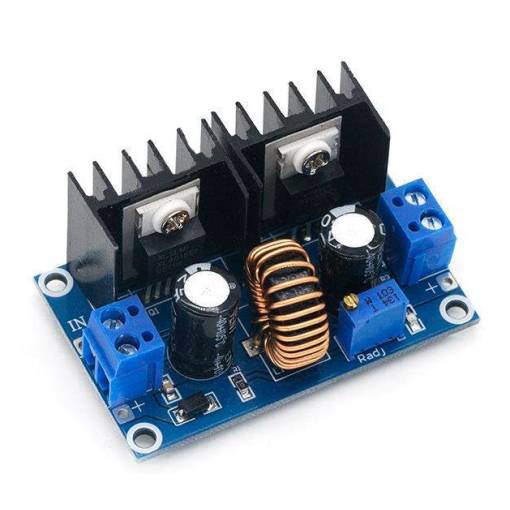

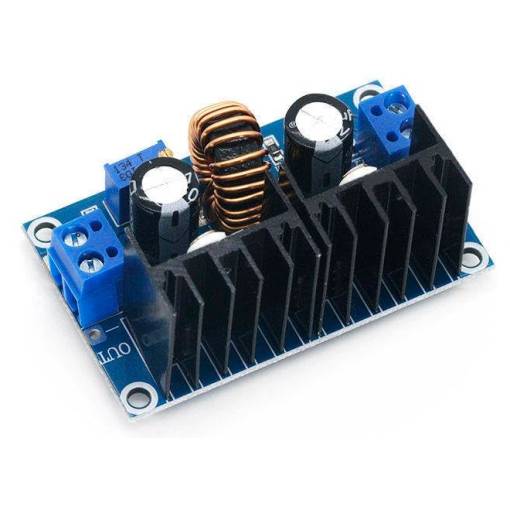

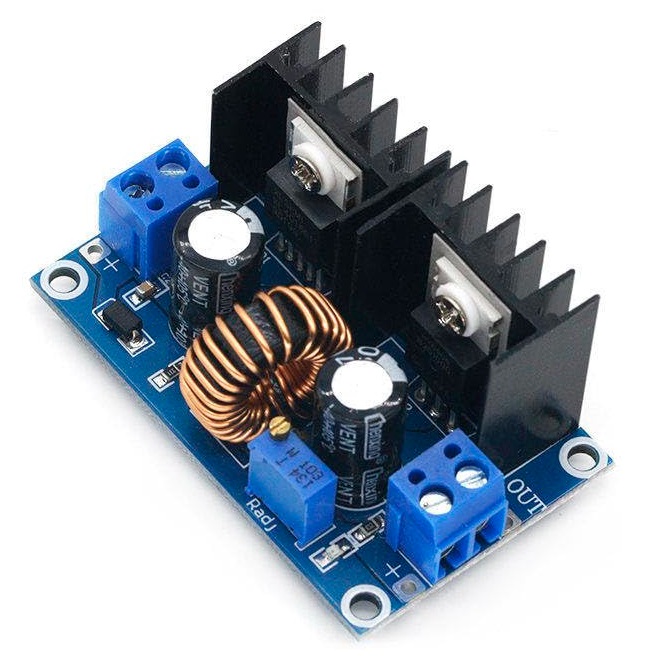

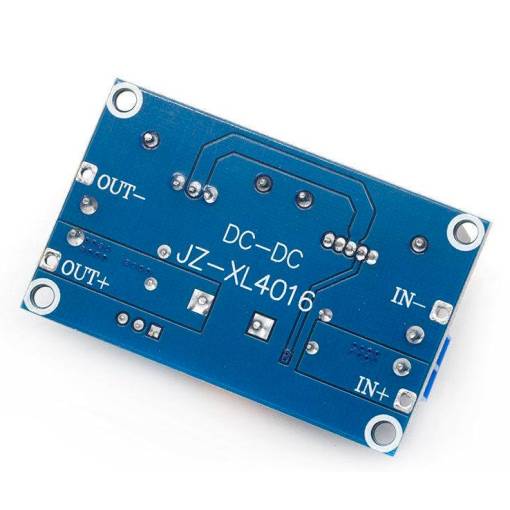

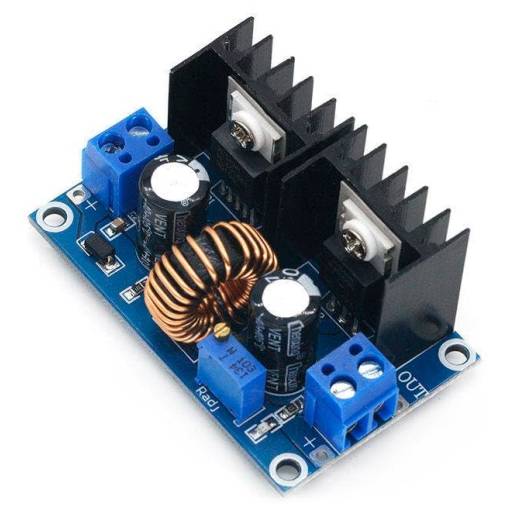

XH-M401 este un modul DC-DC step-down (buck) puternic care permite convertirea tensiunii de intrare 5–40 V DC la tensiunea de ieșire ajustabilă în intervalul 1.5–36 V DC. Se bazează pe un circuit integrat XL4016E1, care este dimensionat pentru un curent de ieșire de până la 5 A – cu o răcire adecvată.
Setarea tensiunii de ieșire se face cu ajutorul unui potențiometru clasic cu diametrul de 6mm echipat cu un mâner de 12mm, ceea ce oferă utilizatorului un control prietenos. Modulul este potrivit pentru proiecte care necesită curent mai mare, cum ar fi benzi LED, electromotoare, elemente de încălzire, încărcătoare sau adaptoare de alimentare.
Întreținerea sa include un radiator care ajută la disiparea căldurii la sarcini mai mari.
????️ Specificații tehnice:
- Model: XH-M401
- Tip: Modul DC-DC step-down (buck)
- Chip integrat: XL4016E1
- Tensiunea de intrare: 5 – 40 V DC
- Tensiunea de ieșire: 1.5 – 36 V DC
- Curentul de ieșire: până la 5 A
- Puterea de ieșire: până la 150 W (cu răcire adecvată)
- Eficiență: 73 %
- Protecții: protecție la supratensiune, scurtcircuit și supracurent

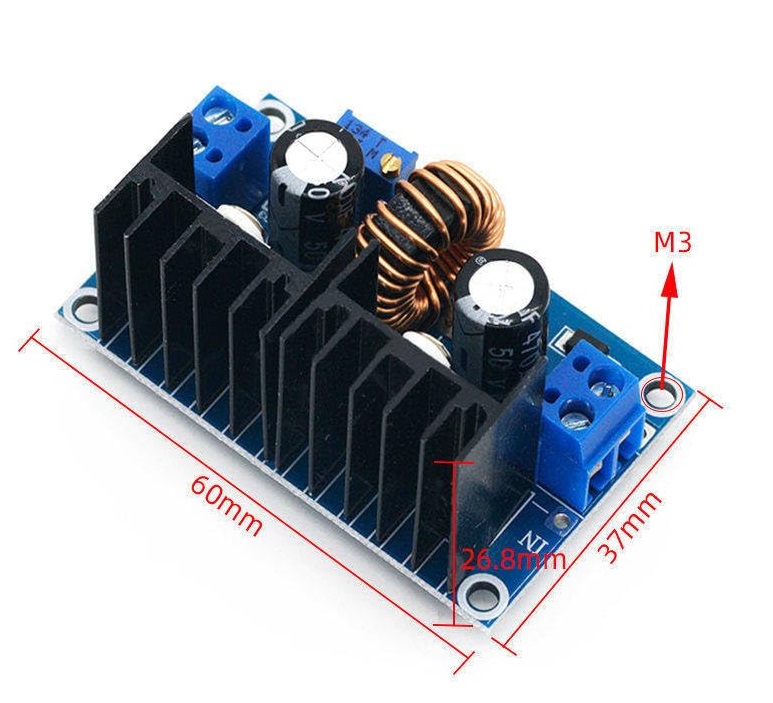

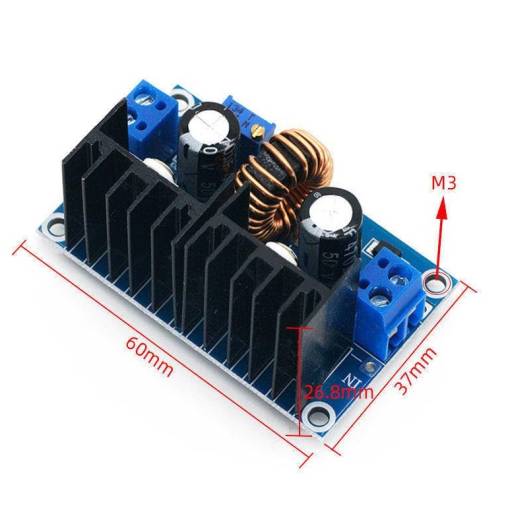

- Dimensiuni: aproximativ 61 × 40 × 28 mm
- Răcire: răcitor pasiv montat pe cip
- Controler haptic: argintiu, 12mm
- Display: nu
✅ Aplicații:
- Alimentarea benzilor LED, ventilatoarelor, pompelor
- Reducerea tensiunii din baterii sau surse de alimentare (de exemplu, 24 V → 12 V)
- Alimentarea Arduino, ESP, STM32 și altor module
- Încărcătoare DIY (cu protecție suplimentară)
- Stabilizarea tensiunii în vehicule sau în sistemele solare
- Alimentarea convertoarelor, amplificatoarelor, camerelor și altor electronică
Sfaturi pentru utilizare:
- Reglați tensiunea de ieșire folosind potențiometru fără sarcină, ideal cu un multimetru
- Pentru curenți de 5 A, asigurați o răcire activă (de exemplu, ventilator)
- Modul nu este galvanic izolat – GND-ul de intrare și ieșire sunt conectate
- Se recomandă adăugarea unui condensator de ieșire pentru echipamente mai sensibile
XH-M401 cu XL4016E1 este un modulator rafinat, fiabil și eficient pentru oricine are nevoie de o alimentare stabilă și performantă într-o formă compactă.

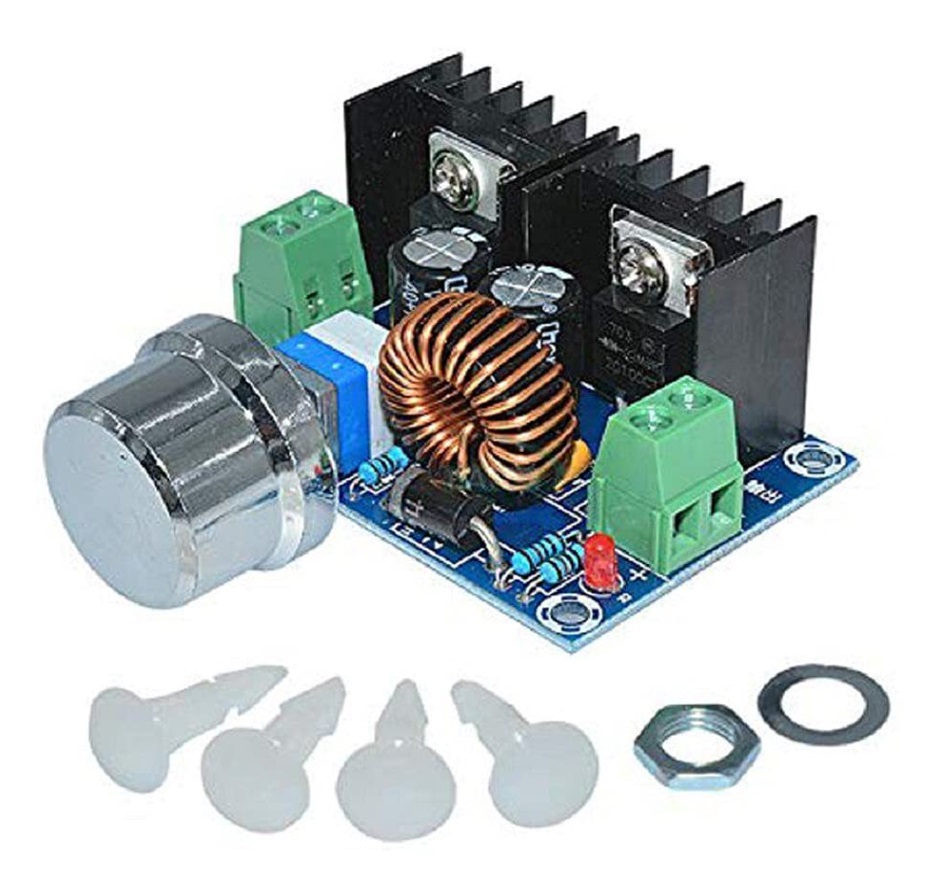

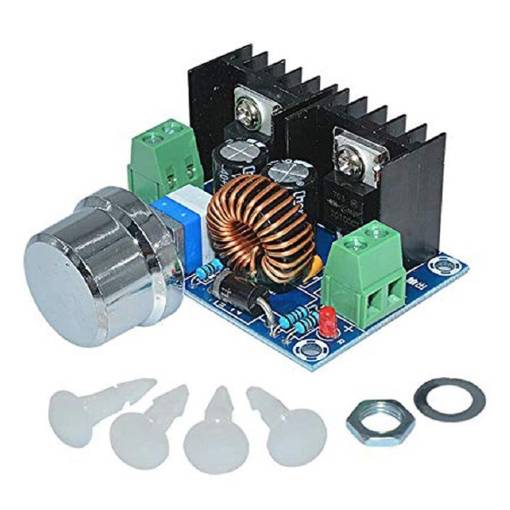

Conținutul ambalajului:
1x Modul step-down XH-M401 – 5–40 V la 1.25–36 V, XL4016E1, max. 5 A
4x Șuruburi de instrumente
1x Mâner potențiometru
