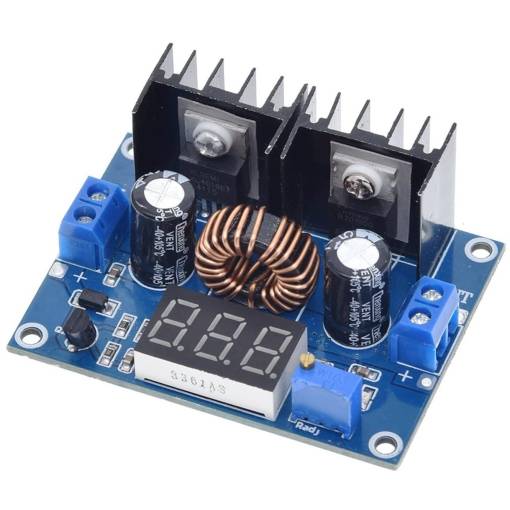

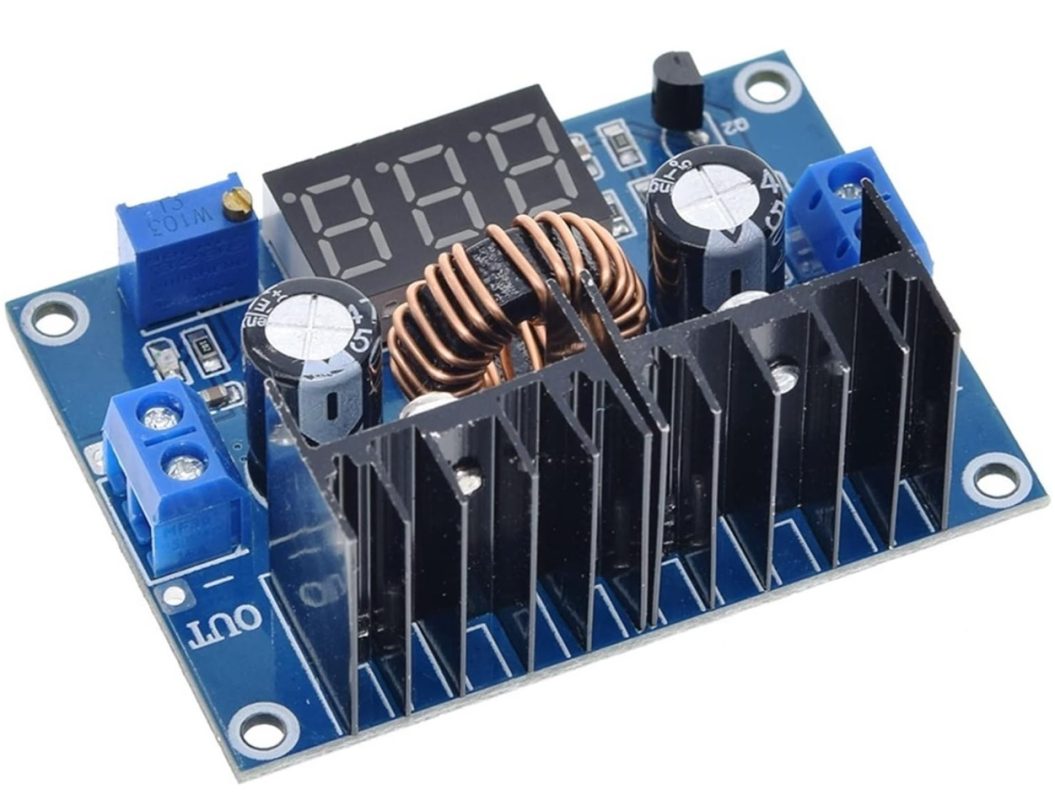

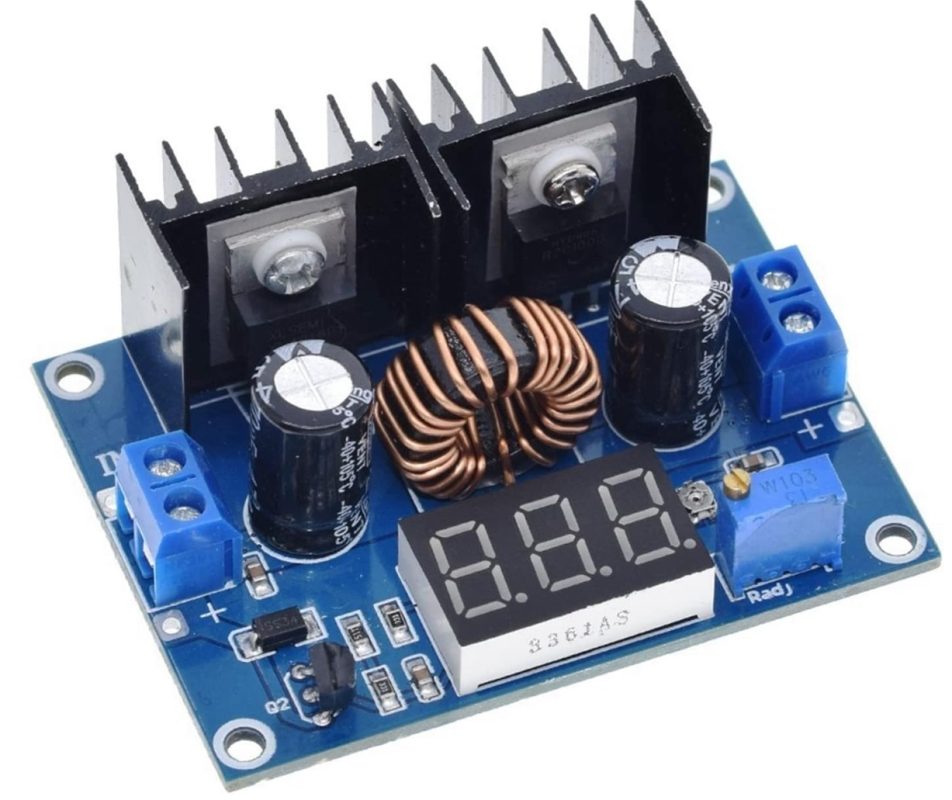

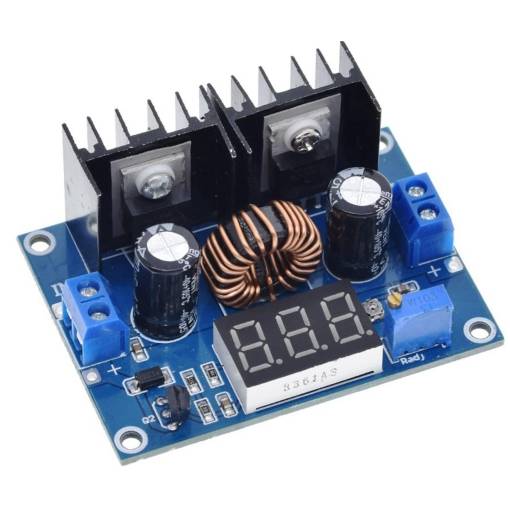

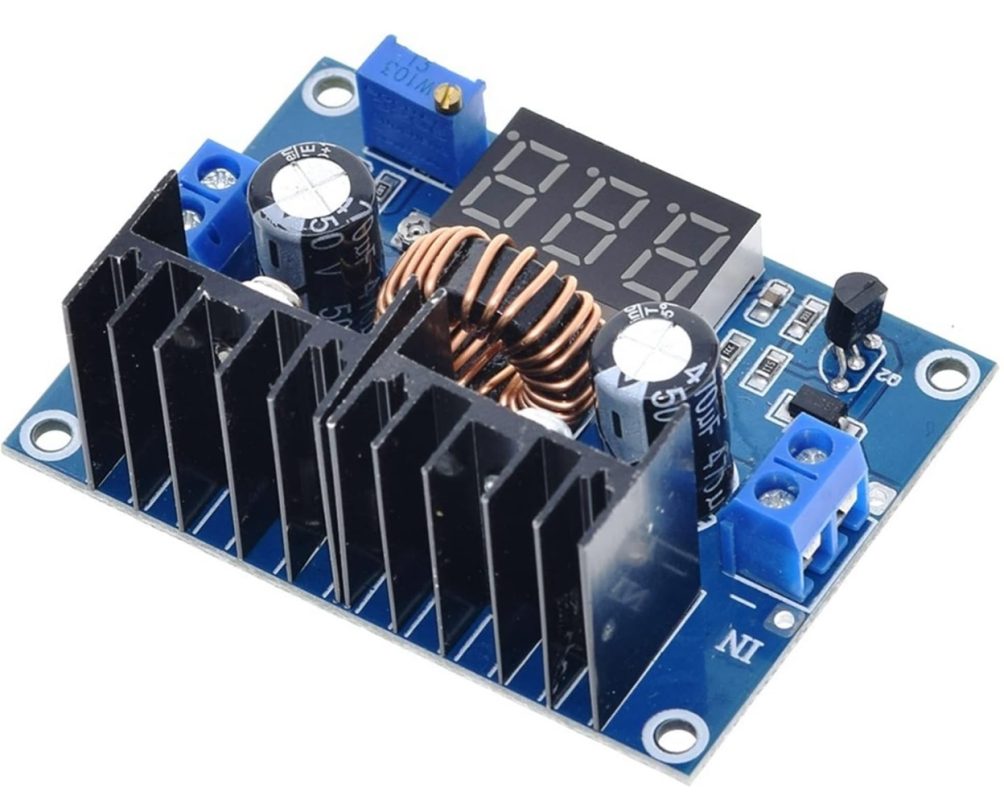

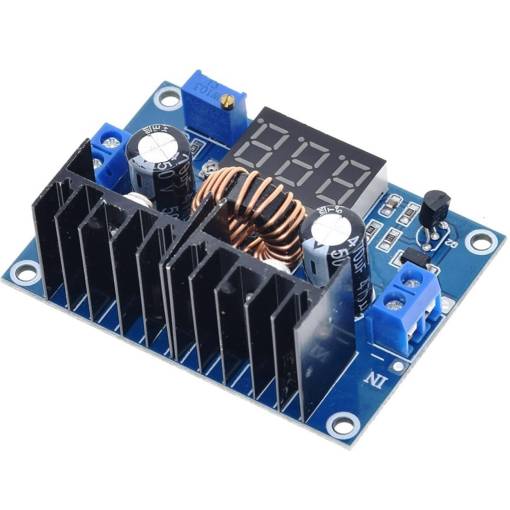

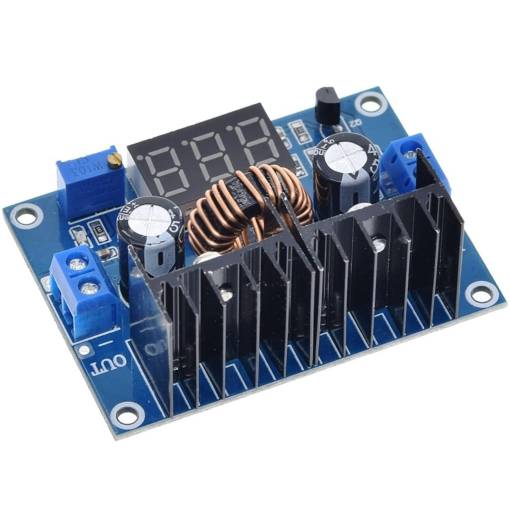

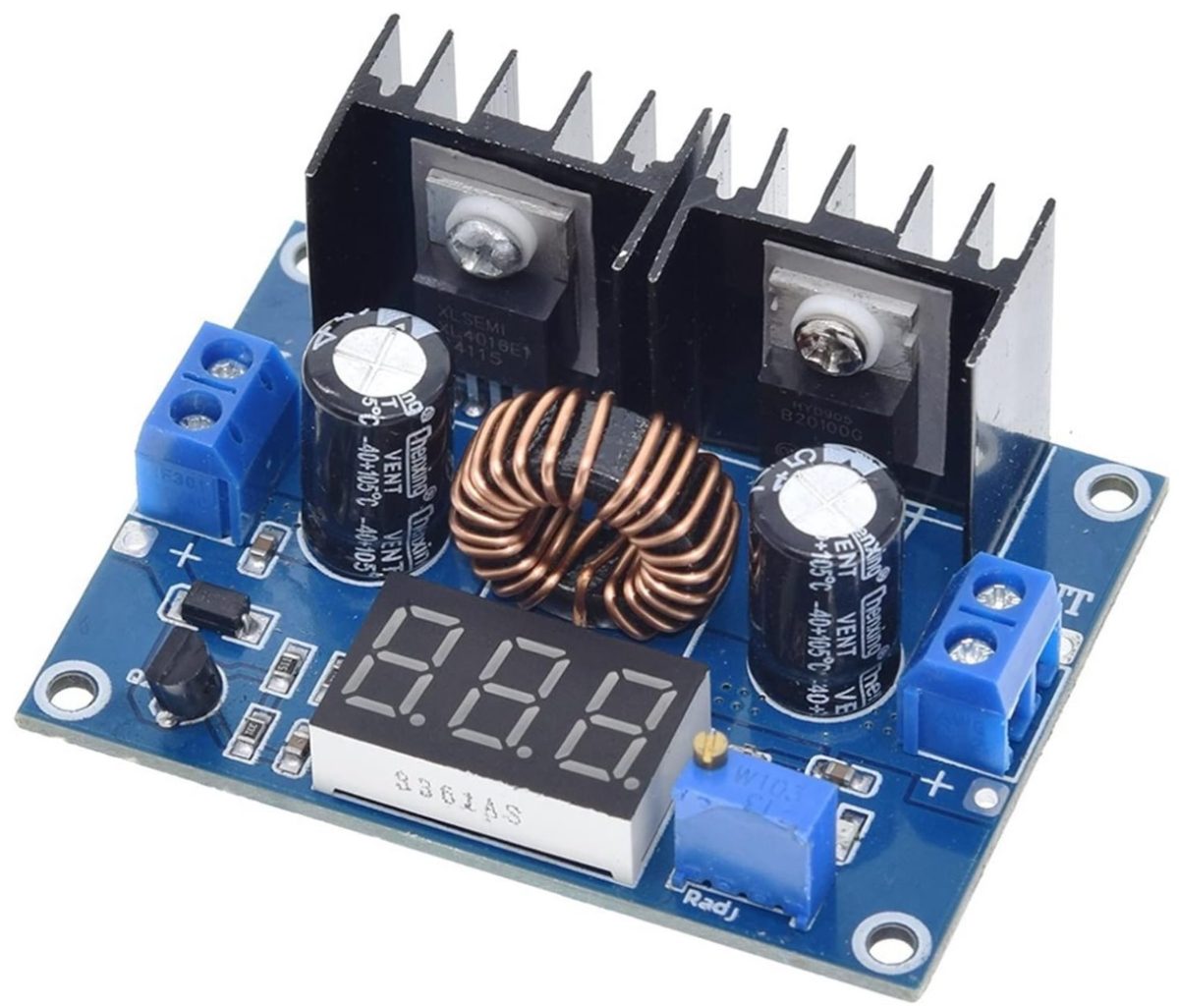

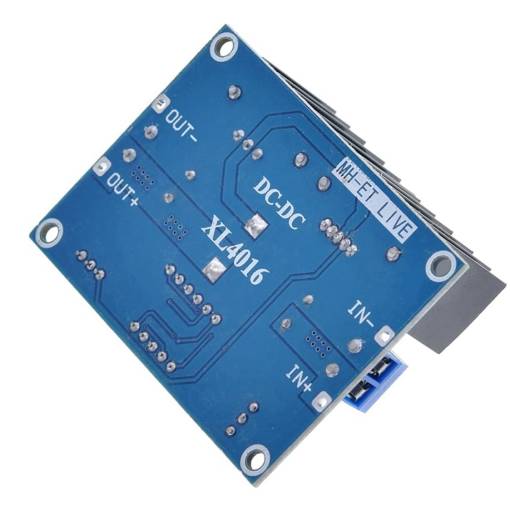

Modul XH-M404 este un convertor DC-DC step-down (buck) puternic, potrivit pentru scăderea fiabilă a tensiunii în intervalul 4–40 V DC la o tensiune de ieșire ajustabilă prin trimarul multiturn. Acesta este bazat pe cipul XL4016E1, care este dimensionat până la 7 A curent de ieșire (pe termen scurt), recomandat max. 5 A pentru funcționare continuă fără răcire.
Modulul include un voltmetru LED de 3 poziții, care afișează în timp real tensiunea de ieșire. Convertorul este ideal pentru alimentarea dispozitivelor electronice, benzilor LED, motoarelor, microcontrolerelor, încărcătoarelor sau circuitelor de laborator.
⚙️ Parametrii tehnici:
- Model: XH-M404
- Tip: convertor DC-DC step-down (buck)

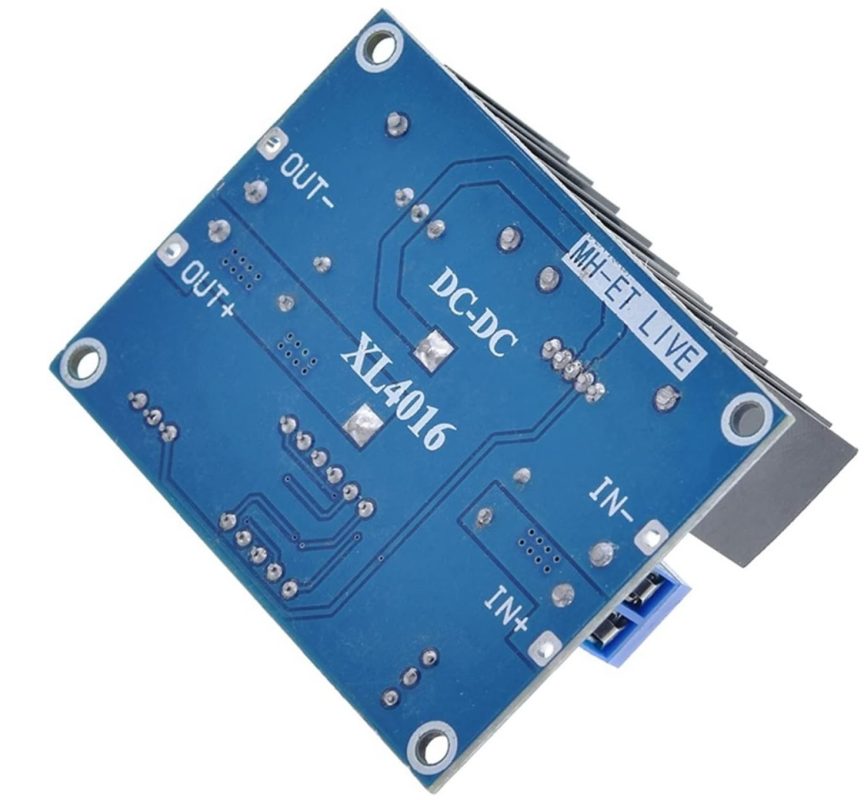

- Chip de control: XL4016E1
- Tensiunea de intrare: 4 – 40 V DC
- Tensiunea de ieșire: 1.25 – 36 V DC (ajustabilă prin trimarul multiturn)
- Curent de ieșire: max. 7A (recomandat max. 5 A pentru funcționare continuă)
- Putere maximă: până la 180W
- Eficiență: până la 96 %
- Reglarea ieșirii: trimar multiturn
- Display: voltmetru LED (afisează tensiunea de ieșire)
- Frecvența de comutare: cca 180 kHz

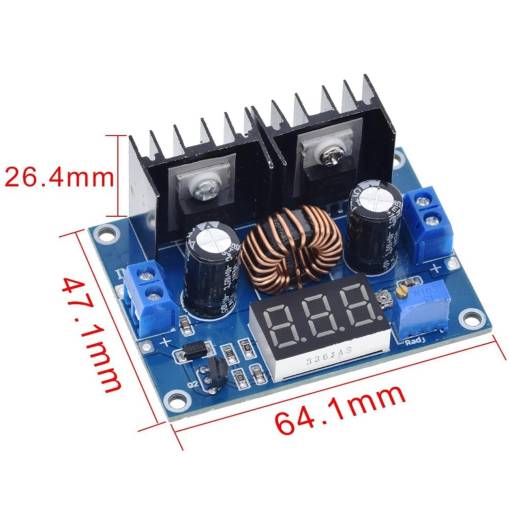

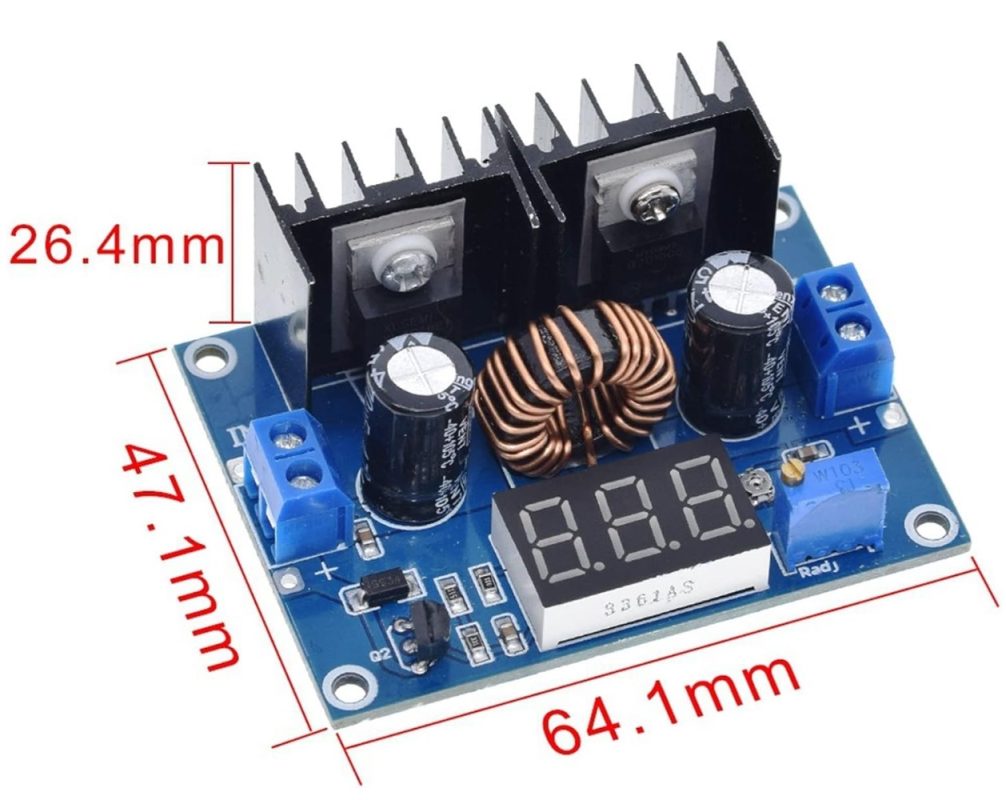

- Dimensiuni: cca 65 × 39 × 22 mm
- Răcire: posibilitatea de a adăuga un radiator pasiv/activ
- Protecții: parțiale (supraîncălzire, supraîncărcare – conform desgin)
✅ Utilizare:
- Scăderea tensiunii de pildă de la 24 V la 12 V sau 5 V
- Alimentarea benzilor LED, ventilatoarelor, motoarelor
- Alimentarea Arduino, ESP, STM32, altor microcontrolere
- Încărcătoare DIY (recomandat cu protecție suplimentară)
- Alimentare de laborator în dimensiune compactă
- Potrivit pentru tehnologia auto sau solară
Sfaturi pentru utilizare:
- Înainte de a conecta încărcătura, setați tensiunea de ieșire cu trimarul fără sarcină.
- Tensiunea de ieșire poate fi ajustată fin – trimarul multiturn permite setarea precisă.
- Pentru curenți mai mari, adăugați un radiator pe cipul de putere (XL4016) și/sau un ventilator.
- Convertorul nu este galvanic izolat – GND-ul de ieșire este conectat la GND-ul de intrare.
XH-M404 este un convertor de tensiune excelent și versatil, cu putere mare și voltmetru integrat. Potrivit pentru atelier, laborator sau soluții de alimentare permanente.
