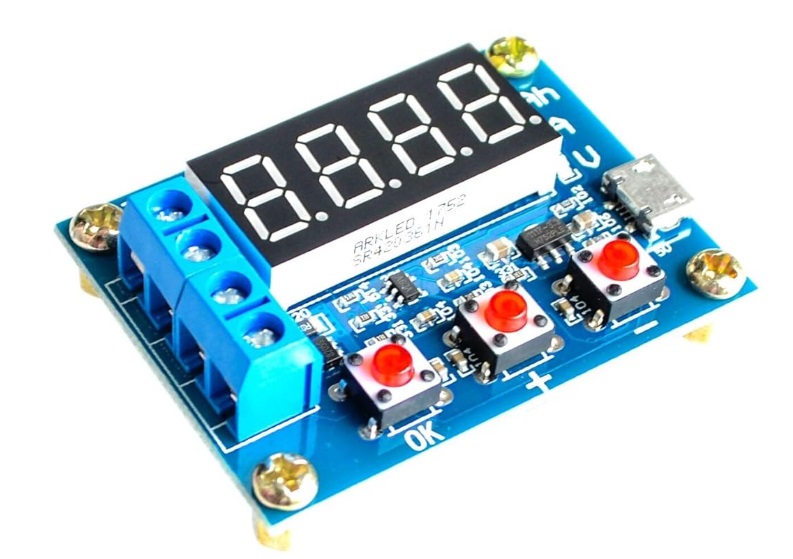

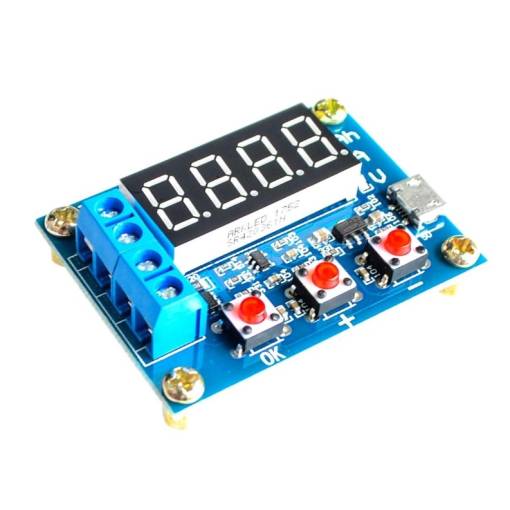

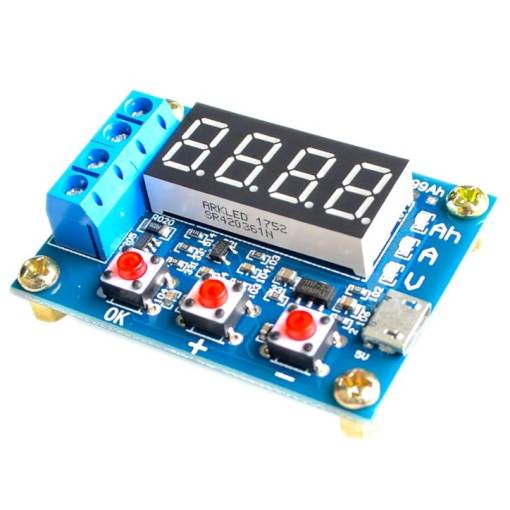

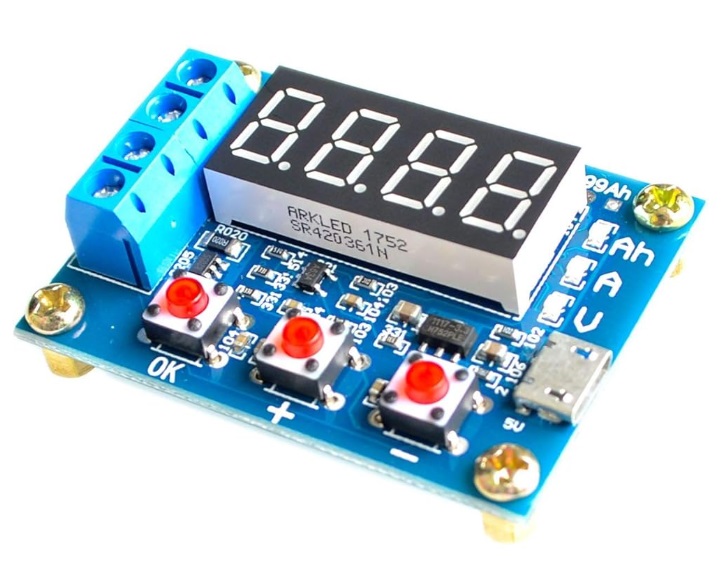

ZB2L3 este un tester simplu, dar eficient pentru măsurarea capacității reale a bateriilor Li-ion (de exemplu 18650, 14500, 26650 etc.). Măsurarea se realizează prin descărcare controlată prin rezistor, iar capacitatea rezultată în mAh este afișată pe LCD iluminat, împreună cu tensiunea și timpul descărcării.
Testerul este livrat inclusiv două rezistori de putere 5W 7.5Ω, care servesc ca sarcină de descărcare - modulul este astfel pregătit pentru utilizare imediată. Este potrivit pentru hobbyiști, tehnicieni de reparare, reciclarea acumulatorilor sau pentru oricine dorește să sorteze produsele în funcție de uz real.
Cum se folosește ZB2L3 (inclusiv descrierea bornei):
Descrierea bornei:
- R și R – ieșiri pentru conectarea sarcinii de descărcare (rezistori)
- +IN și –IN – intrări pentru conectarea bateriei testate
Pașii testării:
- Conectează rezistorii (parte a livrării):
Conectează ambele rezistori de 5W 7.5Ω la borne R și R. Dacă dorești o sarcină mai mică (test mai lung), poți folosi doar unul. - Conectează bateria:
Conectează bateria Li-ion testată la bornile +IN și –IN. Ai grijă la polaritate corectă.
Tensiunea de intrare a bateriei trebuie să fie între 2–15 V. - Setează tensiunea de sfârșit:
Folosind butonul de pe modul, setează tensiunea de descărcare finală, de exemplu 3.0 V (recomandată pentru 18650). - Începe testul:
După conectare, modul va începe automat descărcarea prin rezistori. Afișajul va arăta tensiunea actuală, timpul și capacitatea medie calculată. - După finalizare:
Odată ce tensiunea bateriei atinge minimul setat, testerul va încheia automat testul, iar pe afișaj va apărea capacitatea finală a bateriei în mAh.
✅ Tipuri pentru măsurarea precisă:
- Înainte de test, încarcă complet bateria (de exemplu la 4.2 V pentru Li-ion).
- Nu folosi baterii sub 2.5 V – risc de deteriorare.
- Se pot testa și alte tipuri de baterii (de exemplu LiFePO4) cu tensiune de sfârșit modificată.
Parametrii tehnici:
- Model: ZB2L3
- Tensiunea de intrare (bateria măsurată): 2 – 15 V
- Intervalul de măsurare a capacității: până la 9999 mAh
- Sarcină: 2× rezistor de putere 5W 7.5Ω
- Afișaj: LCD iluminat (tensiune, timpul, mAh)
- Dimensiunile modulului: cca 60 × 20 × 10 mm
- Greutate: cca 10 g

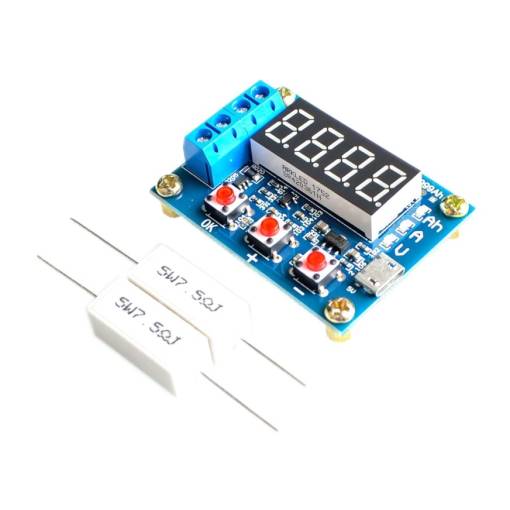

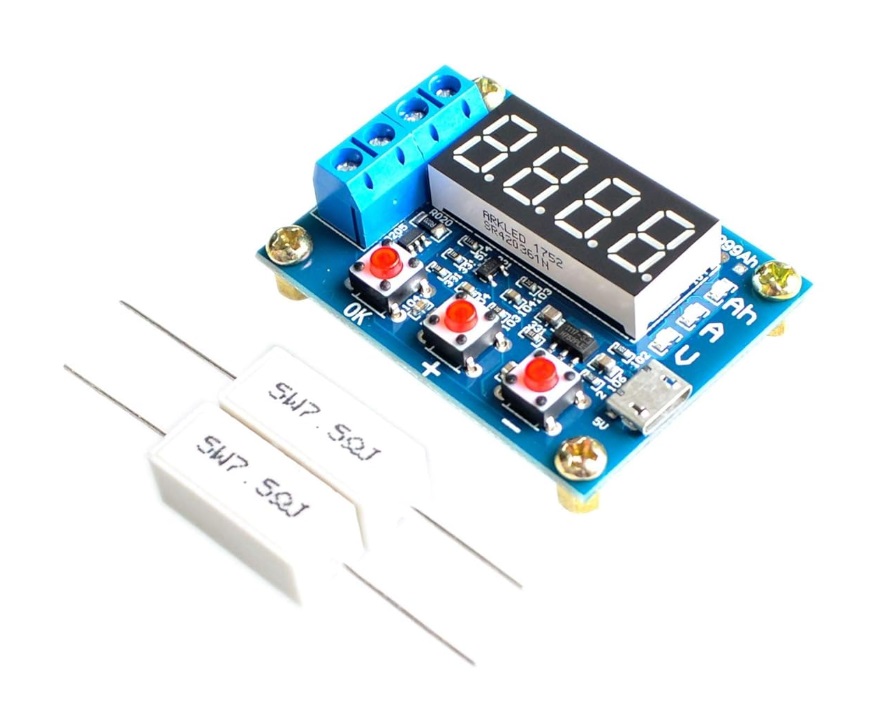

Conținutul pachetului:
- 1× tester ZB2L3
- 2× rezistor de putere 5W 7.5Ω
ZB2L3 este alegerea ideală pentru oricine dorește să verifice simplu și fiabil starea reală a bateriilor Li-ion.
