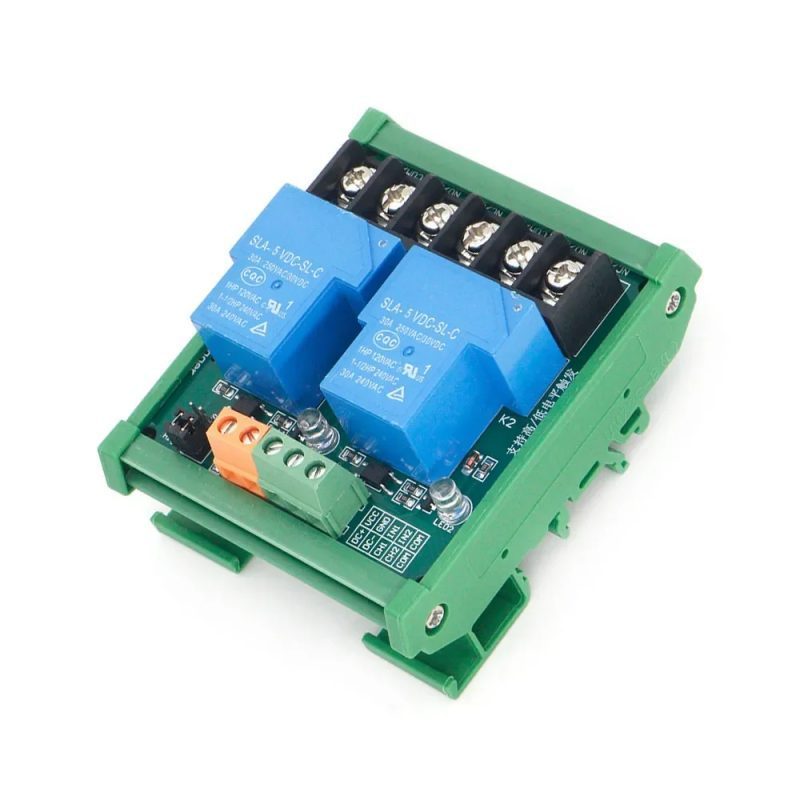

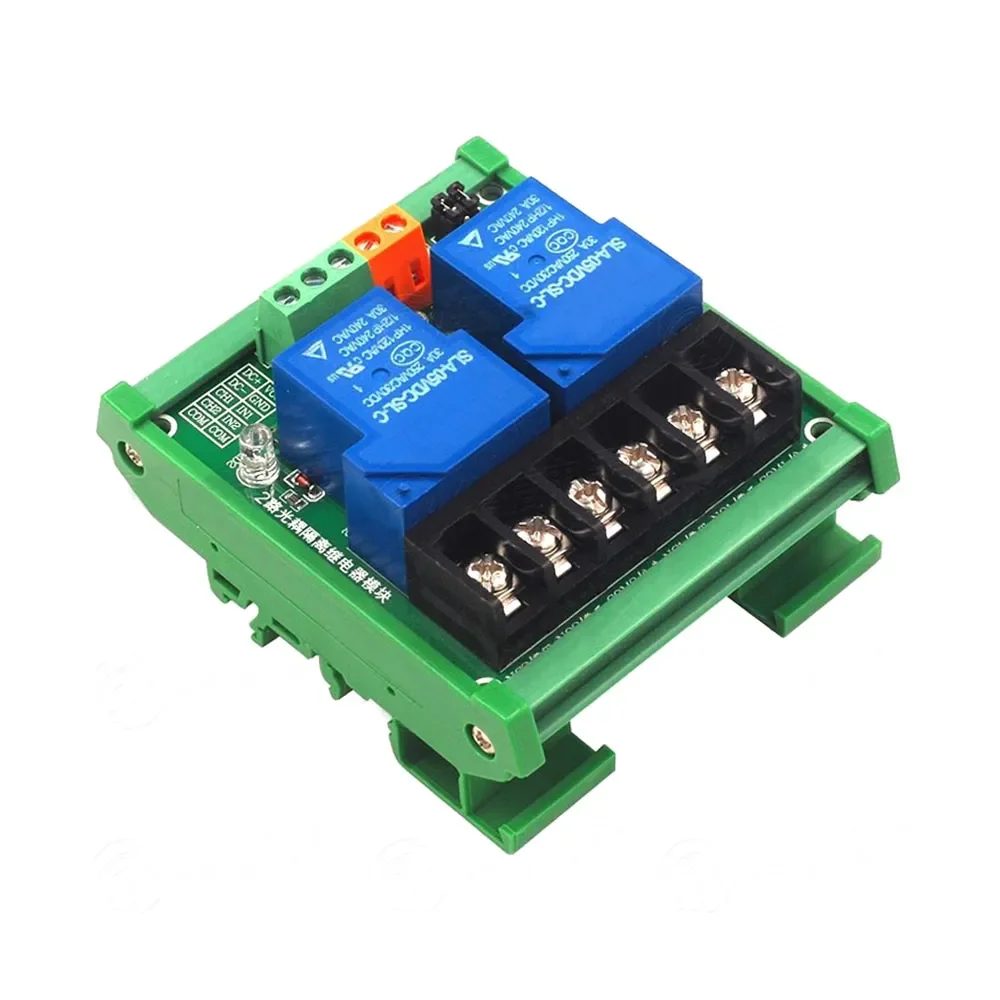

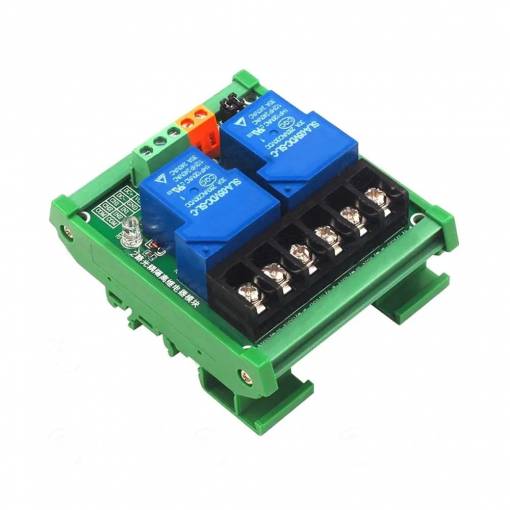

Modul releu 24VDC 230VAC/30VDC 30A cu optocuplaj.
Doi canale independente.
Activare Low-High.
Instalare pe șina DIN.
Modulele releu sunt frecvent utilizate pentru activarea și dezactivarea circuitelor electrice. Acestea pot controla echipamente de înaltă tensiune sau de curent mare, cum ar fi motoarele, iluminatul sau sistemele de încălzire, utilizând curenți de control relativ mici și tensiune joasă.
Datorită montajului pe șina DIN, aceste module sunt ușor de instalat și modulare, permițând o integrare ușoară în tablourile electrice.
Izolarea galvanică a modulului releu crește siguranța și fiabilitatea circuitelor electrice:
Această izolație înseamnă că există o barieră fizică între circuitul de control (de intrare) și circuitul de comutare (de ieșire) al releului, care previne trecerea electrică directă între ele.
Protejează circuitele sensibile de înaltă tensiune sau de curent care pot apărea pe partea de comutare.
Ajută la reducerea interferențelor electromagnetice între circuitul de control și cel de comutare, lucru deosebit de important în aplicațiile cu semnale de mare frecvență sau perturbatoare.
Creează un mediu mai sigur prin izolarea interfeței utilizatorului de părțile circuitului de înaltă tensiune sau de curent.
Previne curenții inapropiați să pătrundă în circuitul de control.
Înființarea Low-High (Low-Hi) la modulele releu depinde de cum sunt activate modulele prin semnal:
Low - activarea releului atunci când la pinul de control este aplicată o logică 0 (de obicei 0V)
High - activarea releului atunci când la pinul de comutare este aplicată o logică 1 (de exemplu 5V)
se setează cu ajutorul jumper-ului pe modul.
Specificații:
Tensiunea de operare: 24VDC
Tensiunea de comutare: 250VAC sau 30VDC
Numărul de canale: 2
Cursa max. comutată: 30A
Izolarea galvanică: optocuplație
Model: pe șina DIN
Modul de conectare: Terminale de tip șurub

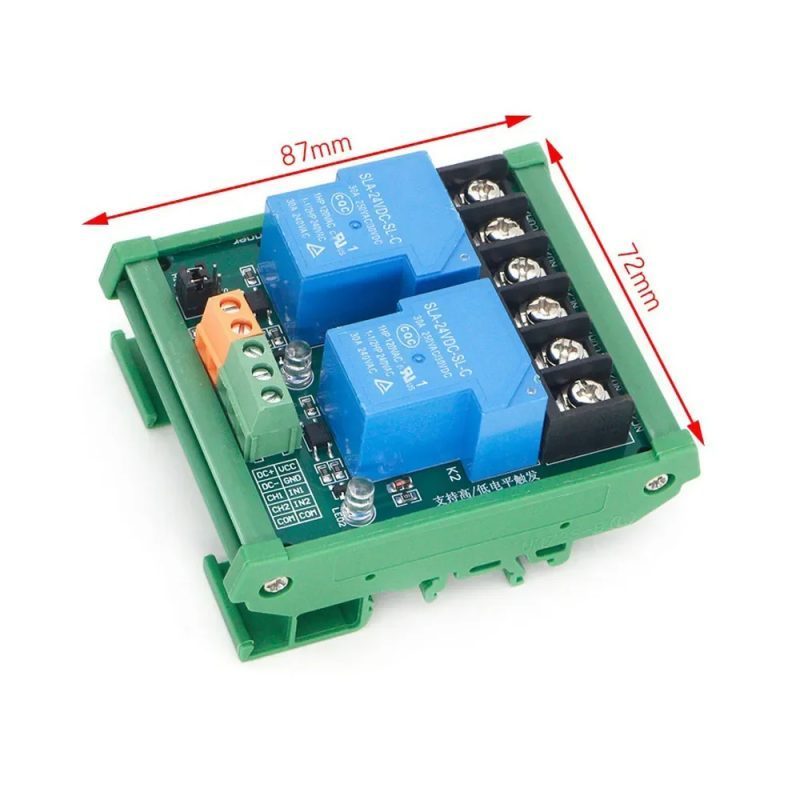

Dimensiuni: 87 x 73 x 47 mm
Greutate: 150g
Alte caracteristici: Indicator de tensiune a releului, Indicator de comutare (pentru fiecare canal separat), modficare Low-High.
Conținutul ambalajului:
1x modul releu
