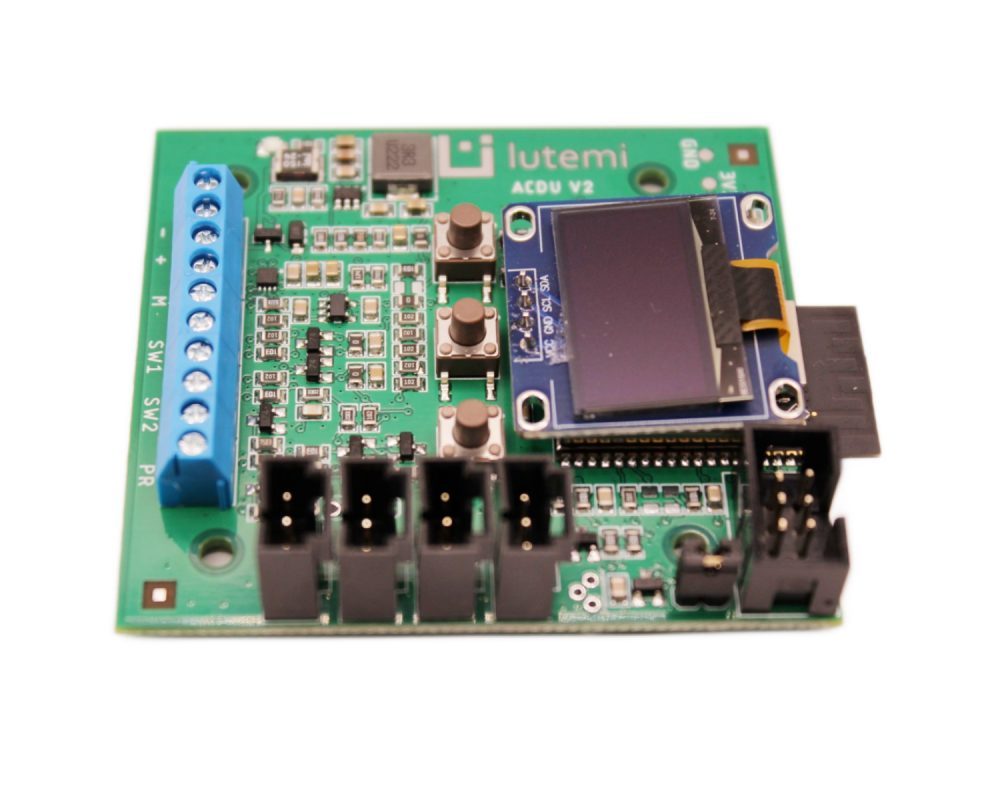

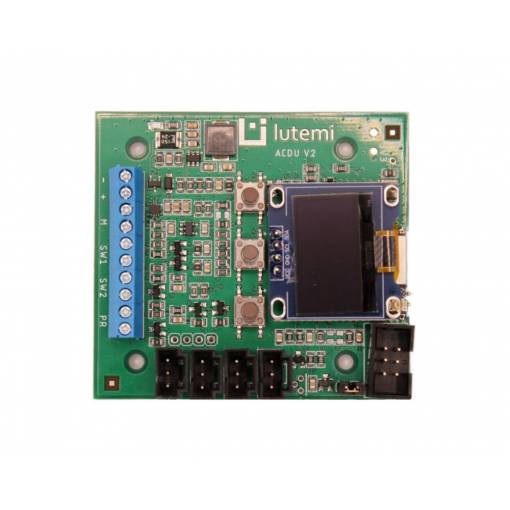

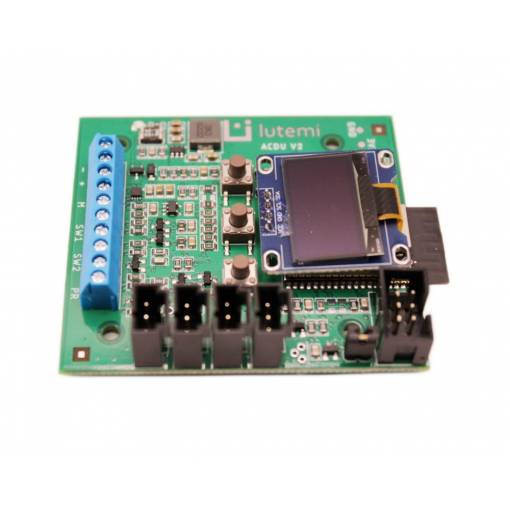

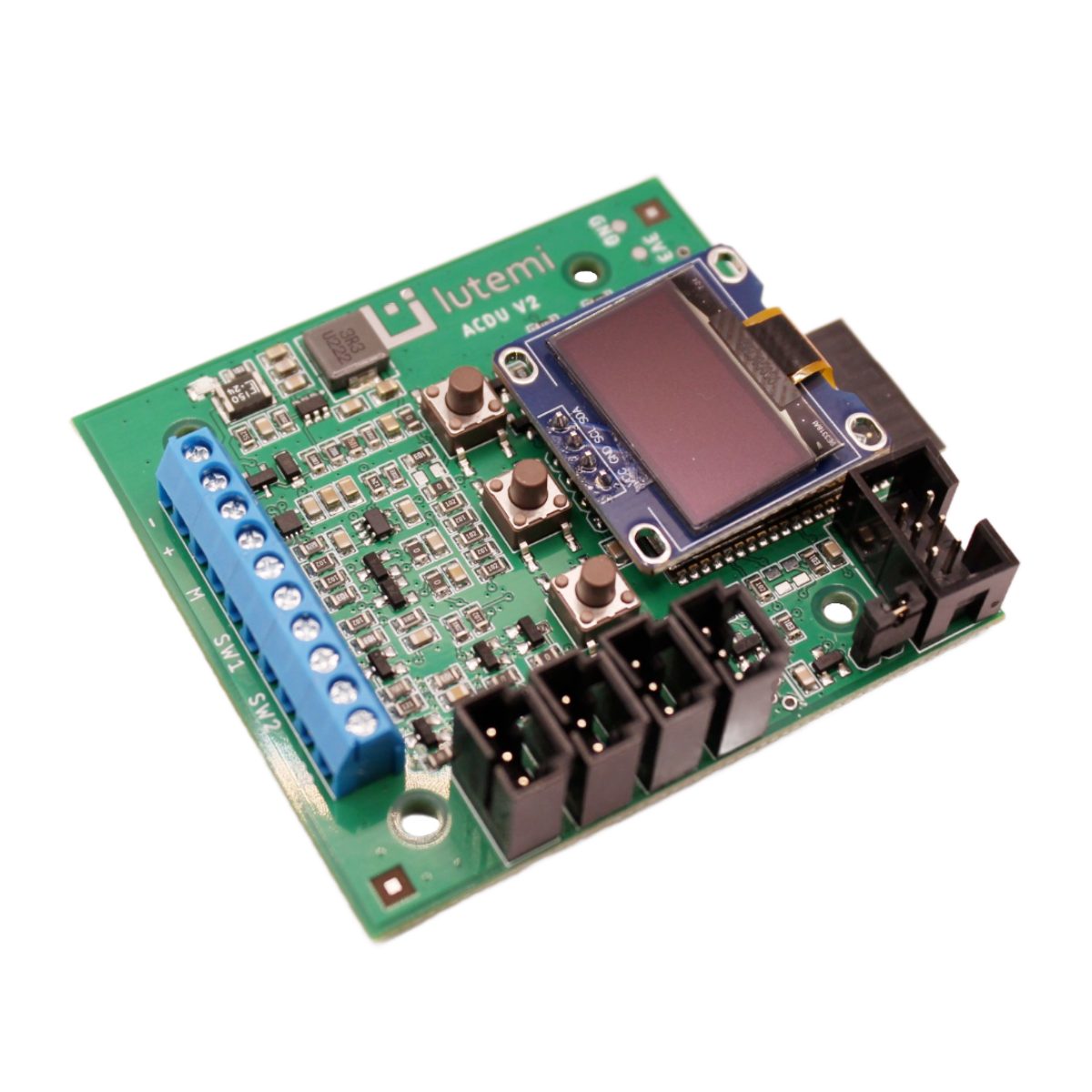

Unitatea permite umplerea automată cu apă în rezervor sau, dimpotrivă, golirea acestuia, fie cu ajutorul unei pompe, fie a unei ventile. Instalare simplă și activare rapidă. În funcționarea standard, unitatea folosește comutatoare de nivel pentru a determina nivelul minim și maxim, dar este posibil să folosiți și modul care, după activarea umplerii (de exemplu, printr-un buton), va porni umplerea pentru un timp determinat. Această funcție poate servi și ca protecție, când, în caz de defecțiune a comutatorului de nivel superior, după un timp setat, oprește umplerea și împiedică astfel supraalimentarea rezervorului.
Pe lângă unitatea ACDU în sine, veți avea nevoie și de aceste componente:
- Surse de 12 V DC, care va alimenta atât unitatea, cât și sarcina conectată (ventil, pompă, relé, ...), de ex. produsul 1476824244
- Ventil, pompă, relé etc. Unitatea permite activarea sarcinilor DC cu tensiune nominală de 12 V și curent maxim de 1,6 A.
- Comutatoare de nivel pentru a determina nivelul minim și maxim.
- (opțional) Cutie cu ieșire 1692337711

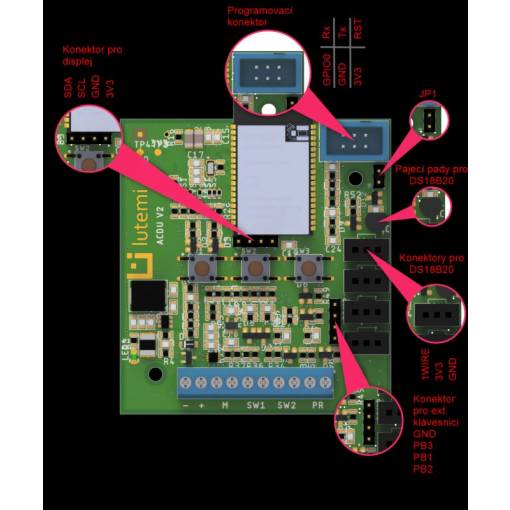

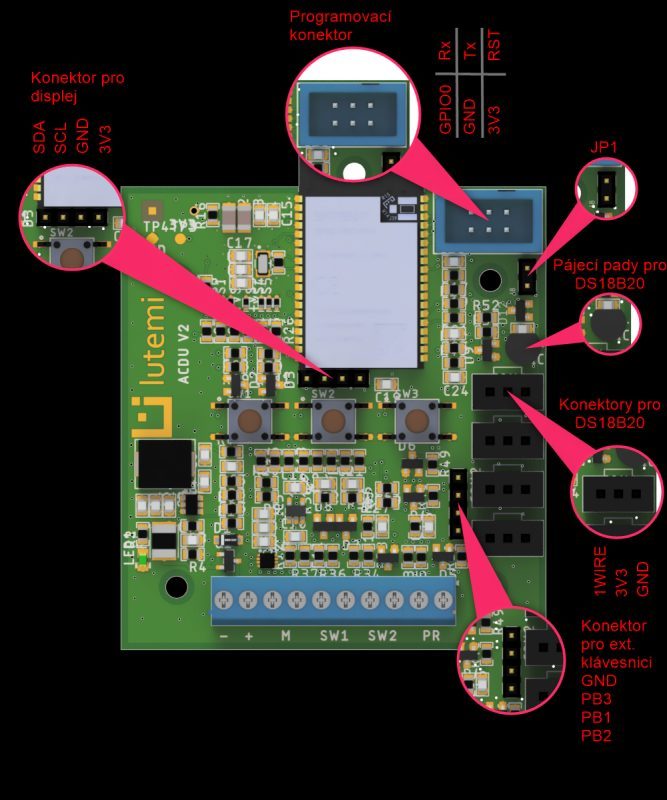

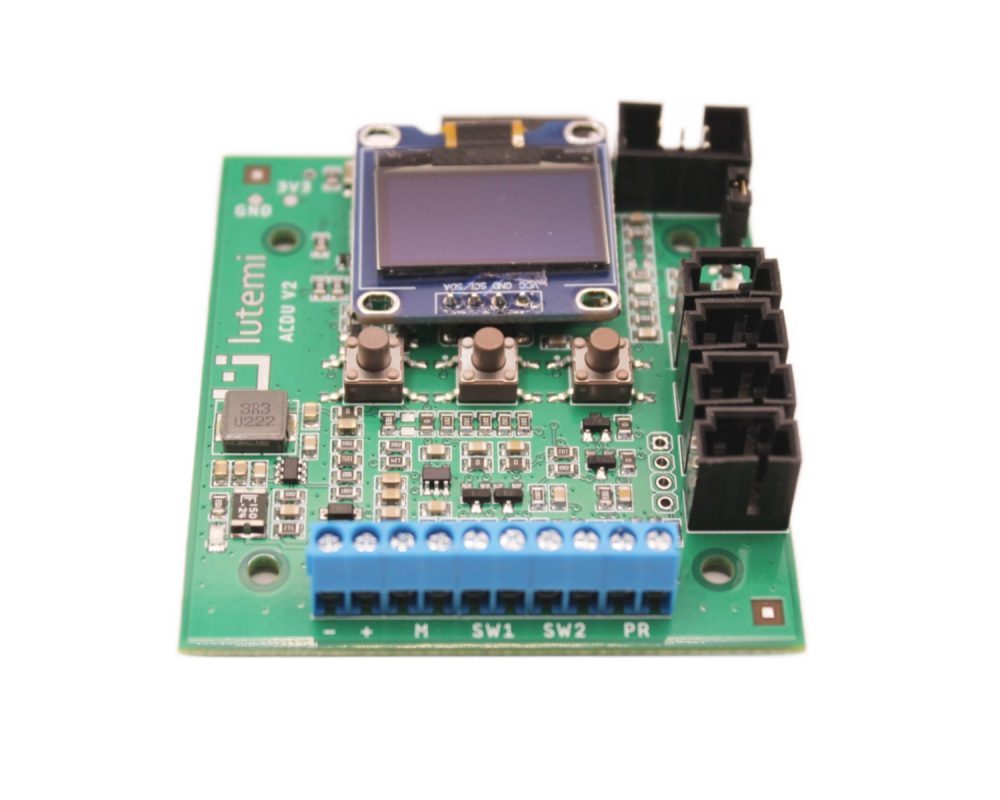

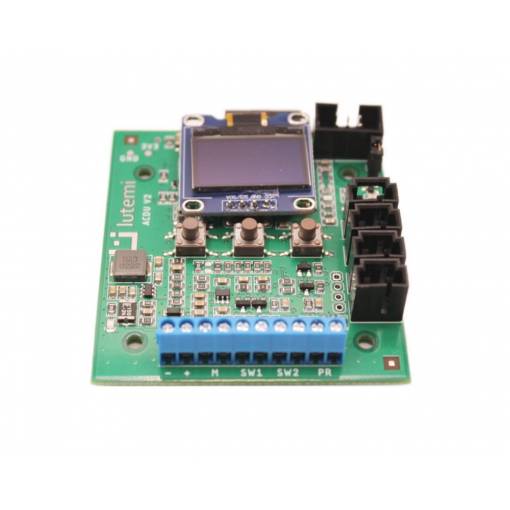

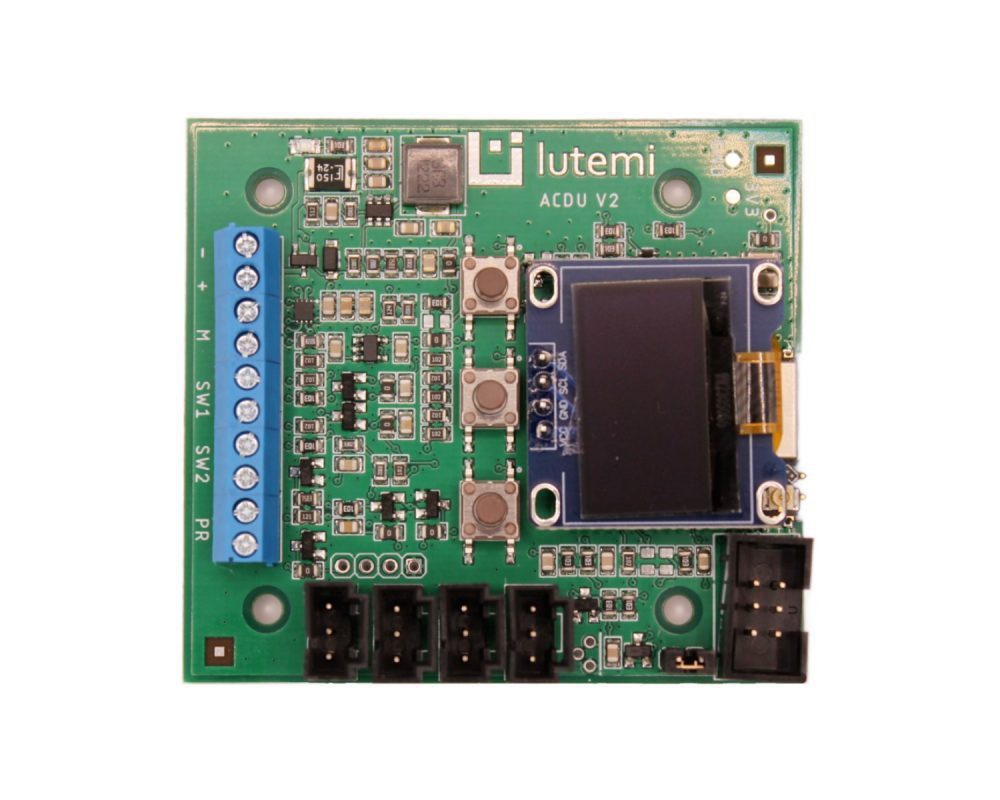

Conexiune
- Terminalele - și + : Alimentare, sursă de 12 V DC
- Terminal M: Sarcină DC - pompă, ventile, relé, contactor etc. Puterea maximă a sarcinii este de 18 W. La pompa trebuie să verificați direcția de rotație a motorului DC și, eventual, să inversați firele (schimbați polaritatea).
- La sarcini cu tensiuni nominale diferite de 12 V DC sau puteri mai mari de 18 W folosiți relee auxiliare.
- Terminal SW1: Comutator de flotare sau altul, care determină nivelul maxim (pentru golire, nivel minim).
- Terminal SW2: Comutator de flotare sau altul, care determină nivelul minim (pentru golire, nivel maxim) și va porni procesul de umplere (sau golire).
- Terminal PR: Neconectat
Prima activare
- Conectați modulul conform descrierii de mai sus
- În meniul Automatizare, setați elementul Automatizare pe Activat.
- Porniți umplerea activând comutatorul SW2 sau în meniul Automatizare -> Umplere selectați Umplere Manual.
Setări
Unitatea permite setarea parametrilor conform listei din structura meniului de mai sus. Pentru umplerea automată, aceste parametrii sunt cruciali:
- MaxDuraUmpl: Determină durata maximă în care ieșirea M este activată (de exemplu, pompă sau ventilație). După expirarea acestei perioade, ieșirea se dezactivează. Parametrul servește în principal ca o funcție de protecție, astfel încât rezervorul să nu se reverse în cazul în care comutatorul de flotare nu se activează și nu oprește astfel procesul de umplere. Această funcție poate fi dezactivată setând timpul la 00: 00.
- Meniul Comutatoare de Limită: Conține trei parametrii:
- Parametrul Utilizează [Da/Nu] determină dacă se va evalua starea comutatoarelor/flotatoarelor SW1 și SW2. Dacă valoarea este setată pe Nu, atunci se poate activa umplerea doar manual din meniu și umplerea se va opri doar după expirarea timpului MaxDuraUmpl (dacă timpul este 00: 00, ieșirea nu se va opri niciodată).
- Parametrul Tipul comutatoarelor determină dacă sunt folosite comutatoare/flotatoare cu contact de comutare (NO) sau contact de despărțire (NC).
- Parametrul Comutare de bază determină care comutator este considerat de bază și determină nivelul maxim al apei.
