Indiferent dacă tensiunea de intrare este de 5V, 12V sau 32V, ieșirea poate fi stabilizată, de exemplu, la 12V.
Caracteristici:
- Wide input voltage: 5 până la 32 VDC
- Tensiune de ieșire: 1.25V ~ 35V (toate tensiunile de intrare pot fi reglate arbitrar)
- Comutatoare MOSFET de 4A încorporate permit o eficiență de până la 94%; (Curent LM2577 este de 3A)
- Frecvență de comutare mare de 400kHz, fluctuațiile sunt mai mici (frecvența LM2577 este de doar 50 kHz)
Aplicații: energii solare fotovoltaice, energie eoliană și alte aplicații cu tensiune instabilă.
Parametrii tehnici:
- Specificațiile modelului: modul boost-buck automat DSN6000AUD
- Corectare: ajustare nesincronizată
- Interval de intrare: 5 până la 32 VDC
- Interval de ieșire: 1,25V ~ 35V
- Curent de intrare: 3A (max), fără încărcare 18mA (5V intrare, 8V ieșire, fără încărcare este mai mic decât 18mA, cu cât tensiunea este mai mare, cu atât curentul de încărcare este mai mare).
- Eficiență de conversie: <94%
- Frecvența de comutare: 400KHz
- Fluctuații de ieșire: 50mV (cu cât tensiunea este mai mare, cu atât mai mare este curentul, cu atât mai mari sunt fluctuațiile)
- Reglarea sarcinii: ± 0,5%
- Reglarea tensiunii: ± 0,5%
- Temperatura de operare: -40°C ~ +85°C
Sfaturi pentru ajustarea tensiunii de ieșire:
Trimmy sunt uneori din fabrica reglate complet în afara zonei în care se reglează tensiunea de ieșire. Dacă reglarea tensiunii de ieșire nu funcționează, încercați să rotiți trimul de 25x într-o direcție, apoi 50x în cealaltă.
Trimmy sunt uneori din fabrica reglate complet în afara zonei în care se reglează tensiunea de ieșire. Dacă reglarea tensiunii de ieșire nu funcționează, încercați să rotiți trimul de 25x într-o direcție, apoi 50x în cealaltă.

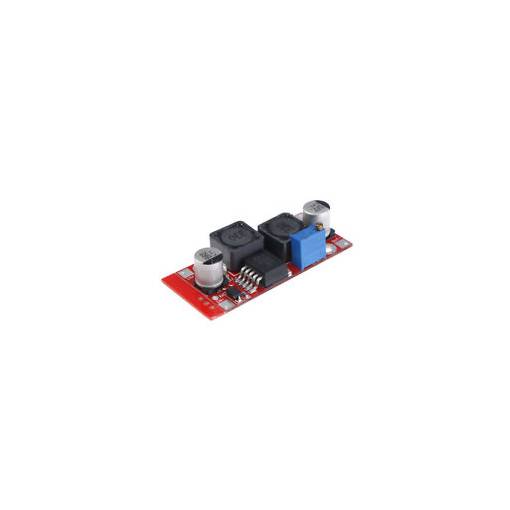

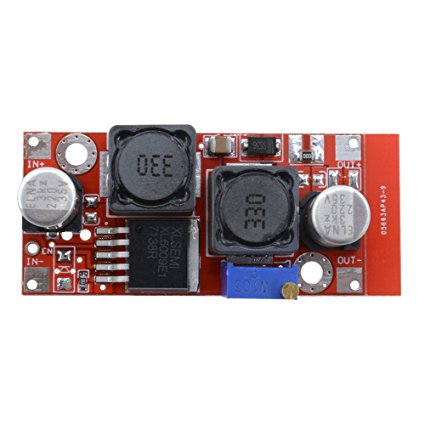

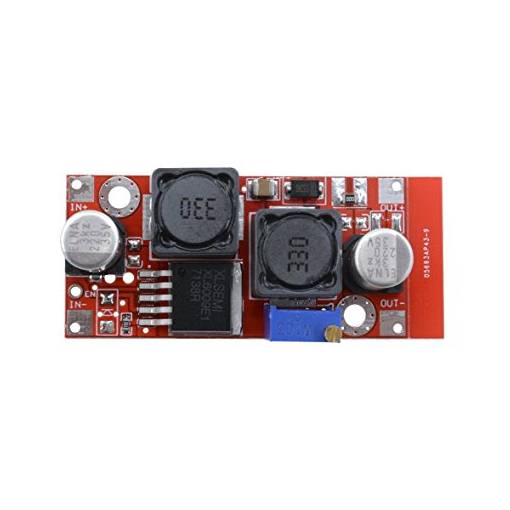

Pachetul conține un modul boost-buck step UP/DOWN pentru alimentarea solară.
