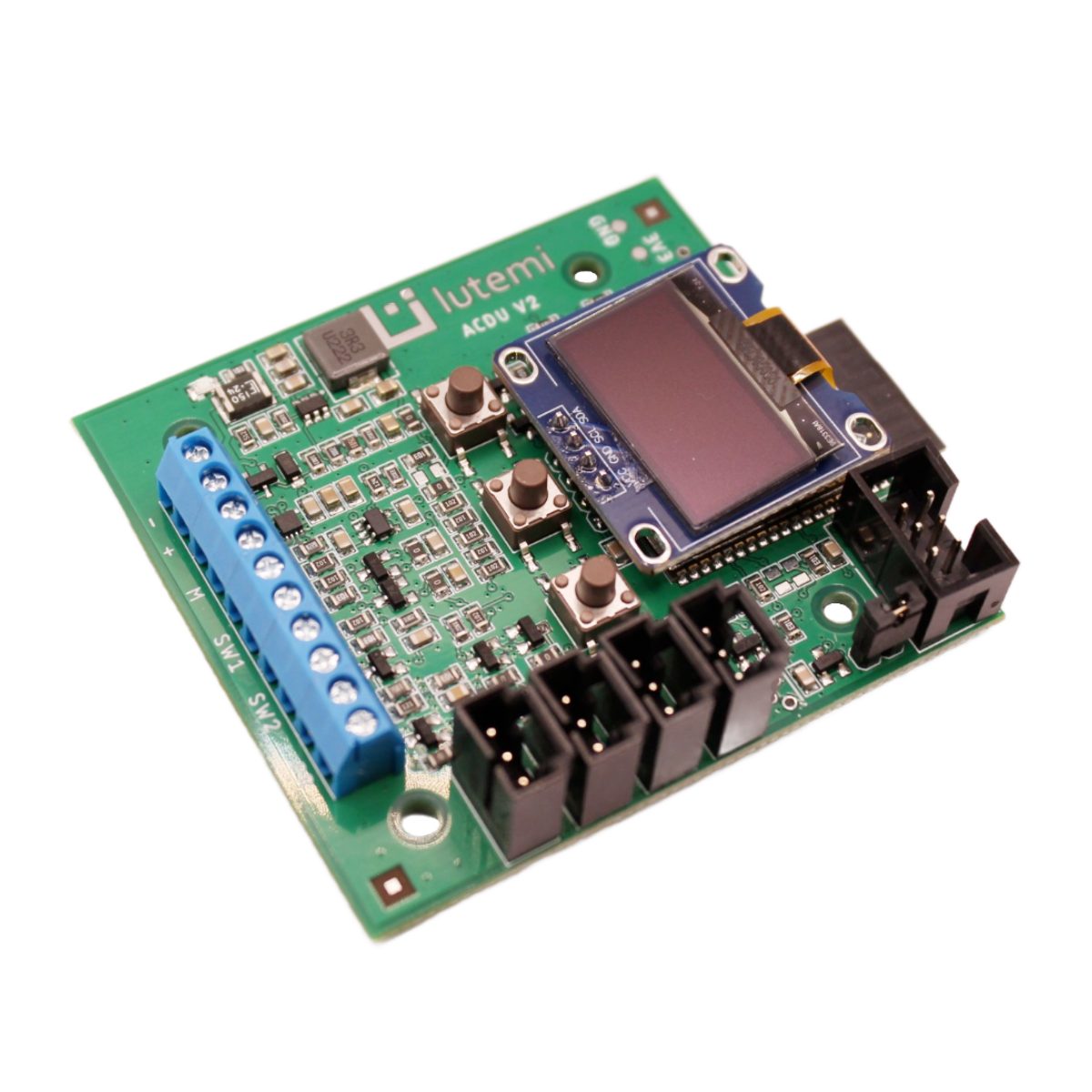

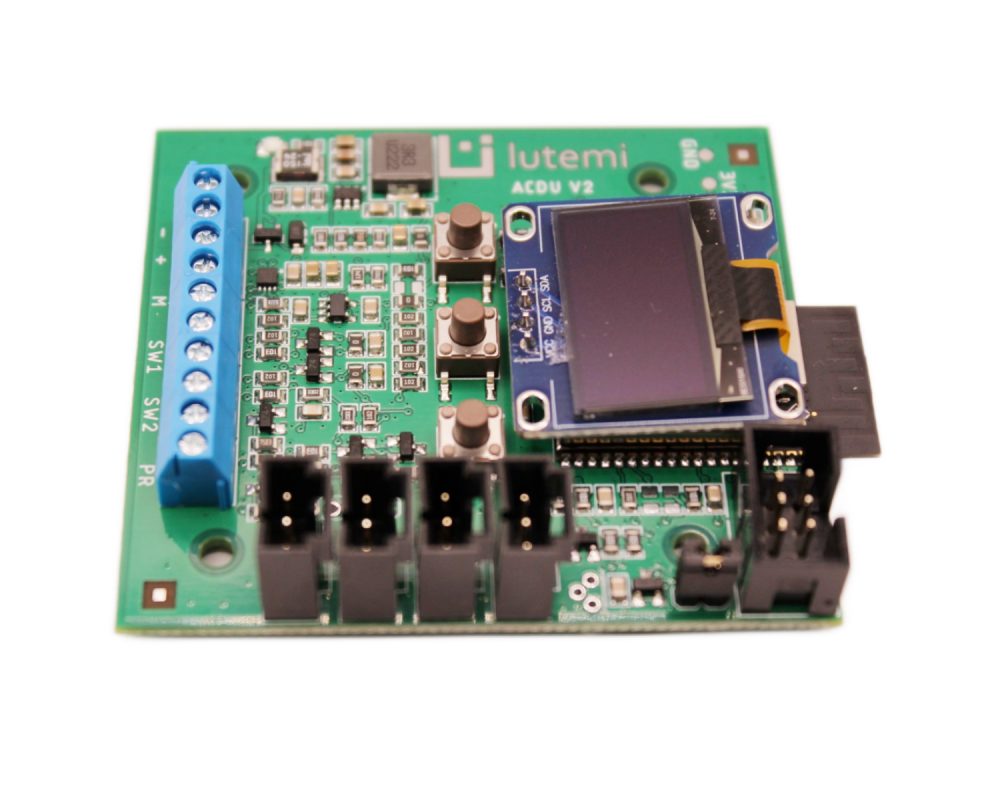

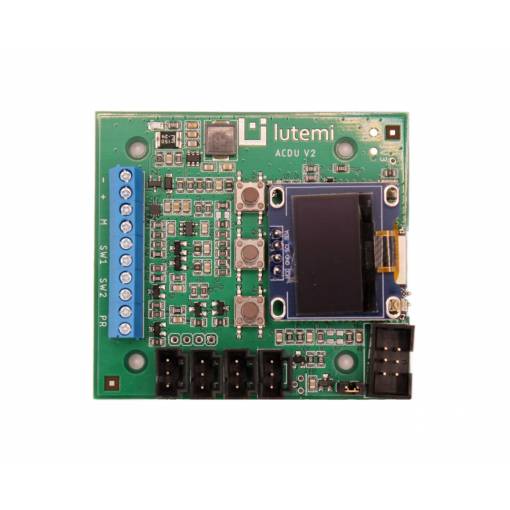

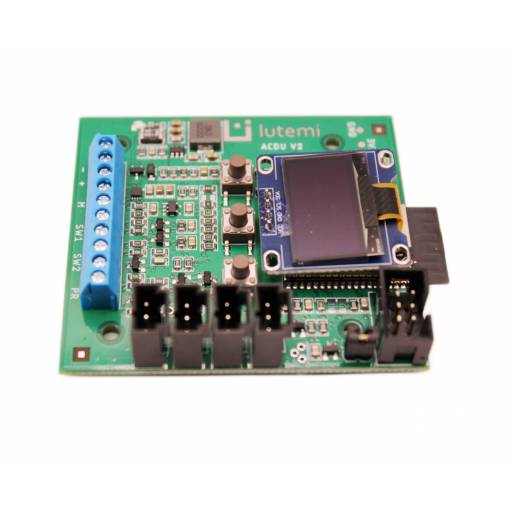

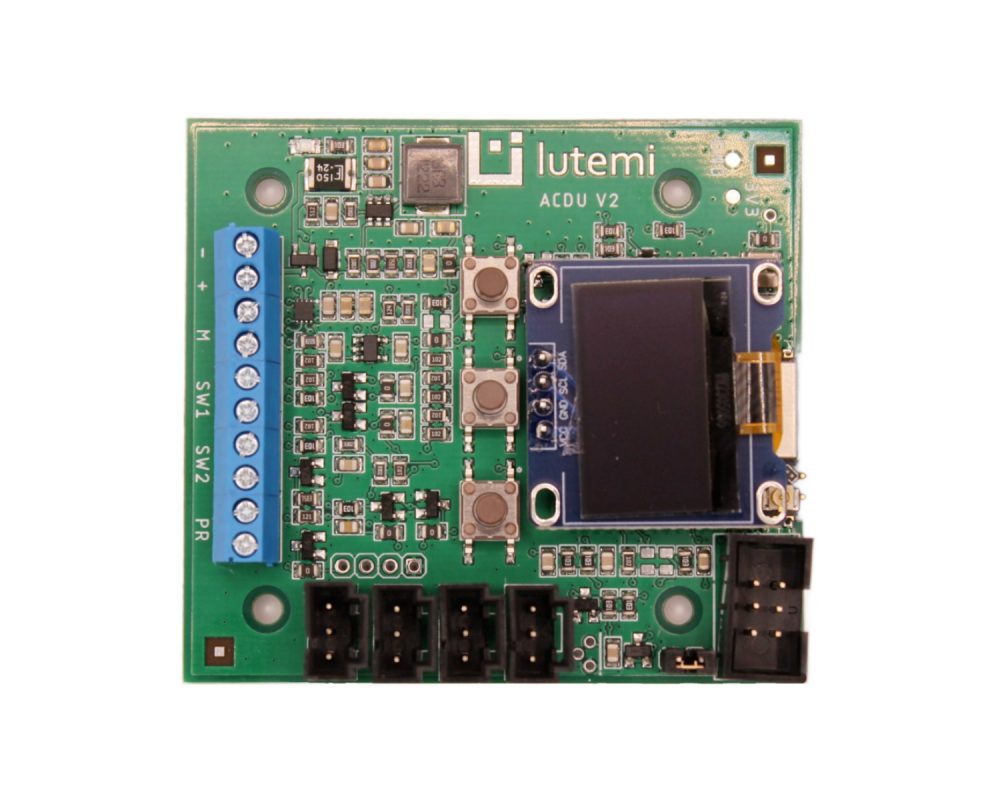

ACDU V2 este o unitate IoT programabilă universală cu modul ESP32. Include un ecran OLED, ieșire pentru motor de curent continuu (sau altă sarcină DC), două intrări digitale, o intrare analogică și interfață pentru senzori de temperatură DS18B20.
În această configurație este potrivit pentru sarcini de automatizare, cum ar fi:
- Pornirea DC
- Termostat
- Deschiderea automată a ușilor, ventilare
- Umplerea automată a apei
- Temporizator inteligent
- Termometru WiFi
Parametrii de bază
- Tensiune de alimentare 9–15 V DC cu protecție împotriva inversării polarității și protecție împotriva descărcării bateriei
- Microcontroler: SoC ESP32-WROVER-IE (suportă comunicație WiFi și BT)
- Driver DRV8220 pentru controlul sarcinii DC (motor, releu etc.), max. curentul sarcinii 1,6 A
- Două intrări digitale de 12V cu protecție la scurtcircuit (potrivit pentru conectarea unor întrerupătoare de capăt sau butoane de control)
- O intrare analogică potrivită pentru conectarea senzorilor de rezistență cu două fire (fotorezistor, termistori NTC)
- Posibilitate de conectare până la 5 termometre DS18B20 prin interfața 1-Wire (OneWire).
- Trei butoane pentru utilizatori cu contacte pentru conectarea unei tastaturi externe
- Ecran OLED de 0,96" cu driver SSD1306
Cum să începeți
Documentația completă a kitului de dezvoltare este aici.

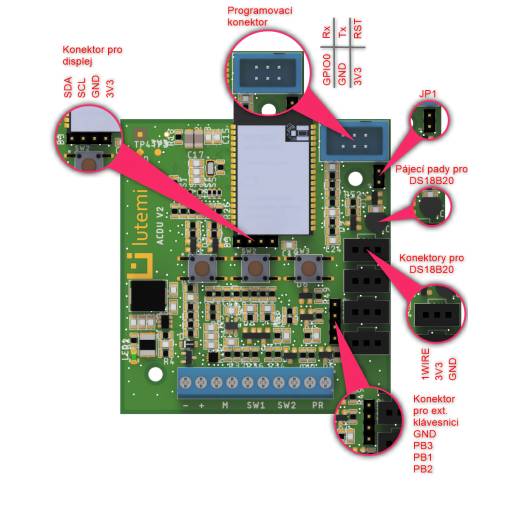

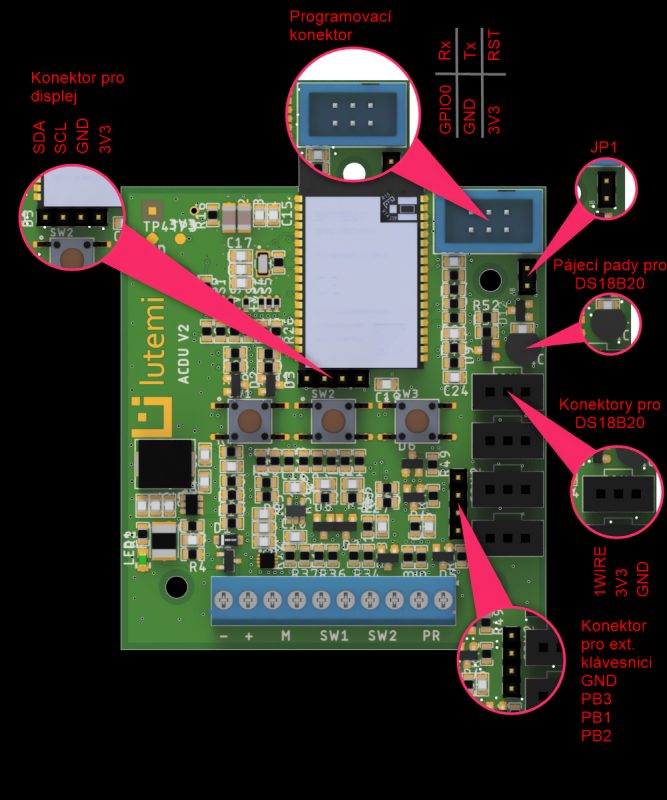

- Conectați programatorul ESP-PROG la conectorul cu 6 pini. De asemenea, puteți folosi acești programatori din oferta noastră.
- Conectați perifericele

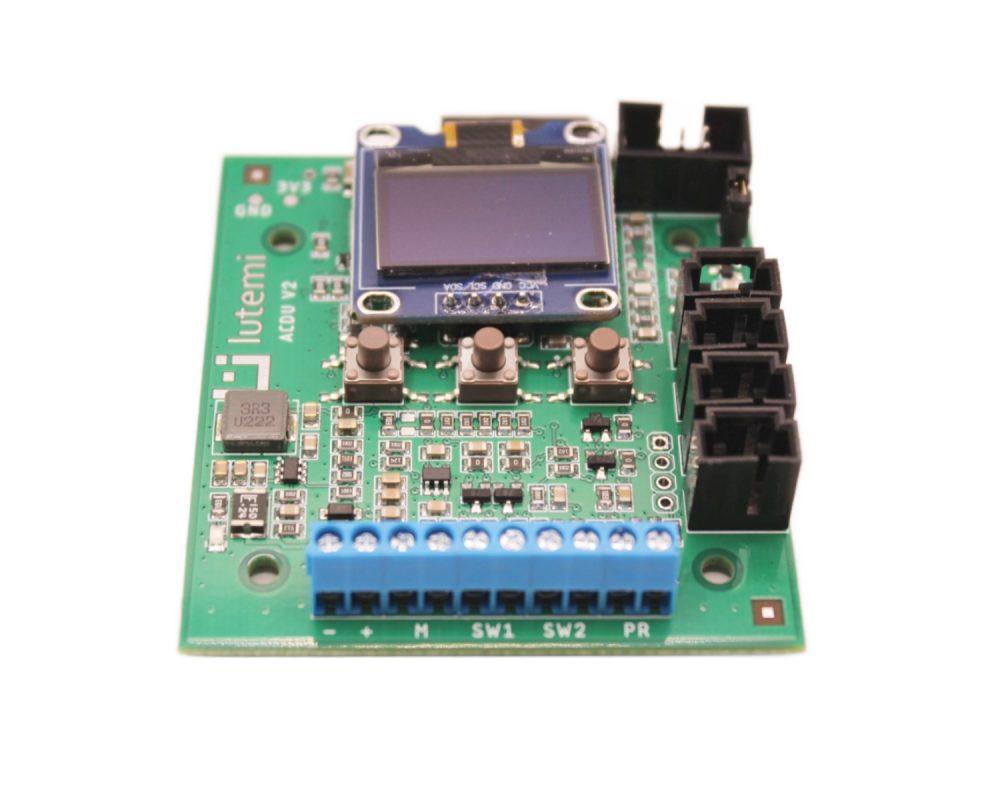

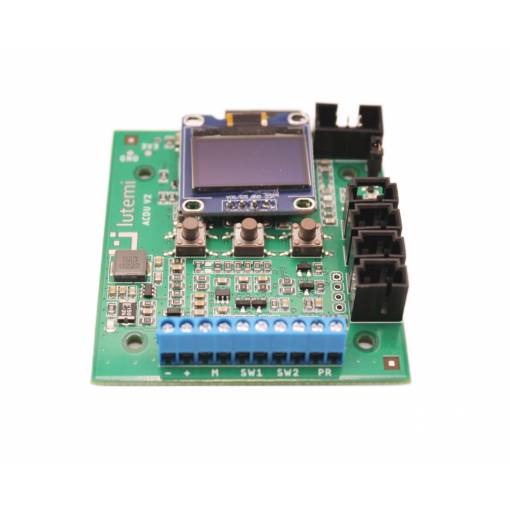

- Sursa de alimentare (9–15 V curent continuu) la terminalele - și +.
- Motor (sau altă sarcină de curent continuu) la bornele „M” (polarița nu este importantă).
- (opțional) SW1 (întrerupător standard de capăt), polaritatea nu este importantă.
- (opțional) SW2 (întrerupător standard de capăt), polaritatea nu este importantă.
- (opțional) PR – senzor de rezistență. Valoarea optimă a PR ar trebui să fie între 10 și 100 kΩ.
- (opțional) Senzori de temperatură DS18B20, trei se conectează prin conector, al cincilea poate fi conectat.
- Conectați puntea JP1 (connect pins). Cu conectarea ON, este posibil să efectuați programarea/actualizarea software-ului.
- Configurați mediul de dezvoltare (Arduino IDE, Platformio etc.).
Arduino IDE
- În Arduino IDE, selectați placa/kitul de dezvoltare ESP32 Dev Module, selectați portul COM corect.
- Instalați biblioteca ACDU de la JSC electronics
Platformio IDE
În Platformio IDE, modificați fișierul platformio.ini, inserați următoarea configurație:
[env: acdu]platform = espressif32framework = arduinoboard = esp32devupload_port = COM4
Produse compatibile
- Motoare DC 12V cu transmisie 25GA-370, motoare cu transmisie N20 și alte sarcini de 12V cu curent maxim de 1,6 A.
- Cutie 1692337711
- Surse de alimentare 12 V DC, de exemplu, produs 1627463309 și 1476824244 sau 1655209398
- Module relee 12V (posibilitate de conectare a două relee), de exemplu, produs 1646647915, 1610455915, 1646140742, 1517436347, 1609843025
- Întrerupătoare de capăt, opritoare, plutitoare și altele, de exemplu, acestea, acestea și acestea.
- Întrerupătoare și butoane
- Termistori NTC
- Fotorezistori 1438012295
Conținutul pachetului
Ambalajul conține un kit de dezvoltare Lutemi ACDU V2.
