Acest produs este un generator de forme de undă programabil, de joasă energie, capabil să genereze ieșiri de unde sinusoidale, triunghiulare și dreptunghiulare.
Generarea lungimilor de undă este necesară în diferite tipuri de măsurări de recepție, declanșatoare și reflectoare (TDR).
Frecvența și faza de ieșire sunt programabile prin software și permit o calibrare ușoară. Nu există piese externe.
Registrele de frecvență sunt pe 28 de biți: cu o frecvență de 25 MHz se poate atinge o rezoluție de 0,1 Hz; cu o frecvență de 1 MHz, produsul poate fi acordat la o rezoluție de 0,004 Hz.
Modulul are o interfață serial standard care permite o conexiune directă cu microprocesoarele.
Specificații:
- Frecvențe și faze programabile digital
- Consum de energie: 12,65mW, la 3 V
- Interval de frecvență de ieșire: 0 MHz până la 12,5 MHz
- Rezoluție de 28 de biți: 0,1 Hz la 25 MHz ora de referință
- Ieșiri de unde sinusoidale, triunghiulare și dreptunghiulare
- Alimentare: de la 2,3V la 5,5V
- Nu necesită piese externe

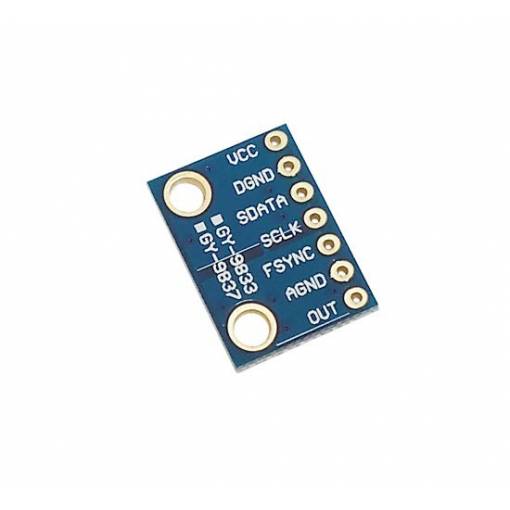

- Interfață cu 3 pini: SPI
- Interval de temperatură: -40°C până + 105°C
- VOUT Maxim: 0,65V
- VOUT Minim: 38mV
- Interval de temperatură operațională: între -40°C și + 105°C
- Specificații tipice: la 25°C
- Dimensiune: 17 x 12 mm

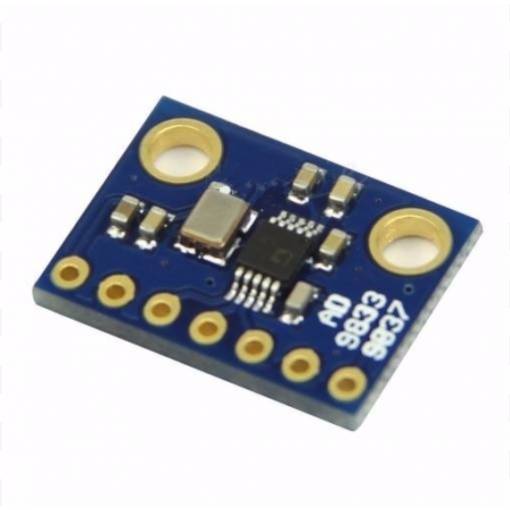

Ambalajul conține un generator de semnal DDS programabil pentru unde sinusoidale și dreptunghiulare AD9833.
