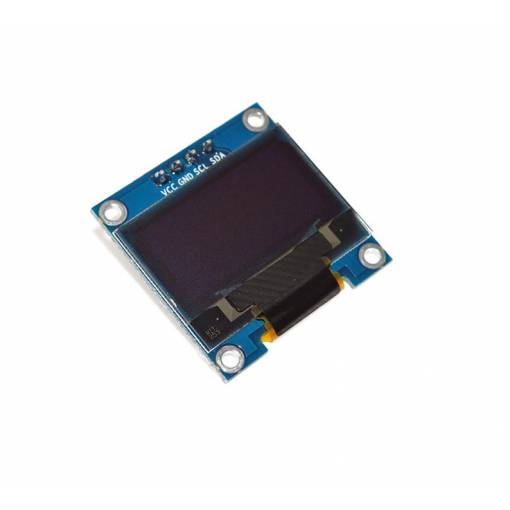

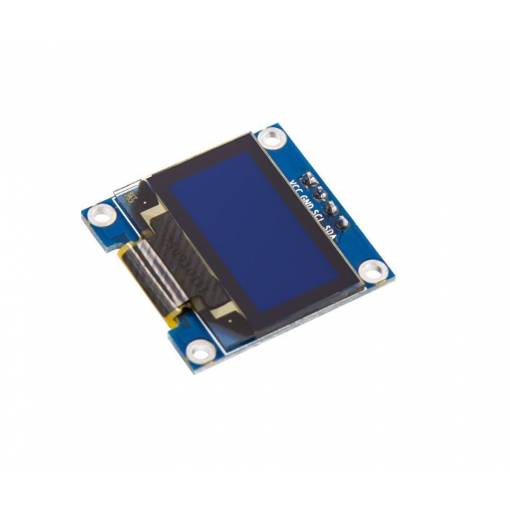

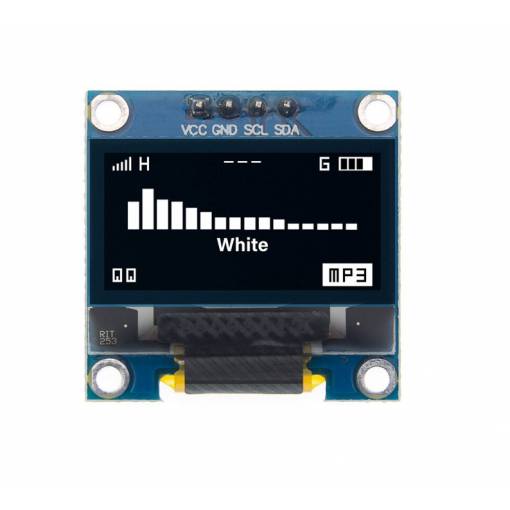

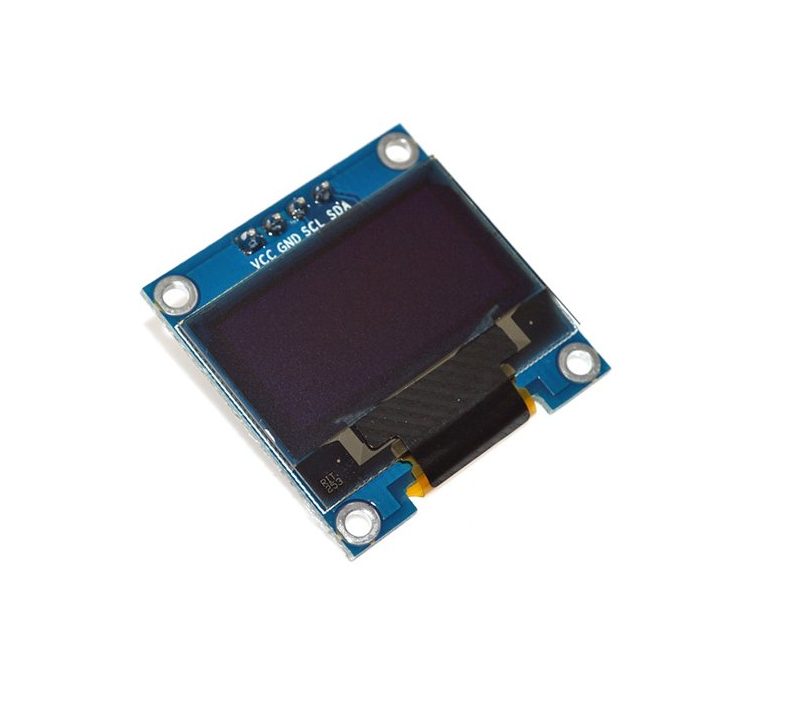

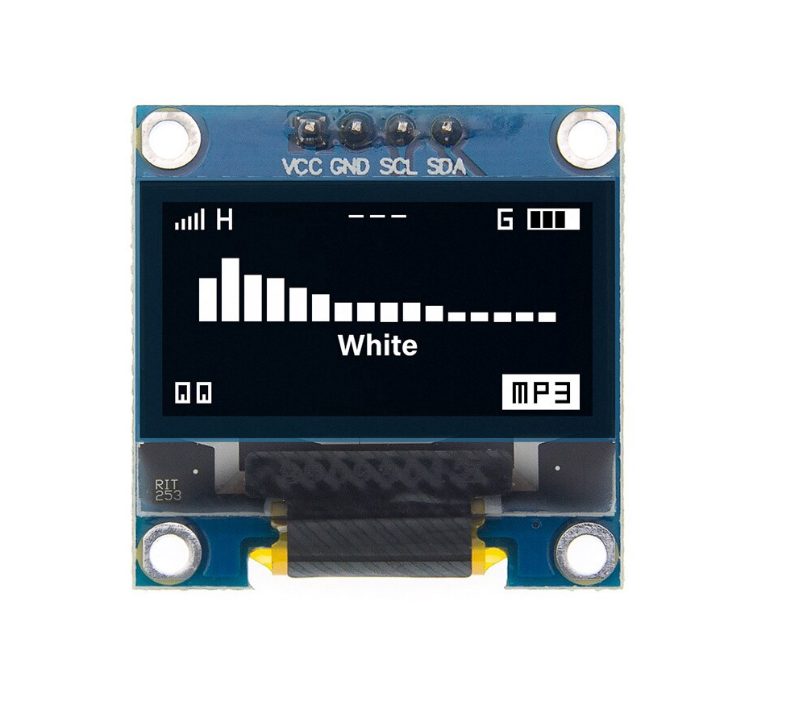

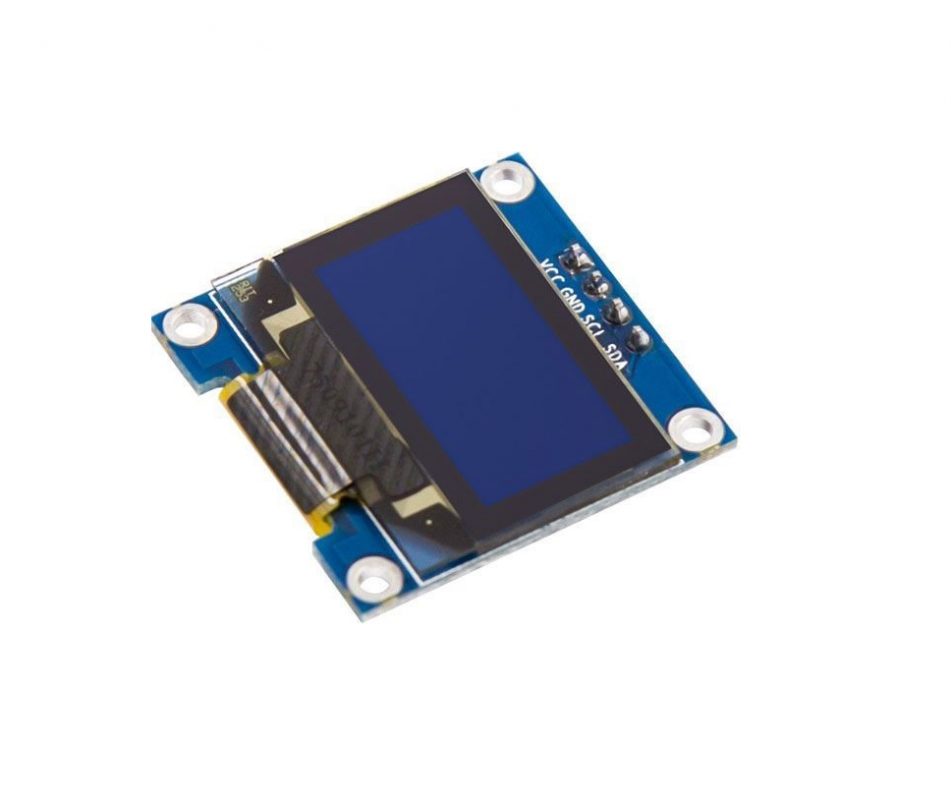

Ecranul OLED cu caractere albastre are multe avantaje în comparație cu ecranele LCD alfanumerice.
Face parte din ele o rezoluție mai mare (în acest caz 128x64 puncte) sau un consum mai mic, datorită faptului că la un ecran OLED se luminează doar acele puncte care sunt activate.
Specificații:
- Bus: IIC I2C
- Diagonala: 0,96"
- Rezoluție: 128 x 64pixeli
- Culoare: Alb
- Powers: 40mW
- Alimentare: 3,3 - 5V DC
- Temperatura de operare: -30 până la +80°C

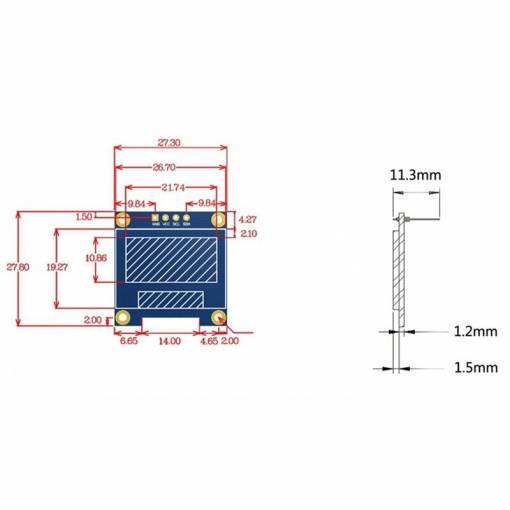

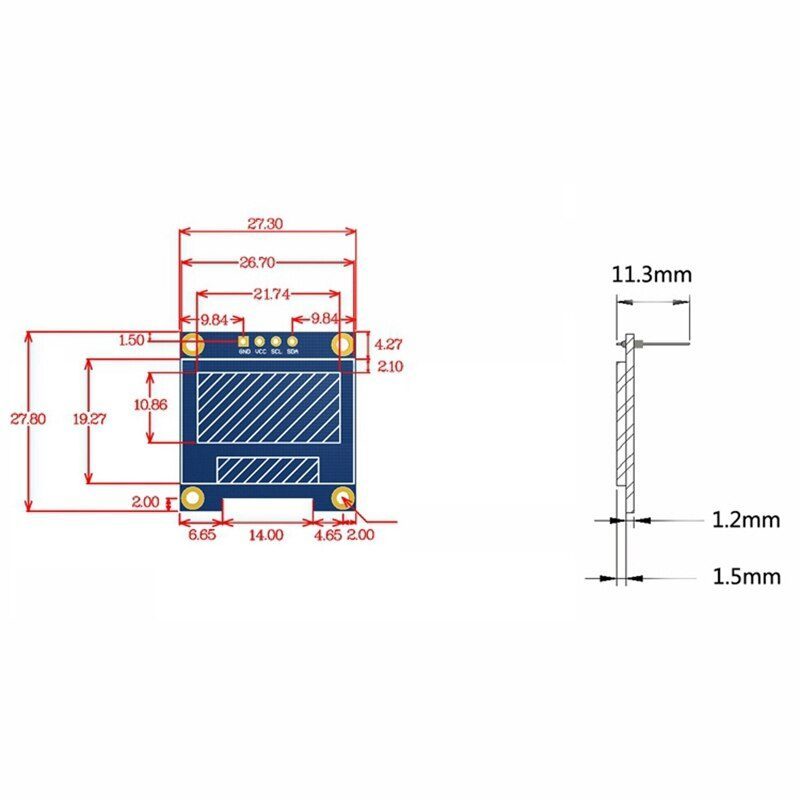

- Dimensiuni: 27 x 27 x 4,1 mm
- Driver: SSD1306
Conectivitate:
- VCC
- GND
- SCL
- SDA
Șina de pini este conectată.
Ambalajul conține un ecran OLED.
FAQ

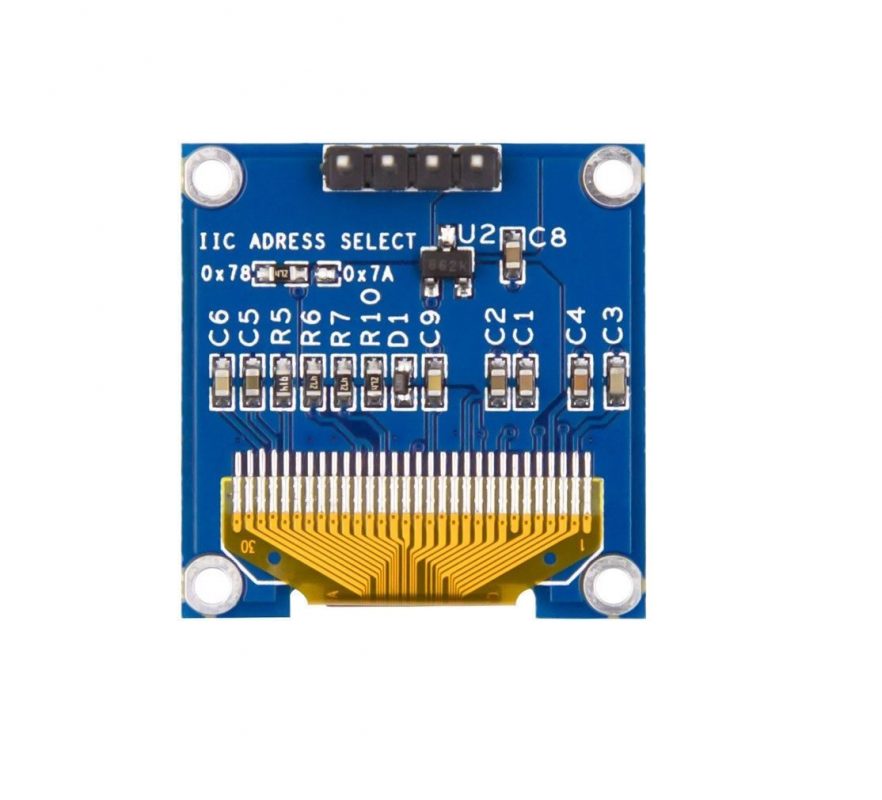

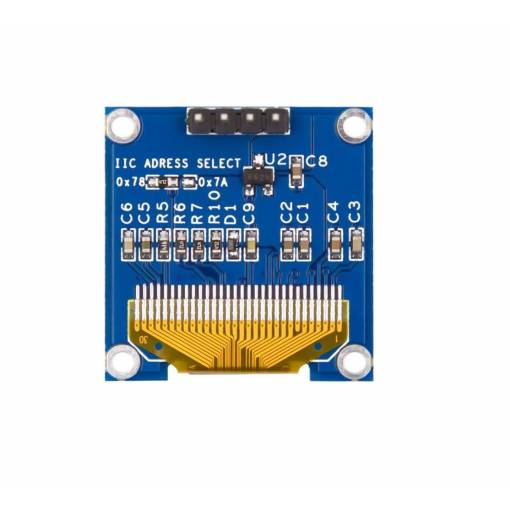

1) Cum determin adresa I2C a dispozitivului?
Consultați articolul nostru pe site, unde este descrisă această problemă.
2) Ecranul arată puncte albe la întâmplare pe laturi. Ce să fac cu asta?
- Descărcați biblioteca U8G2 prin managerul de biblioteci din Arduino IDE.
- Deschideți exemplarul Hello world. Fișier → Exemple → U8G2→ full buffer → Hello world.
- Selectați driverul deactivând unul dintre rândurile 58–262. Recomandăm să încercați rândul 75. Dacă nu funcționează, încercați unul dintre rândurile 66–69.
- Încărcați programul.
