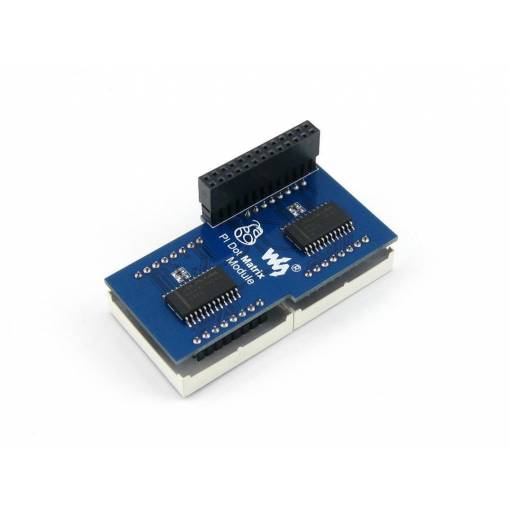

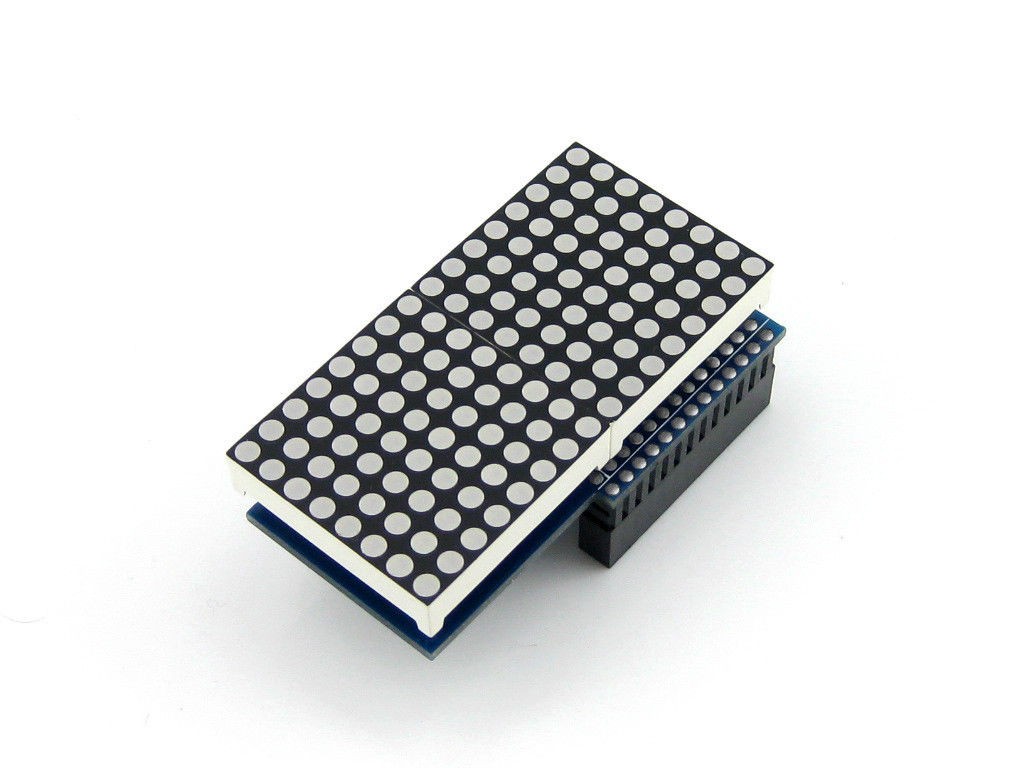

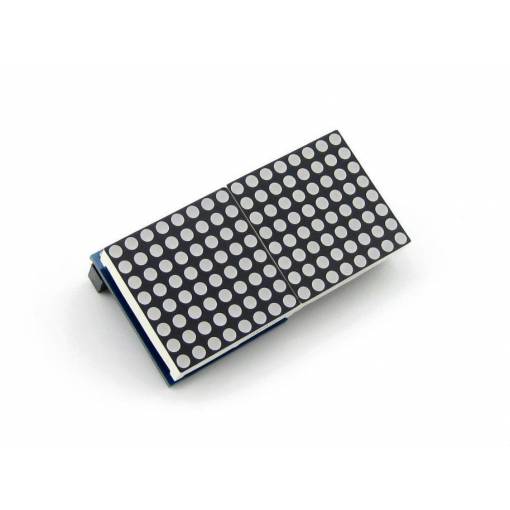

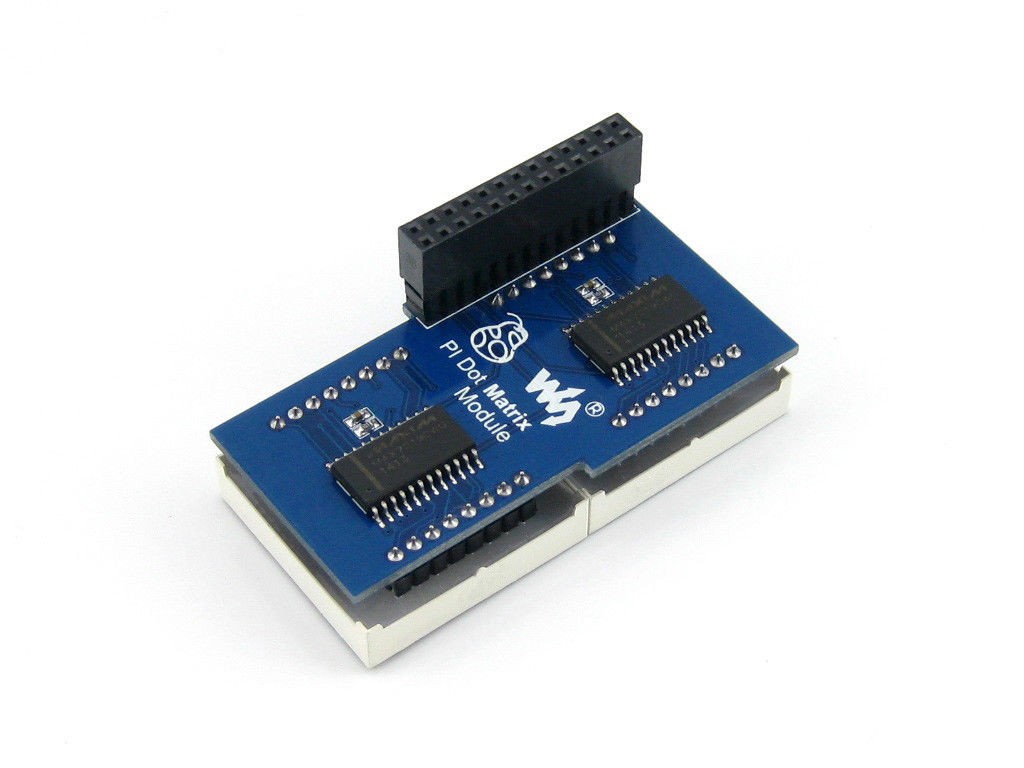

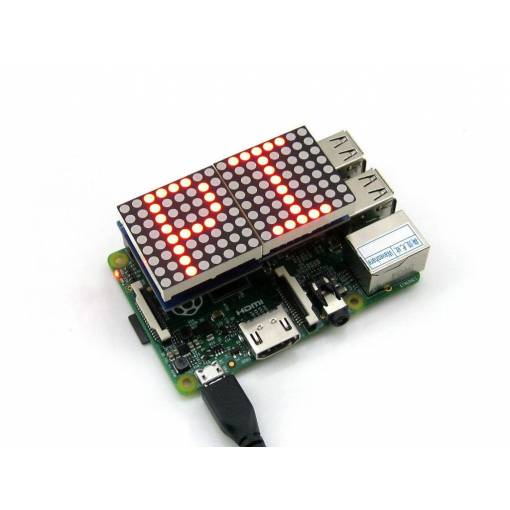

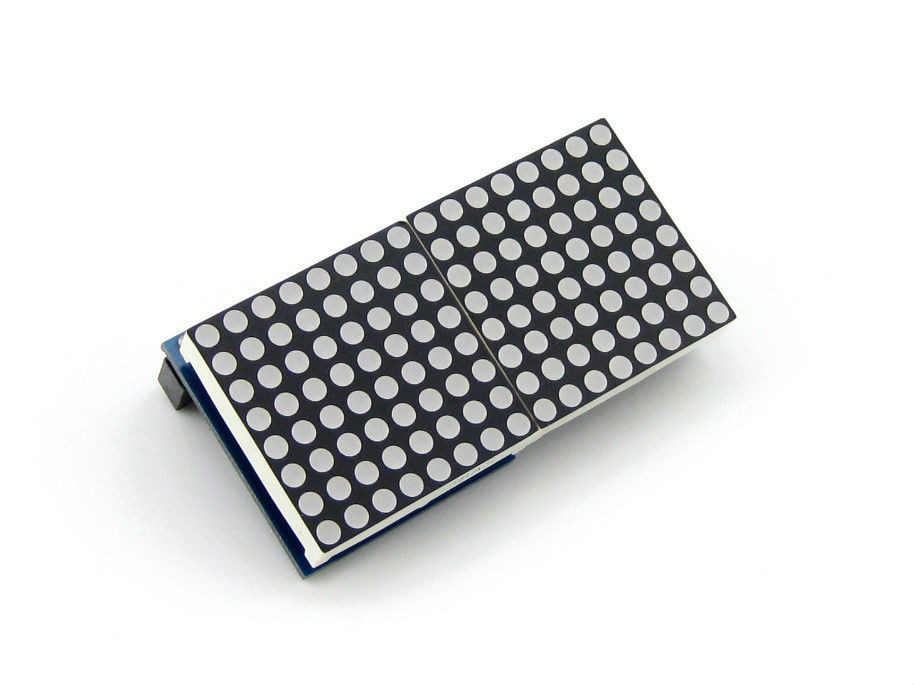

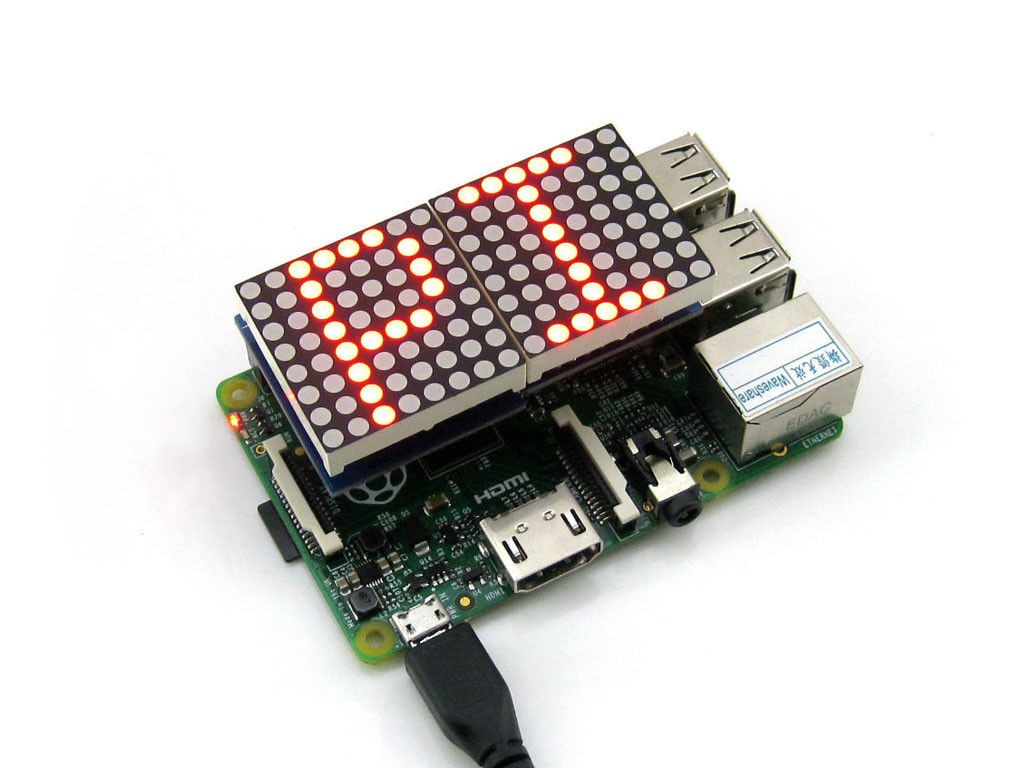

Modul LED matrice pentru Raspberry, ai nevoie să citești o valoare măsurată de la distanță? Acest shield luminos permite o citire perfectă chiar și la distanțe lungi.
Specificații:
- Driver: MAX7219
- Tip matrice: catod comun 8 x 8
- Culoare LED: roșie
- Dimensiuni: 64,3 x 35 x 26,5 mm
| Mapare pini | ||
| PIN NO. | SIMBOL | DESCRIERE |
| 1, 17 | 3.3V | alimentare pozitivă (intrare 3.3V) |
| 2, 4 | 5V | alimentare pozitivă (intrare 5V) |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 | NC | NC |
| 6, 9, 14, 20, 25 | GND | masă |
| 19 | MOSI | intrare date |
| 23 | SCK | ceas |
| 24 | CE0 | selecție cip |
