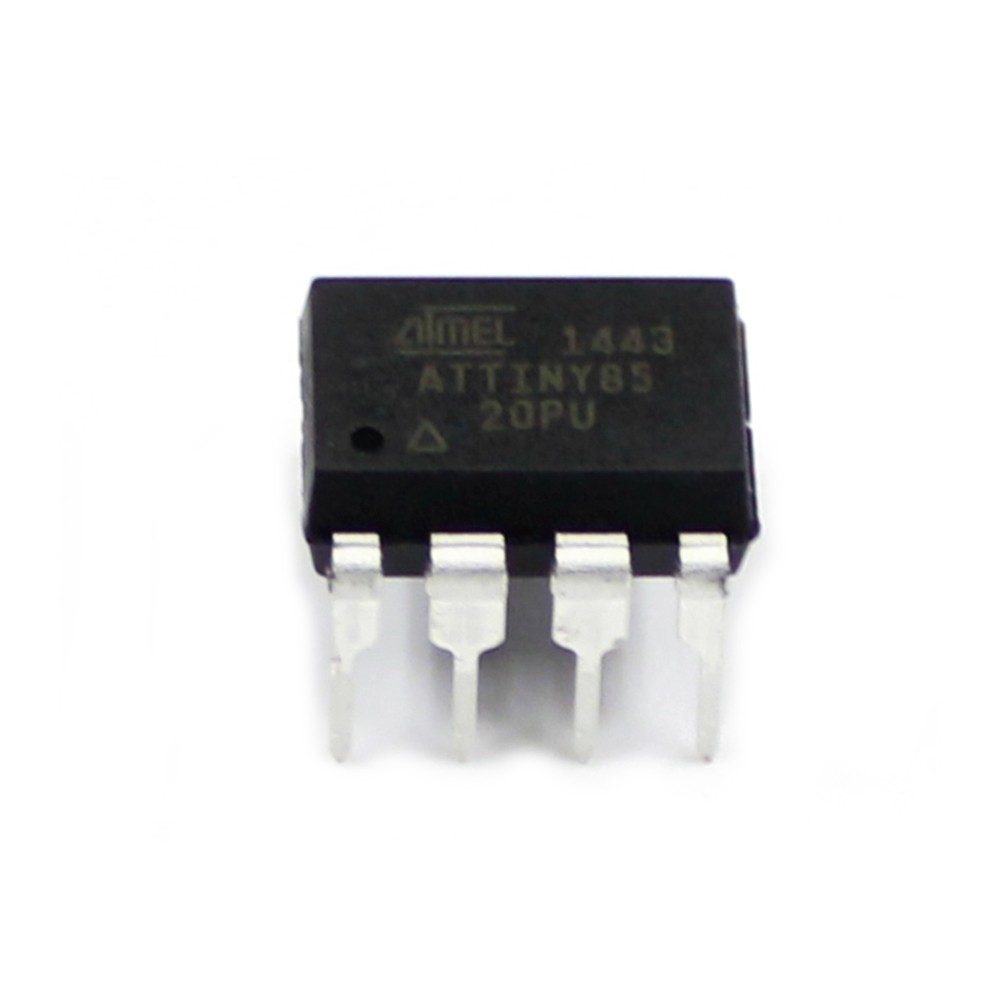

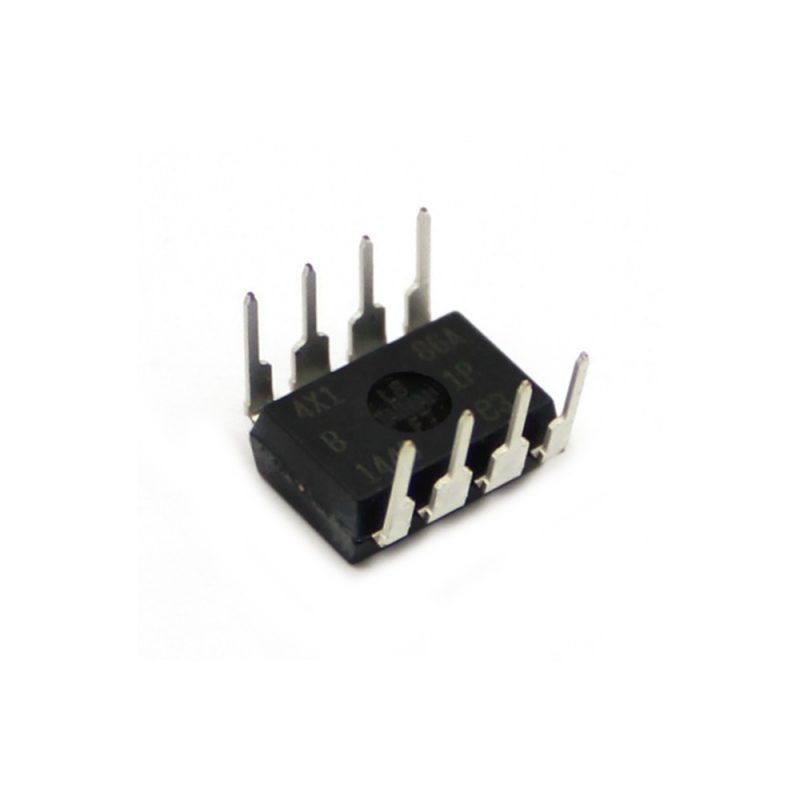

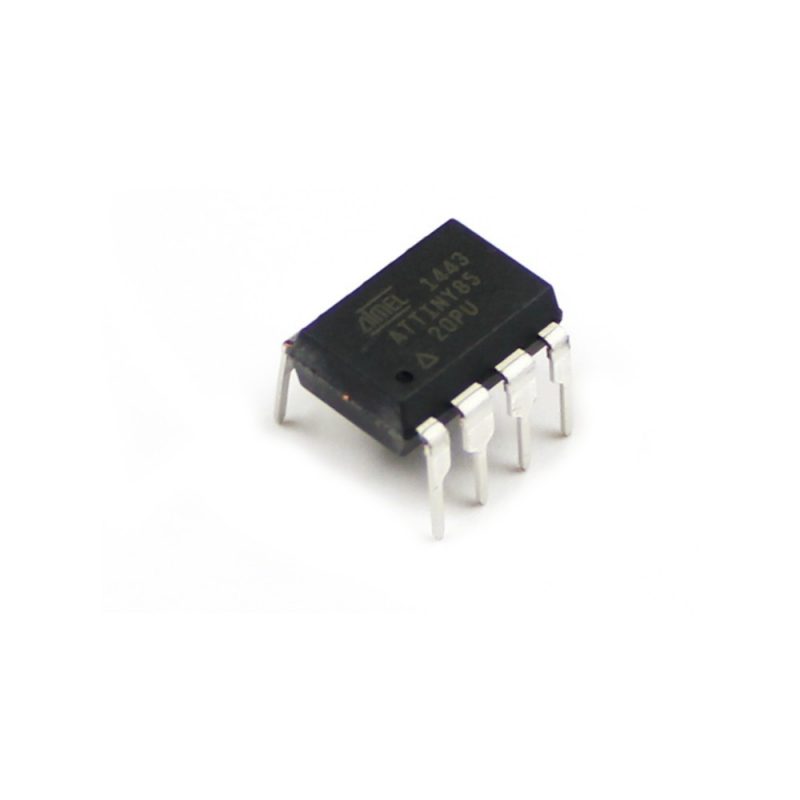

Microcontroler foarte mic și practic cu multe funcții.
Specificații:
- Microcontroler AVR® de 8 biți cu consum redus de energie
- Arhitectură RISC avansată
- 120 instrucțiuni efective - majoritatea instrucțiunilor sunt executate în ciclul de tact
- 32 x 8 registre de lucru pentru scopuri generale
- Funcționare complet statică
- Memorie programabilă și de date nevolatilă
- 2/4/8K bytes de memorie Flash programabilă în sistem
- Durabilitate: 10.000 cicluri de scriere/ștergere
- 128/256/512 bytes de memorie EEPROM programabilă în sistem
- Durabilitate: 100.000 cicluri de scriere/ștergere
- 128/256/512 bytes de memorie SRAM internă
- Blocarea de scriere pentru auto-programarea programului Flash și securizarea datelor EEPROM
- Timer/counter de 8 biți cu pre-scaler și două canale PWM
- Timer/counter de 8 biți de mare viteză cu pre-scaler independent
- 2 ieșiri PWM de mare frecvență cu registre de comparare independente de ieșire
- Generator programabil de timp mort
- USI - interfață serială universală cu detector de starea de activare
- ADC de 10 biți
- 4 canale unidirecționale
- 2 perechi de canale diferențiale ADC cu amplificare programabilă (1x, 20x) - Măsurarea temperaturii
- Timer watchdog programabil cu oscilator independent pe cip
- Comparator analogic pe cip
Funcții speciale ale microcontrolerului:
- Sistem de debug pe cip debugWIRE
- Programare în sistem prin intermediul portului SPI
- Surse externe și interne de întrerupere
- Moduri de consum redus în inactivitate, reducerea zgomotului ADC și oprirea
- Circuit îmbunătățit de resetare la pornire
- Circuit programabil de detecție a întreruperii de alimentare
- Oscilator intern calibrat
- Intrări/ieșiri și ambalaje
- 6 linii I/O programabile
- 8 pini PDIP, 8 pini SOIC, 20 pini QFN/MLF și 8 pini TSSOP (numai ATtiny45/V)
Tensiune de funcționare:
- 1.8 - 5.5 V pentru ATtiny25V/45V/85V
- 2.7 - 5.5 V pentru ATtiny25/45/85
Faza de viteză:
- ATtiny25V/45V/85V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
- ATtiny25/45/85: 0 - 10 MHz @ 2.7 - 5.5 V, 0 - 20 MHz @ 4.5 - 5.5 V
- Intervals de temperatură industriale
- Consum redus de energie
Mod activ: 1 MHz, 1.8V: 300µA
Mod de oprire: 1.1 mAh 0.1 µA la 1.8V
