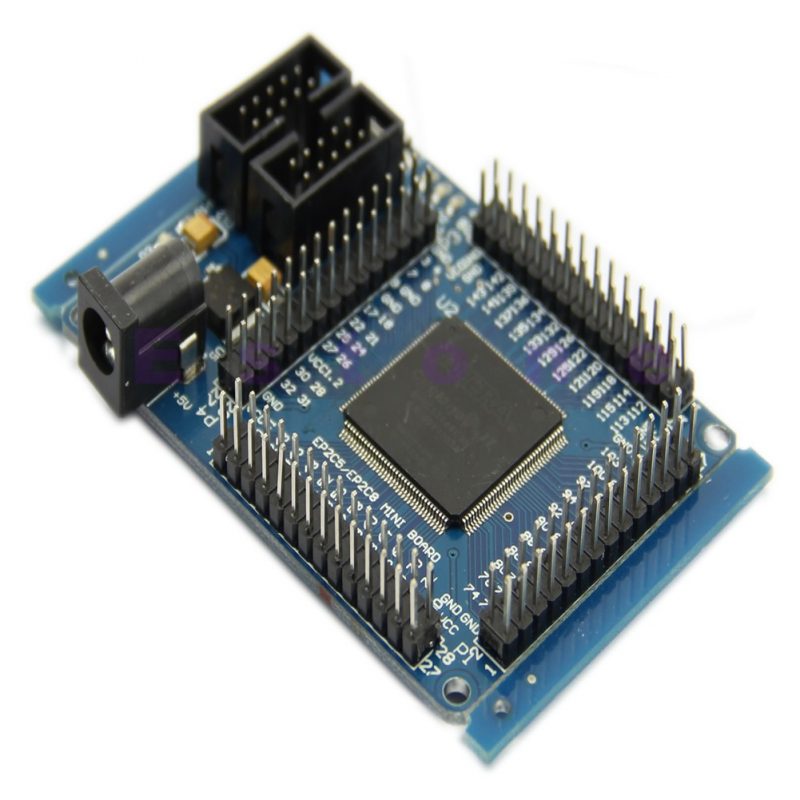

Kit de dezvoltare cu o platformă FPGA. Partea de livrare include programator ALTERA USB JTAG și debugger.
Toate porturile IO și pinul pentru ceas trec prin pinul de conectare (orice dintre aceste interfețe pot fi utilizate pentru extinderea memoriei și perifericelor).
Filtrare de înaltă calitate a sursei de alimentare cu condensator tantal.
Specificatii:
- Dimensiune: 60 x 80 mm
- Chip: EP2C5T144 FPGA
- Configurație: Chip EPROM EPCS4
- Dimensiune: 4Mbit
- Alimentare: 5V
- Indicator de alimentare: da
- Comutator de resetare: da
- Placă: 3 LED-uri SMD
- Interfață: USB
- Pentru descărcare: FPGA/CPLD
- Debugging: NIOS II
Caracteristici:
- Compatibil cu: ALTERA USB BLASTER
- Suport pentru toate seriile de dispozitive Altera
- CPLD: MAX3000, MAX7000, MAX9000, MAXII
- FPGA: Stratix, StratixII, StratixIII, StratixIV, Cyclone, CycloneII, CycloneIII, CycloneIV, ACES1K, APEX20k, FLEX10K
- Configurație activă a seriei de dispozitive: EPCS1, EPCS4, EPCS16, EPCS64
- Configurație extinsă a seriei de dispozitive: EPC1, EPC4
- Suport modul: AS, PS și JTAG
- Suport pentru analizor logic integrat: SignalTap II
- Suport: Quartus II 4.0 și versiunile superioare
- Suport: Windows XP, Windows Vista, Windows 7 și Linux

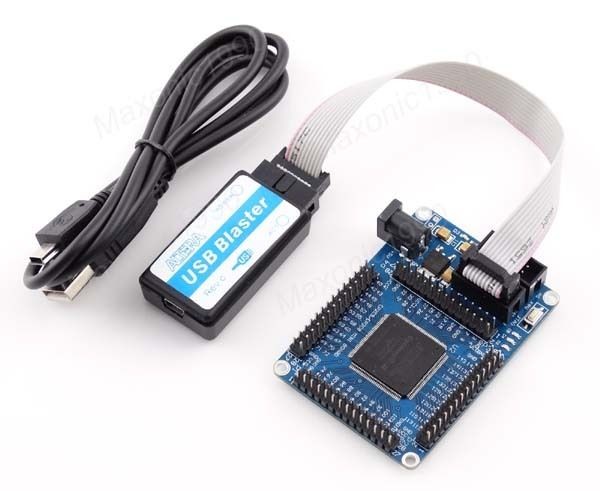

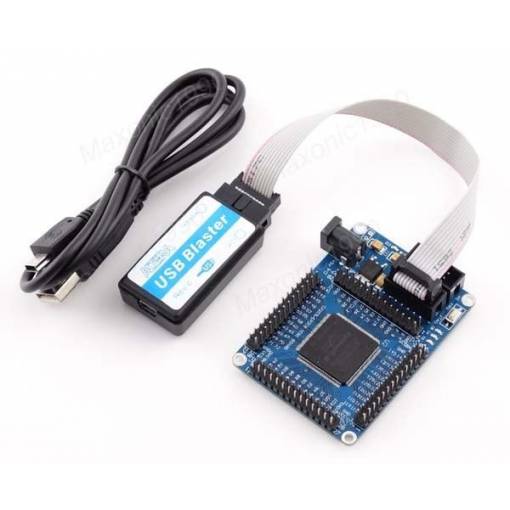

Pachetul conține:
- 1x Programator USB BLASTER
- 1x Cablul de conectare JTAG de 10 pini
- 1x Cablul USB
- 1x FPGA ALTERA Cyclonell EP2C5T144 Mini
- 1x Platformă de dezvoltare
