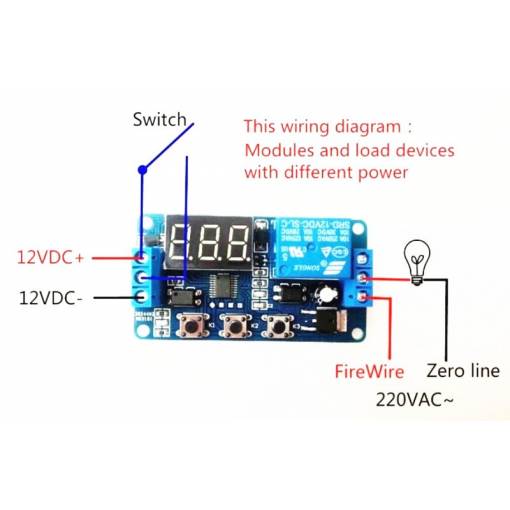

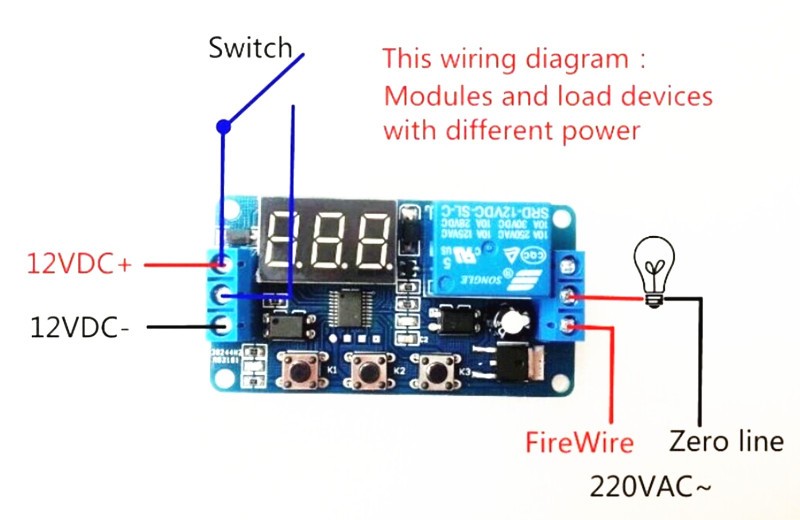

Conectați simplu contactele și releul se va activa pentru perioada specificată. Utilizarea unui inter în și ieșire optically izolată. Rezistență mai mare la interferențe.
Parametrii produsului:
- Dimensiuni: 64,2 x 34,8 x 18,5 mm
- Releu: 49VAC 5A, 30VDC 5A
- Curent în repaus: 20mAh
- Curent de funcționare: 50mAh
- Tensiune de alimentare: 10 ~ 16V
- Durabilitate: 100,000x activare
- Temperatura de funcționare: -40 ~ 85°C
Descrierea modurilor:
- P1: După impulsul de intrare, releul este activat pentru timpul setat T1.
- P2: După impulsul de intrare, modul numără timpul setat T1, activează releul, numără timpul setat T2 și releul se oprește.
- P3: Buclă infinită, unde releul este oprit pentru T1 și activat pentru T2
- P4: Imediat după impulsul de intrare, releul este activat. Numărătoarea se inițiază doar atunci când semnalul de intrare dispare. După trecerea timpului T1, releul este oprit.

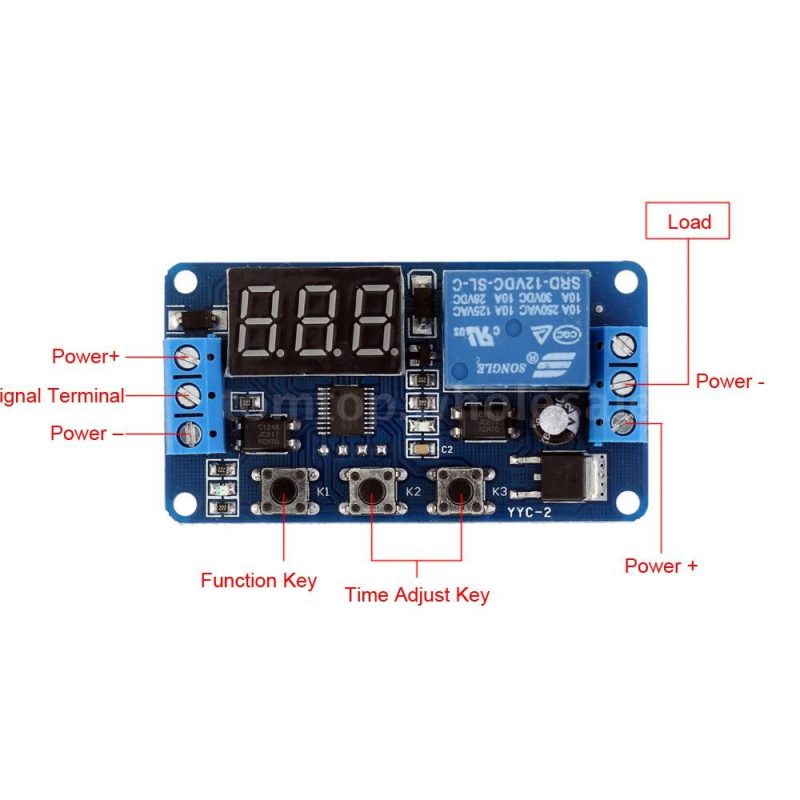

Setarea timpului T1 în modul P1 și P4: Prin apăsarea butonului K2, schimbați ordinea (sute, zeci, unități), prin apăsarea butonului K3 schimbați valoarea. După setarea tuturor valorilor, puteți schimba și poziția virgulei zecimale. Dacă virgula zecimală nu luminează, este setat intervalul 0–3999 secunde. Dacă luminează în poziția 99.9, este setat intervalul 0–99.9 secunde. Prin mutarea ulterioară a virgulei zecimale, setați intervalul 0–3999 minute.
Setarea timpului T1 și T2 în modul P2 și P3: Modul conține un LED de indicație albastru. Dacă luminează, timpul T1 este afișat pe display, în caz contrar, timpul T2. Schimbarea la setarea timpului T1 și T2 se face printr-o apăsare scurtă a butonului K1. Setarea valorilor timpilor T1 și T2 se realizează în același mod, așa cum este descris în setarea timpului T1 în modul P1 și P4.
FAQ
1) Temporizatorul își păstrează valorile setate (mod, timp) în momentul deconectării sursei de alimentare?
Da, temporizatorul își salvează setările la fiecare schimbare a timpului și/sau parametrilor. La deconectarea aparatului de la alimentare, nu se pierde setările.

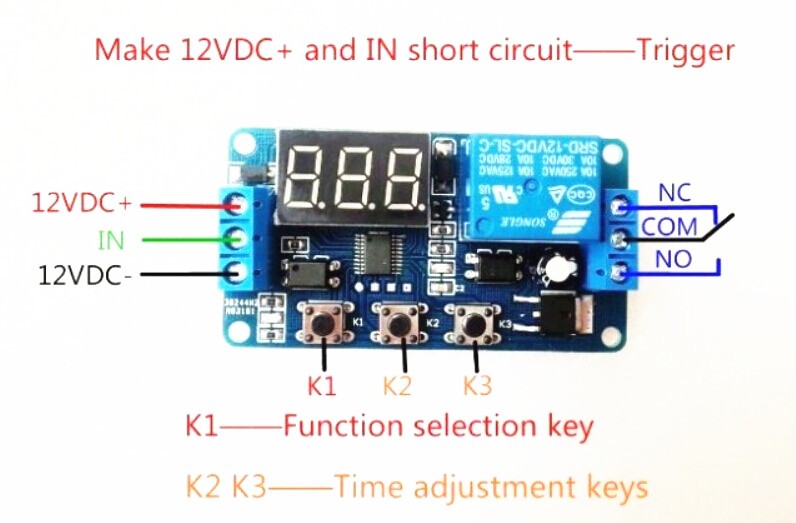

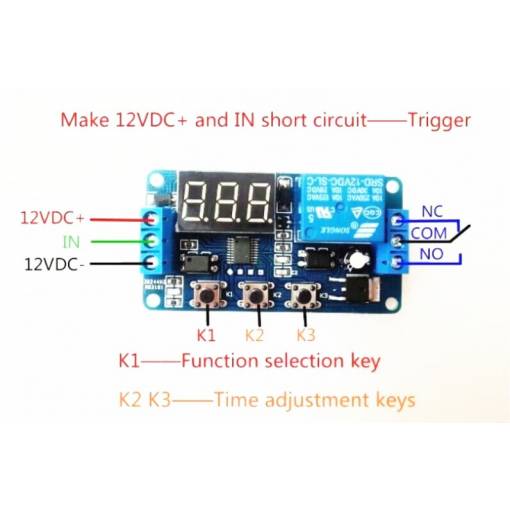

2) Dacă la conectarea sursei de alimentare 12 V DC este conectat și contactul de control (intrare IN), se va începe numărătoarea inversă?
Da, dacă intrarea IN este conectată la bornele VCC (+ polul sursei), se va începe numărătoarea inversă.
3) Care trebuie să fie tensiunea minimă la intrare pentru a activa temporizatorul printr-un semnal extern?
Utilizați o tensiune de la 4,5 V DC.
