Permite dispozitivului să trimită și să primească date TTL prin interfața Bluetooth.

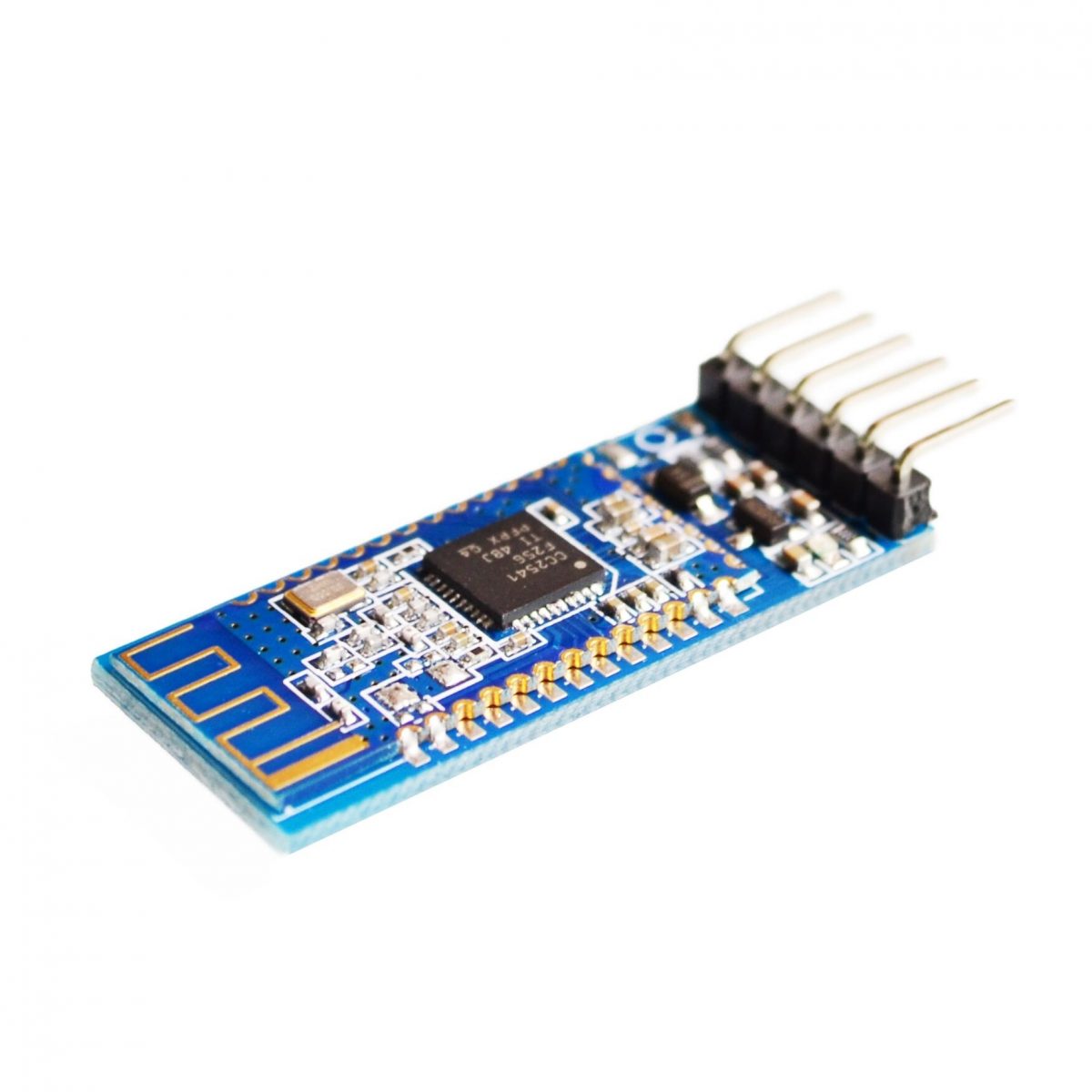

Modul similar cu HM-10, are patru pinii descriși pe contactele cu pin (RxD, TxD, GND și VCC) pe o parte, pe cealaltă parte se află o antenă realizată printr-un meandru pe PCB.
Tensiunea de alimentare a modulului poate fi cuprinsă între 3,3 până la 6 V și este stabilizată pe tablă. Tensiunea de intrare superioară de 7 V va distruge modulul.
Nivelul semnalului de intrare și ieșire este de 3,2 V, colaborând cu un microcontroler alimentat cu 5V, nivelul trebuie să fie de asemenea ajustat. Semnalul de ieșire poate fi preluat atât de la ieșirea TxD cât și de la ieșirea RxD, ceea ce permite comunicarea cu modulul printr-un singur fir, dacă este necesar.
Specificații:
- Versiunea Bluetooth: V4.0, BLE
- Antena integrată
- Raza de acoperire: max. 60 metri
- Tensiune IO: 3,3V
- Tensiune de intrare: 3,3 ~ 6V
- Consum ultra-scăzut în modul de așteptare: 90uA ~ 400uA
- Dimensiuni: 43 x 16 x 7 mm
- Pondera: 4 grame
Utilizați exemplul de mediu https: //evothings.com/, care permite programarea unei aplicații Android OS.
Urmați exemplul: https: //evothings.com/control-an-led-using-hm-10-ble-module-an-arduino-and-a-mobile-app/ și totul funcționează.
Ambalajul conține un modul Bluetooth 4.0.
