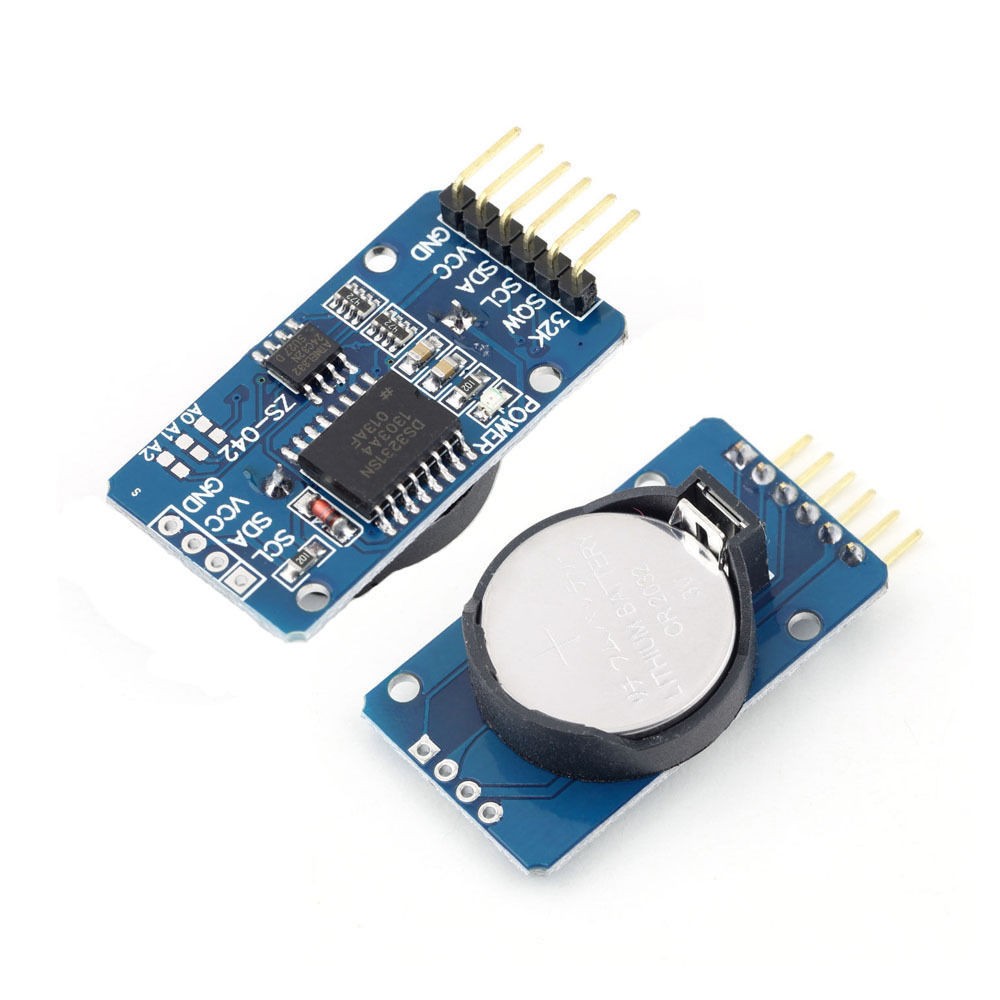

DS3231 este un modul de timp real (RTC) I2C de înaltă precizie, de cost redus, dotat cu un oscilator cu cristal compensat termic (TCXO) și cristale.
Utilizare în aplicații comerciale și industriale 16-pin 300mil. RTC oferă secunde, minute, ore, zi, dată, lună și an.
Funcții: managează mai puțin de 31 zile, data de încheiere, corecție pentru an bisect. AM / PM. Două alarme configurabile și calendar. Adresele și datele sunt transmise pe magistrala I2C.
Parametrii Modulului:
- Dimensiune: 38 x 22 x 14 mm
- Greutate: 8 grame
- Tensiune de operare: 3,3 - 5,5V
- Chip: ceasuri foarte precise DS3231
- Precizie: 0 - 40 \u2103 interval, precizie 2 ppm
- Chip de memorie: AT24C32 (capacitate de stocare 32 KB)
- Interfață: IIC, viteză maximă de transmisie 400KHz (tensiune 5V)
- Poate fi stratificat cu alte dispozitive IIC, 24 C 32 A0/A1/A2 adresa implicită este 0 x 57
- Baterie LIR2032: pentru asigurarea unei siguranțe în cazul întreruperii alimentării.
Exemplu de conectare (Arduino UNO R3):
- SCL \u2192 A5
- SDA \u2192 A4
- VCC \u2192 5V
- GND \u2192 GND
Ambalajul conține un ceas RTC real cu modul de memorie pentru Arduino - DS3231 AT24C32 IIC,
bateriile de tip LIR2032 nu sunt incluse în ambalaj!
FAQ
Cum pot afla adresa I2C a dispozitivului?
Vedeți articolul nostru aici , unde această problemă este explicată.
