Alimentare: 4V – 6V

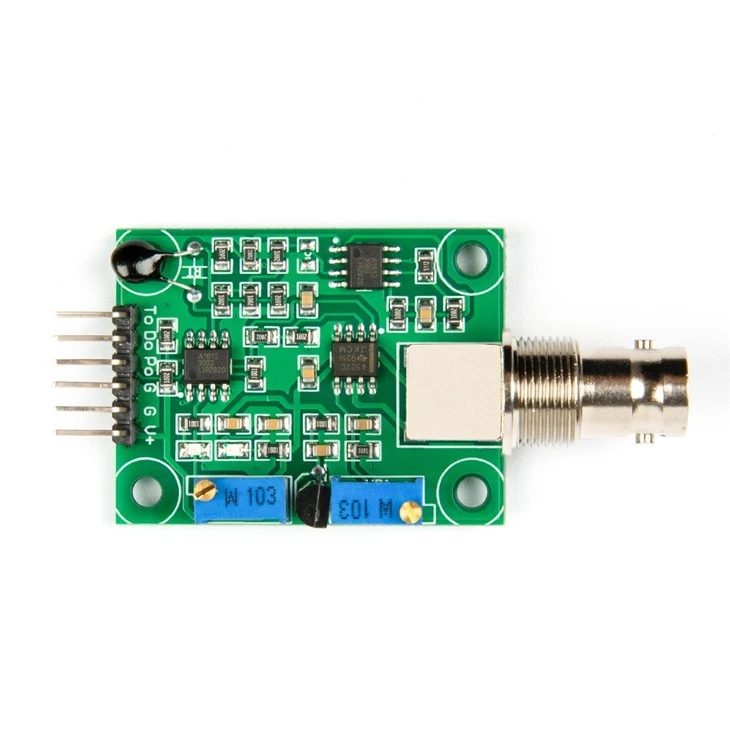

Pini:
- To – ieșire de la senzorul de temperatură pentru compensarea temperaturii. La temperatura de 25°C tensiunea este de cca 3.6V, cu creșterea temperaturii tensiunea scade (cu întârziere). La 100°C tensiunea este de cca 0.85V.
- Do – ieșire digitală (5V / 0V) care reacționează la pragul setat de pH. Pragul se setează cu un potențiometru aproape de pini de ieșire.
- Po – ieșire a senzorului de pH (-0.4V până la 0.4V) amplificată de 2x. Valoarea medie a tensiunii senzorului de pH 0V (PH7) este deplasată într-un interval de cca 1V până la 2.5V printr-un potențiometru apropiat de conectorul pentru senzorul pH.
- G – GND (pământ)
- G – GND (pământ)
- V+ - 5V

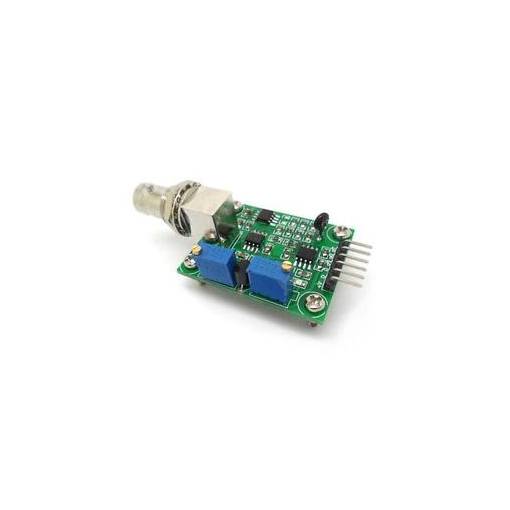

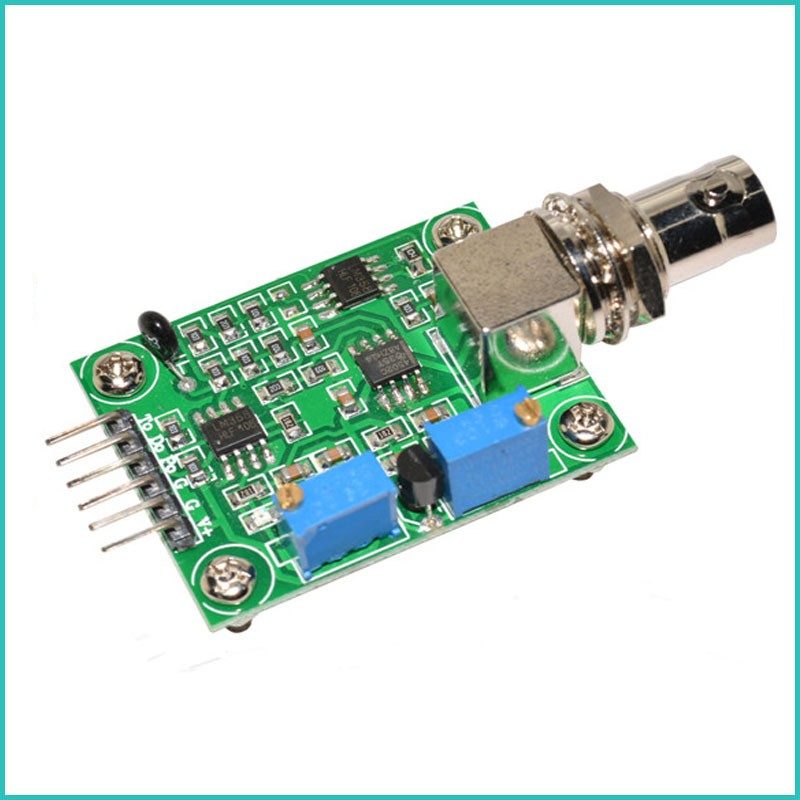

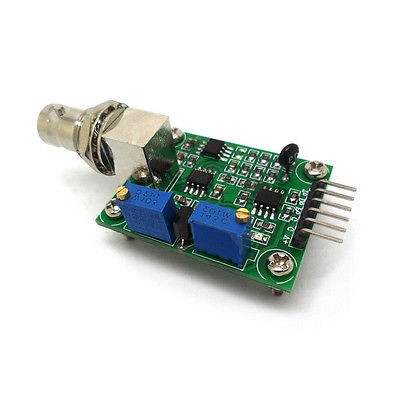

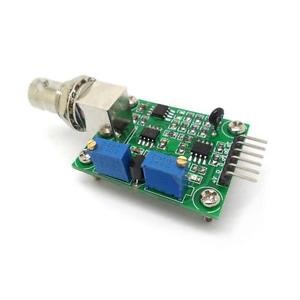

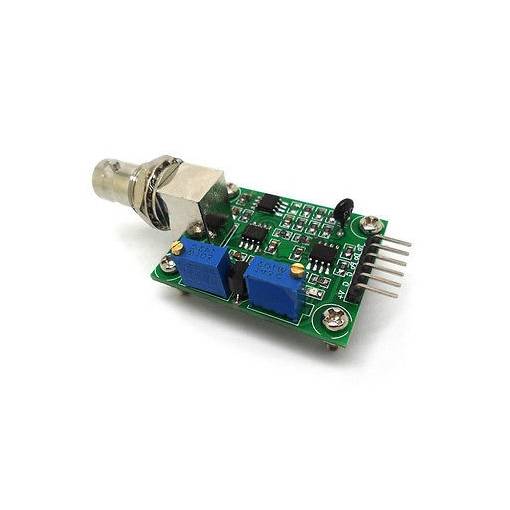

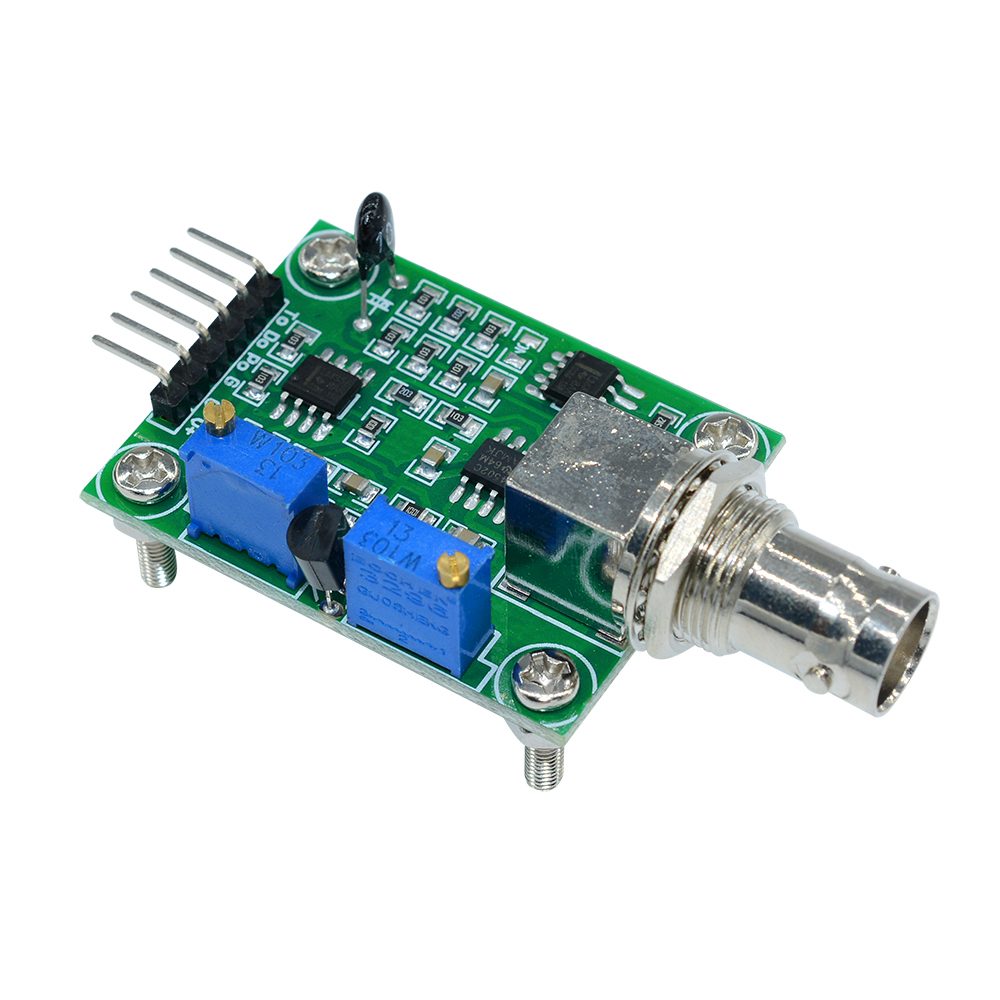

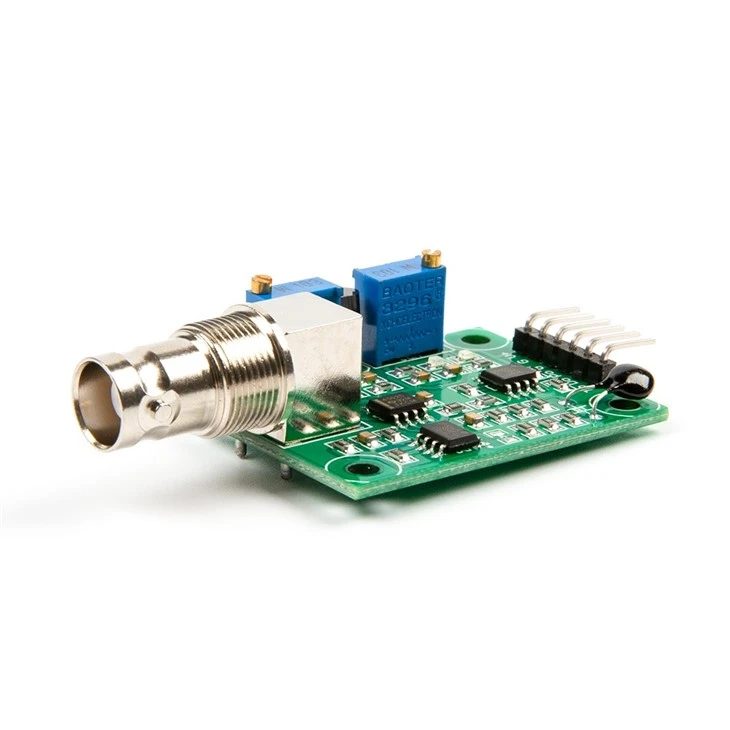

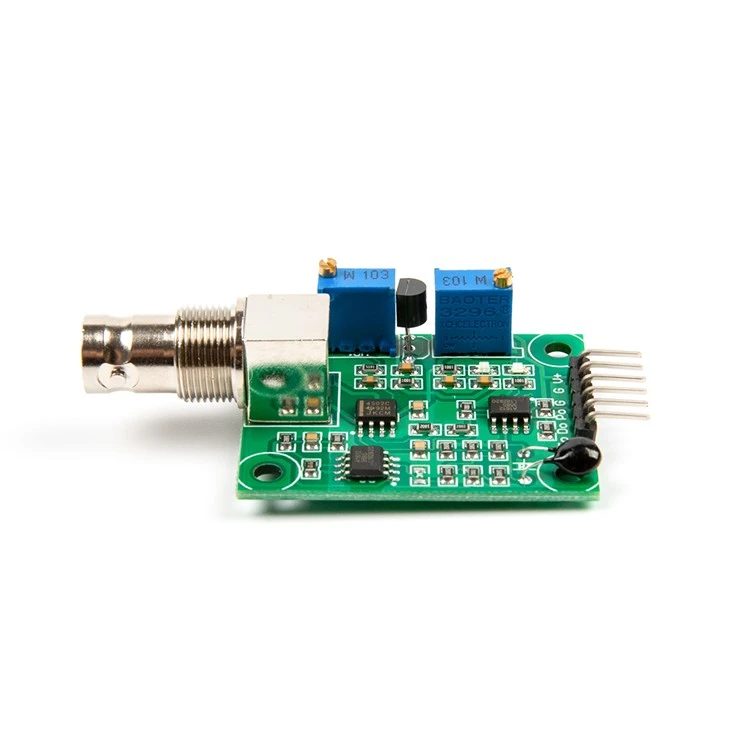

Pachetul conține modul pH pentru Arduino.
FAQ
Pentru conectarea sondei de măsurare la platforma Arduino.
Nu este inclusă sonda de măsurare. Recomandăm împreună cu sonda https://dratek.cz/arduino/1234-sonda-pro-mereni-ph-1458420891.html
