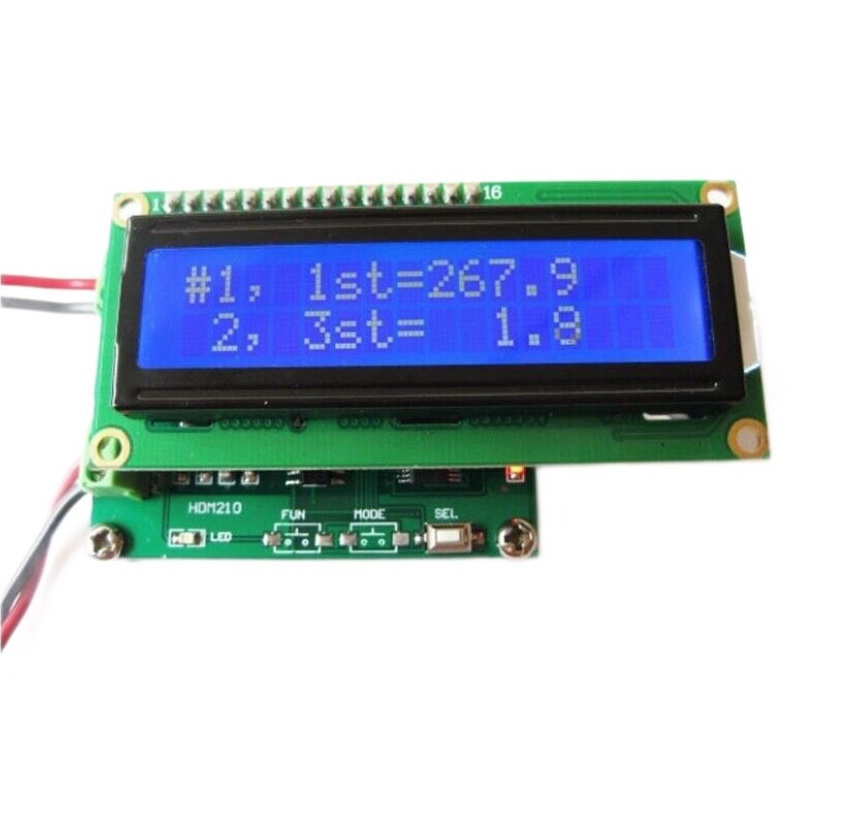

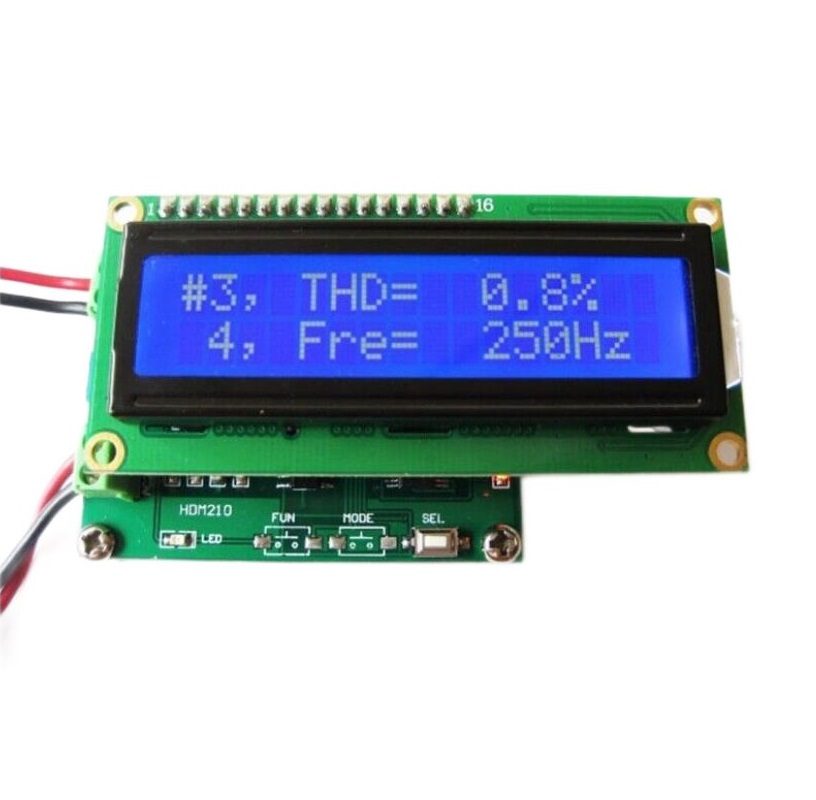

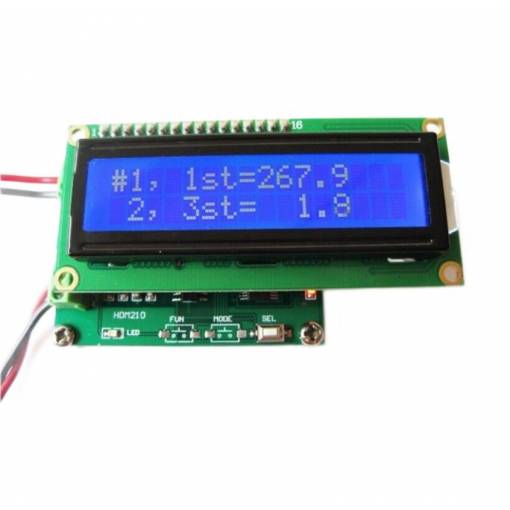

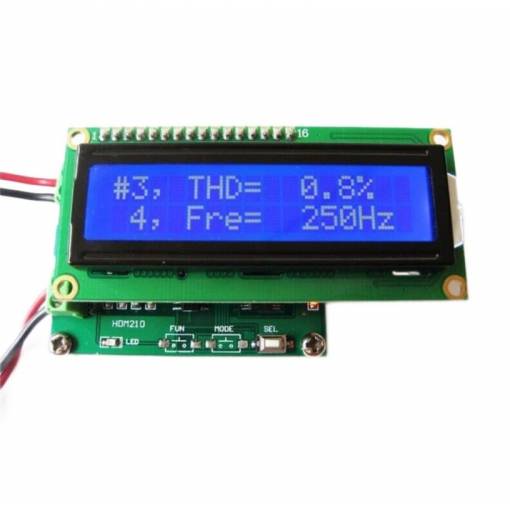

Acest analizator este un măsurător al distorsiunii harmonice (THD) care detectează în principal raportul între unda fundamentală și a 3-a armonică a semnalului sinusoidal.
Cele mai multe probleme de distorsiune sunt cauzate de a 3-a armonică, deoarece aceasta are a doua cea mai mare energie după componenta fundamentală.
Tot ce ne interesează este să găsim distorsiunea a 3-a armonică folosind formula: THD = V3/V1*100%
Note: V1: fundamentală; V3: 3-a armonică; THD: distorsiune armonică
Specificații:
- Interval de frecvență de măsurare: 10~1000 Hz
- Interval de măsurare a tensiunii: 1–10 V DC amplitudine maximă 10,0 Vpp AC semnal
- Măsurarea distorsiunii în intervalul: 0,1 până la 100,0 %
- Tensiune de alimentare: 7~12 VDC
- Curent de operare: <50 mA
- Dimensiuni: 56 x 45 x 20 mm
- LED indicator: Se aprinde când valoarea tensiunii de intrare este prea mare.
