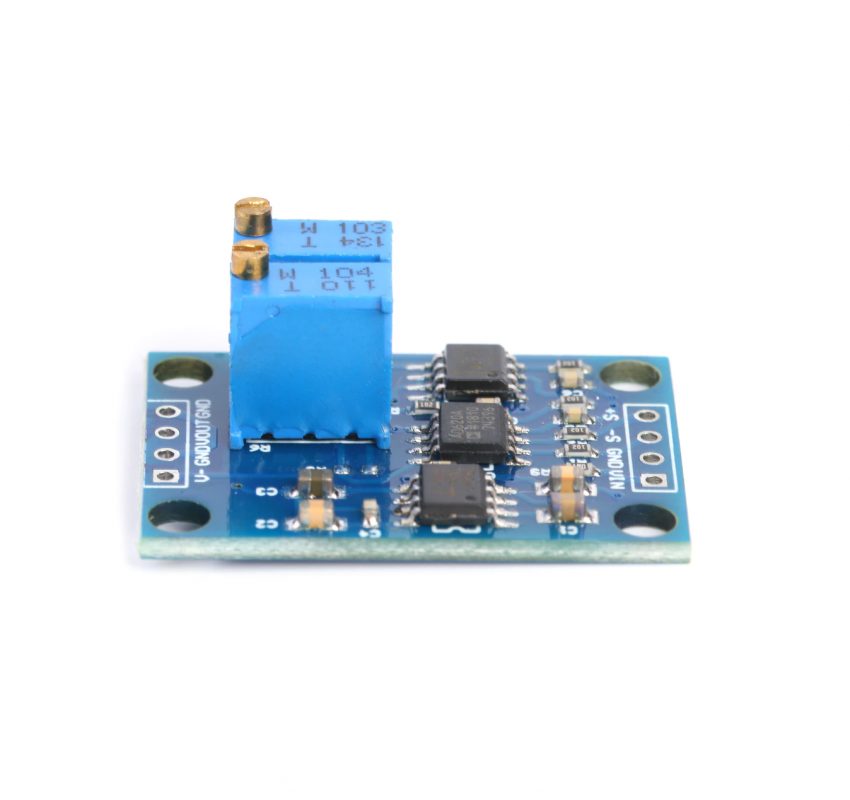

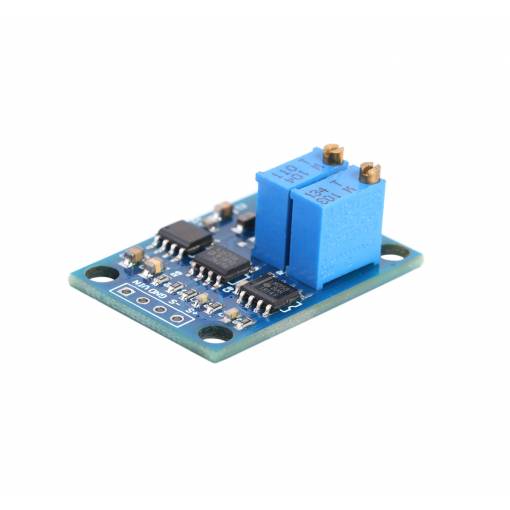

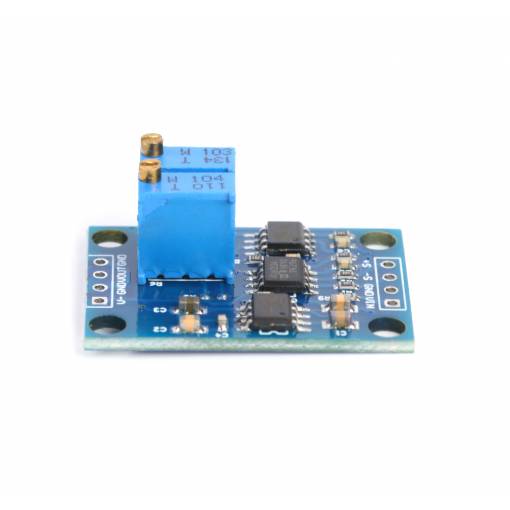

Modul care permite amplificarea tensiunii la nivelul 5µV.

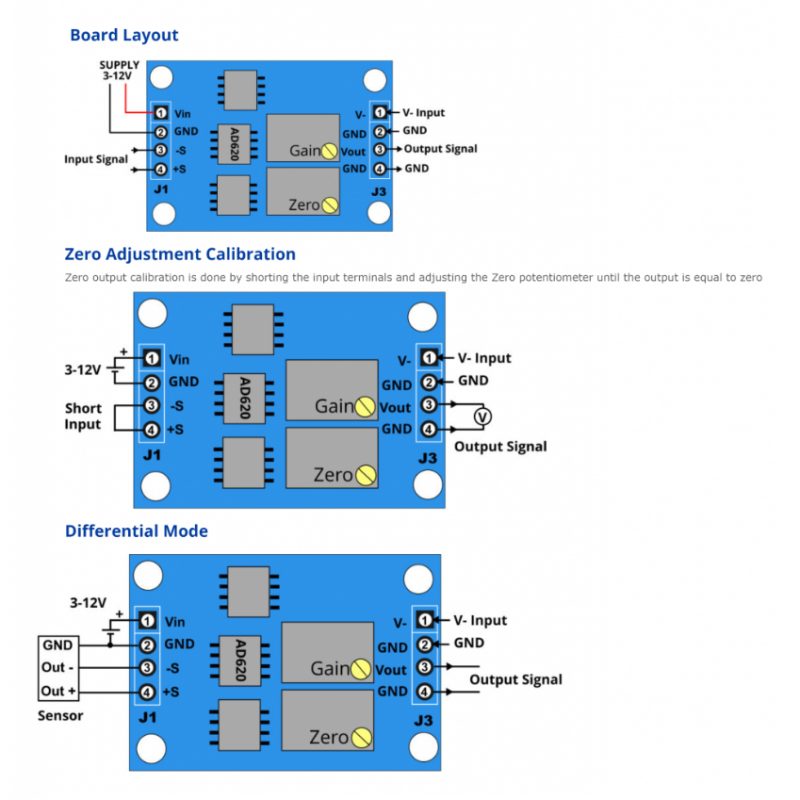

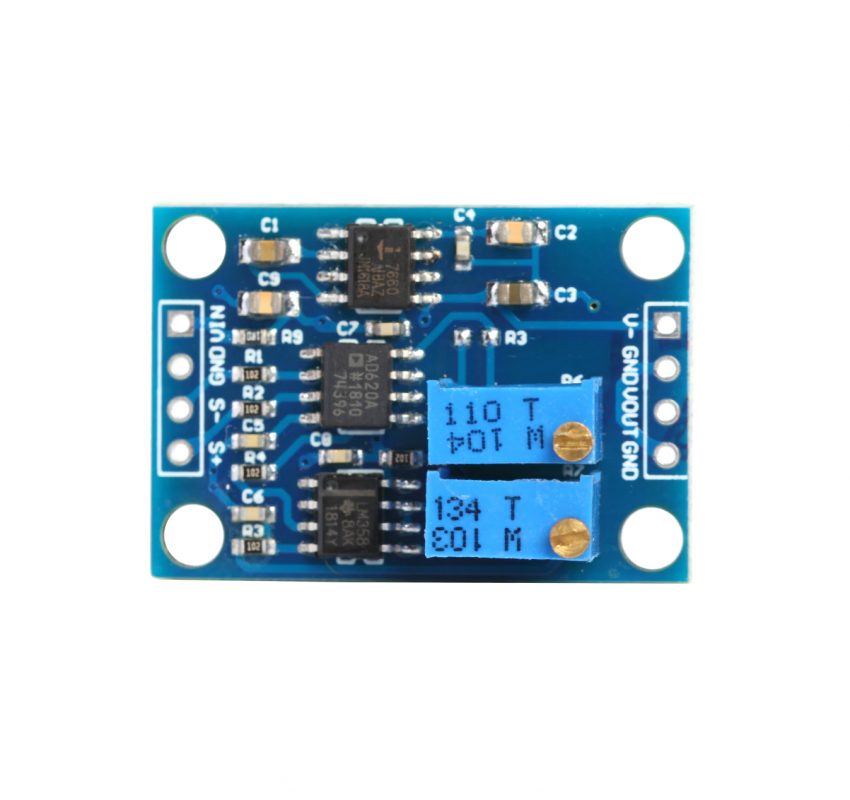

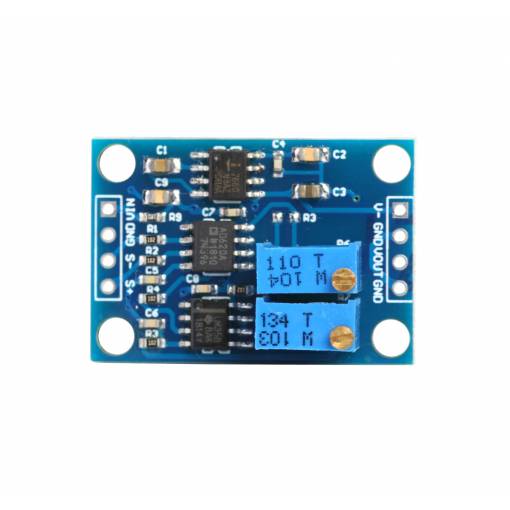

Potentiometrul 103 servește la ajustarea ofsetului.
Potentiometrul 104 servește pentru ajustarea amplificării.
Specificații:
- Tensiune de alimentare: 3 - 12V DC
- Amplificator operațional: AD620
- Amplificare: 1,5x - 1000x
- Tensiune de semnal de intrare: 100µV - 300mV (AC și DC)
- Interval de ieșire a semnalului: ±Vin – 2V
- Tensiune de ieșire inversă: > -Vin
- Tensiune de ofset: 50µV
- Abaterea tensiunii de ofset: 0,6µV/ °C
- Curentul de intrare distorsionat: Max. 1nA

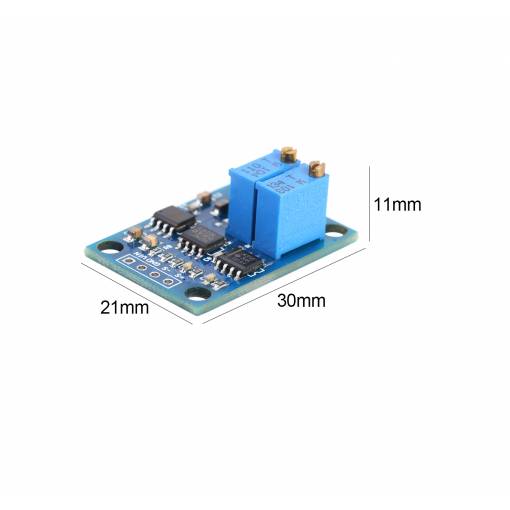

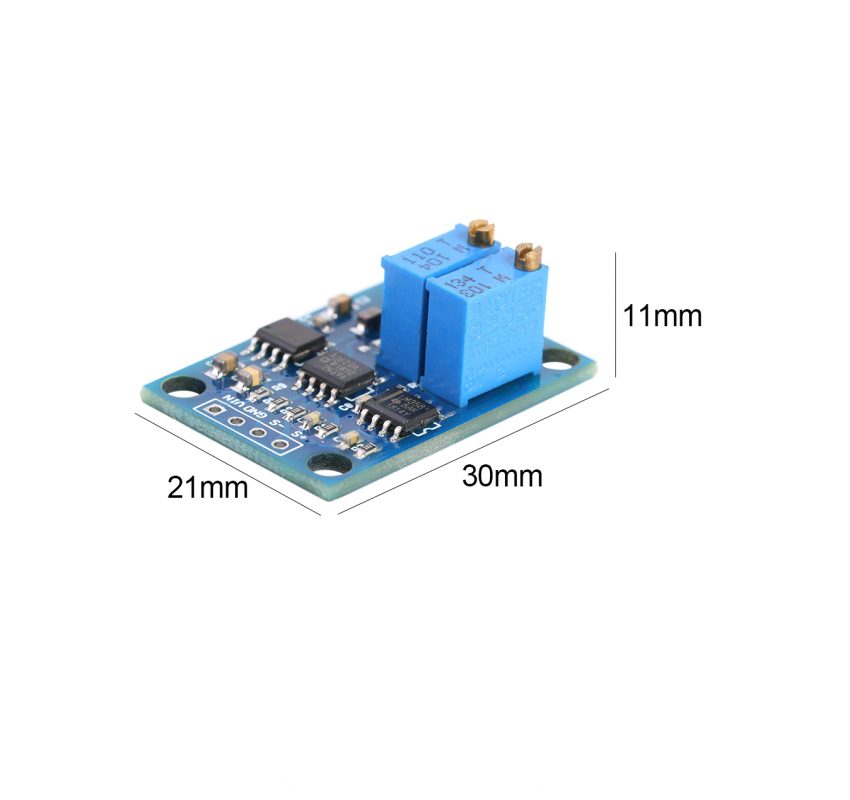

- Dimensiuni: 30 x 21 x 11 mm

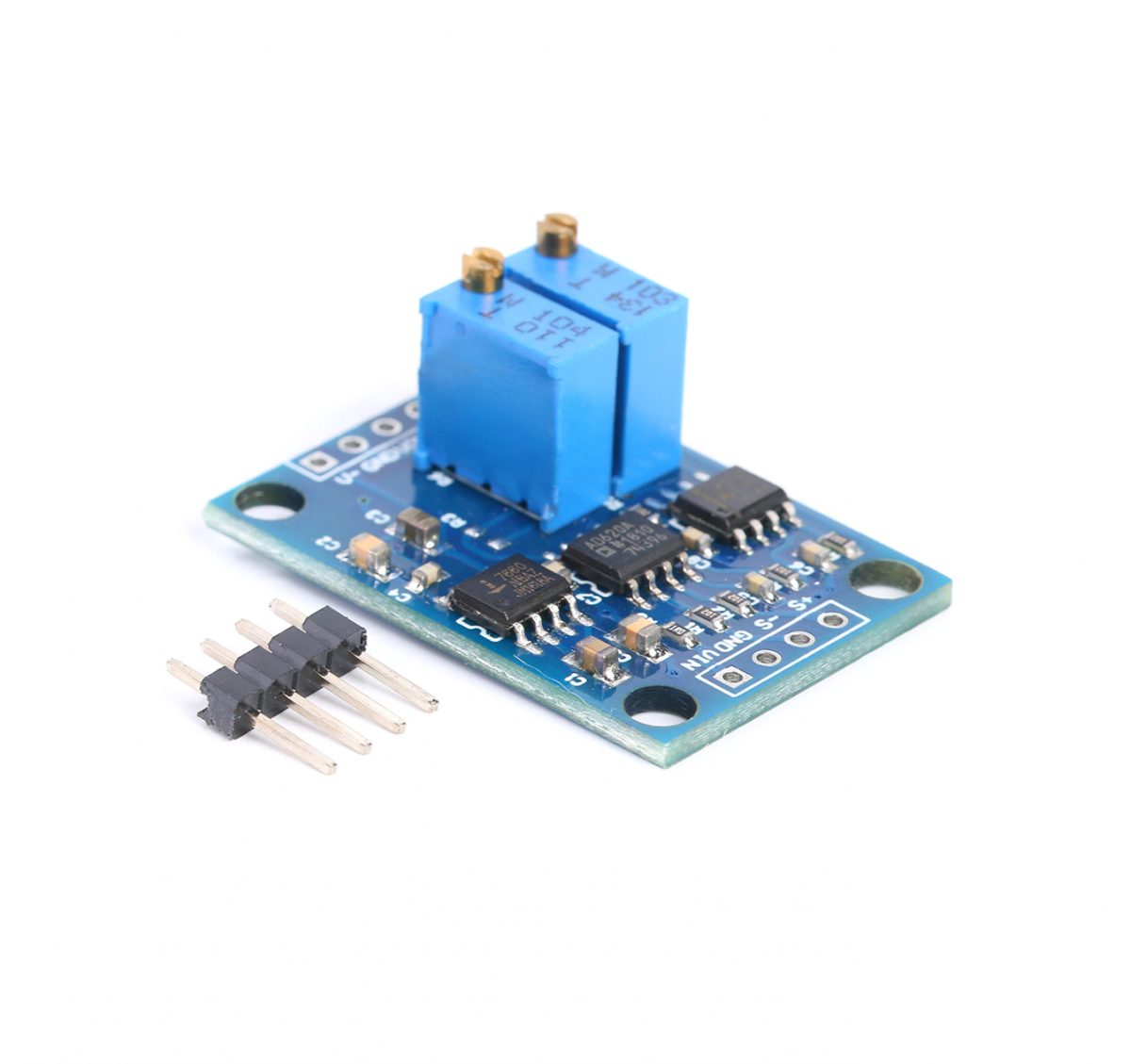

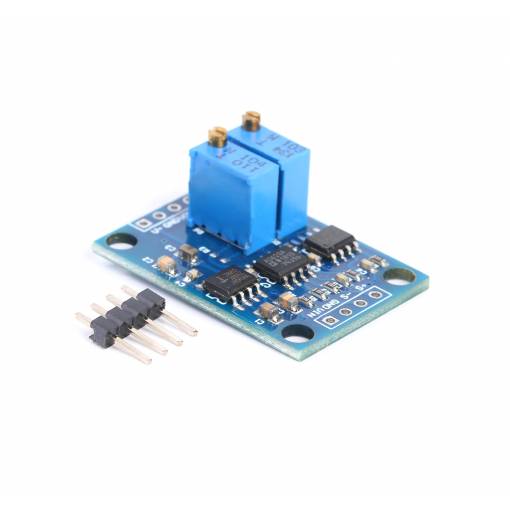

Pachetul conține un amplificator de semnal.
