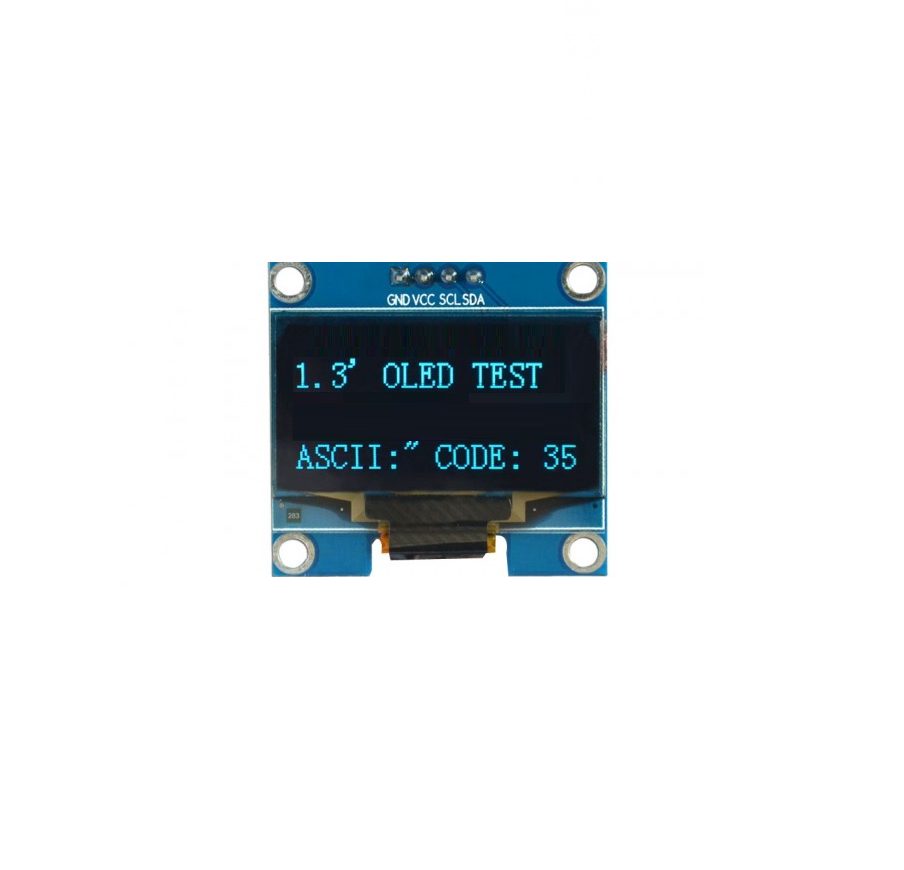

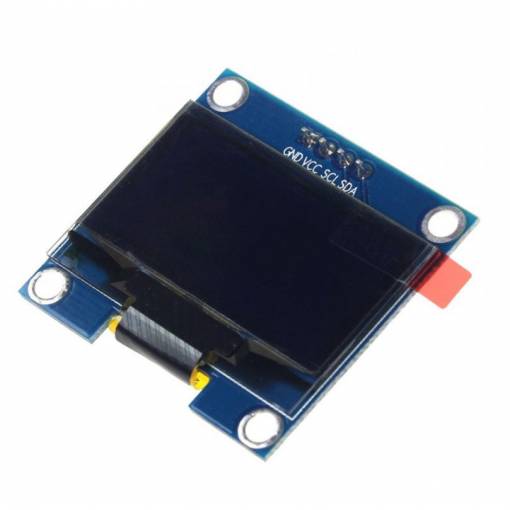

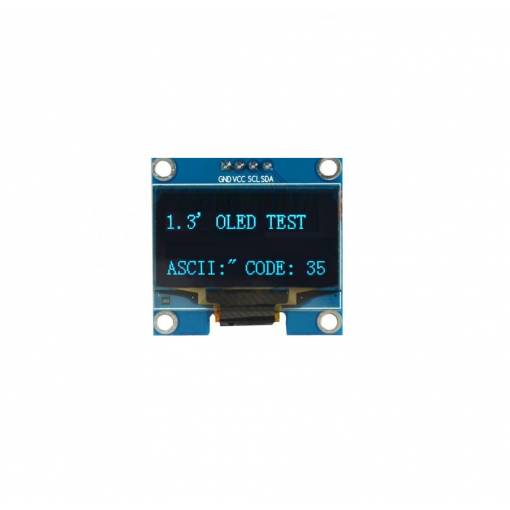

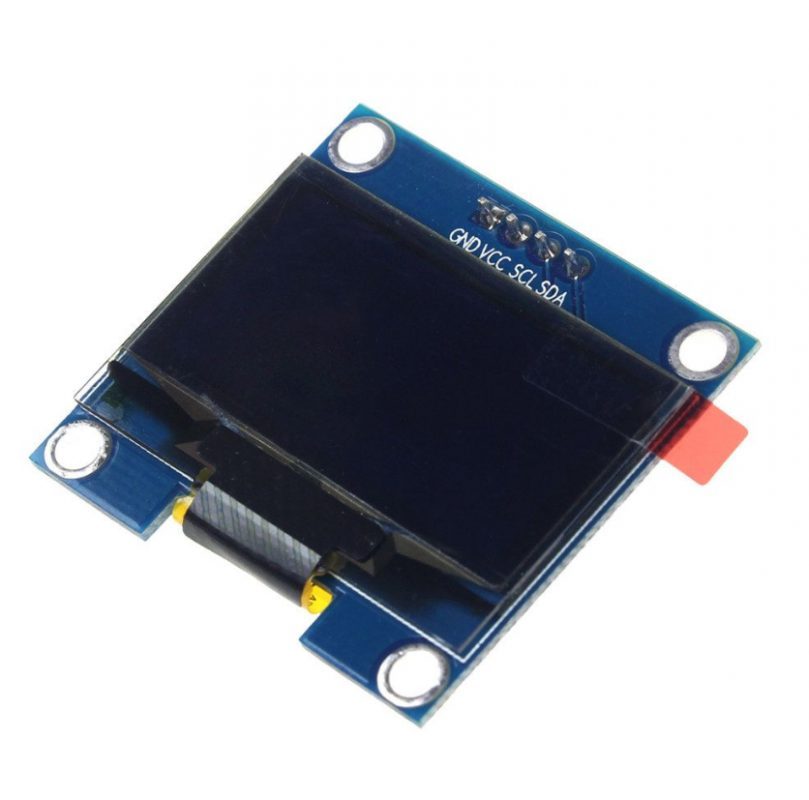

Ecran OLED cu caractere albastre are multe avantaje în comparație cu ecranele LCD alfanumerice.
Se numără, de exemplu, o rezoluție mai mare (în acest caz 128x64 puncte) sau un consum mai scăzut, tocmai consumul mai redus este realizat prin faptul că pe ecranul OLED luminează doar punctele care sunt activate.
Specificații:
- Diagonala: 1,3"
- Rezoluție: 128 x 64
- Chip: SSH1106
- Dimensiuni display: 29,42 x 14,7 mm
- Tensiune: 3,3 - 5V
- Temperatura de lucru: -20 până la 70°C
- Interfață: IIC
- Culoare: Albastră
Pin-uri:
- GND
- VCC
- SCL
- SDA
Ambalajul conține un ecran OLED.
FAQ
1) Cum să aflu adresa I2C a dispozitivului?
Consultați articolul nostru din instrucțiuni, unde este descrisă această problemă.
2) Ecranul arată puncte albe aleatorii pe laturi. Ce să fac?
Această comportare este probabil cauzată de faptul că folosiți un program în care este selectorul un alt driver. Încercați deci următoarele:
- Descărcați biblioteca U8G2 folosind managerul de biblioteci din Arduino IDE.
- Deschideți exemplarul Hello world. Fișier → Exemple → U8G2→ full buffer → Hello world.
- Alegeți driverul comentariind una dintre liniile 58-262. Se recomandă să încercați linia 75. Dacă nu funcționează, încercați una dintre liniile 66-69.
- Încărcați programul.
