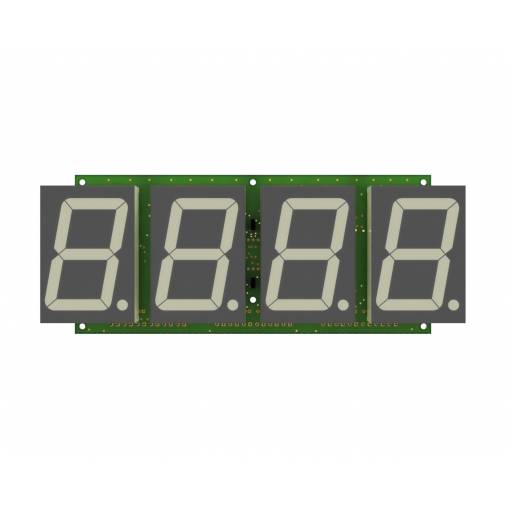

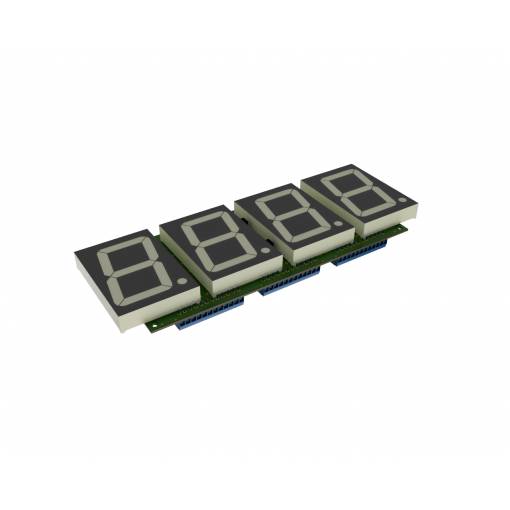

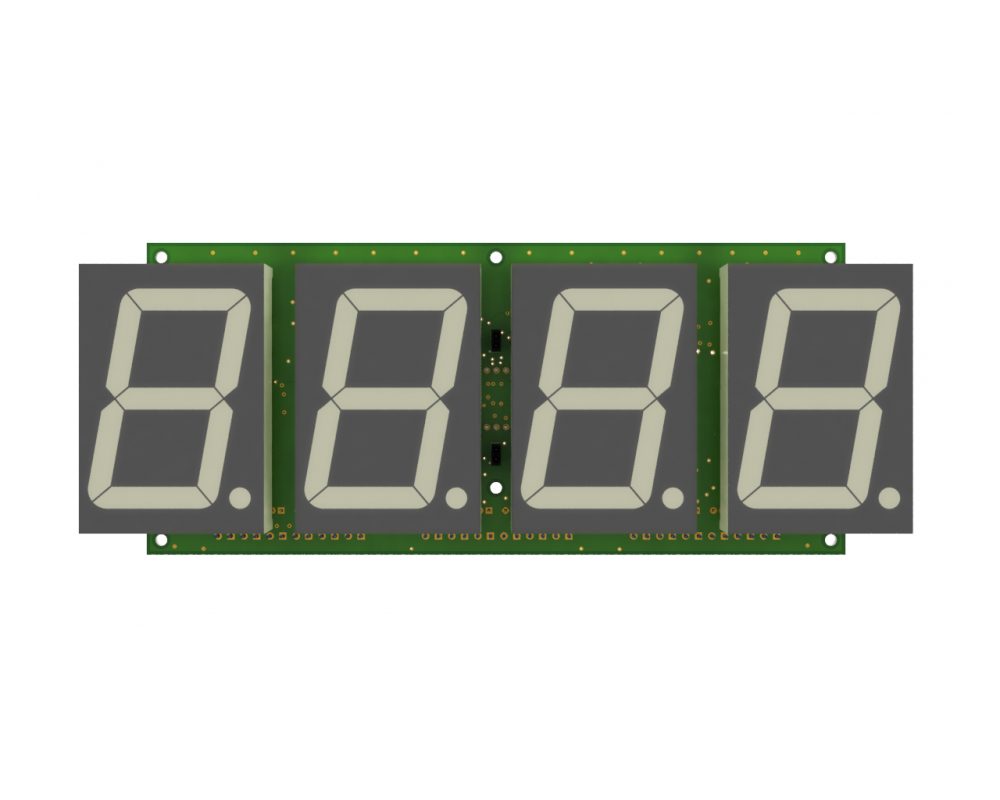

Aceast afișaj poate fi folosit pentru a arăta timpul sau ca un cititor până la valoarea 9999. Afișajul comunică prin interfața I2C (IIC, Wire).
Este posibil să fie utilizat separat (ca un dispozitiv I2C) sau ca scut pentru Arduino Nano (produs 1480154208, 1500635973, 1449953245, 1500635974). Recomandăm achiziționarea și a unei surse de alimentare de 12V.
Afișajul include, de asemenea, 20 de contacte IO și trei ieșiri de putere, cum ar fi pentru comutarea releelor sau a indicatorilor externi.
- Pinii Arduino D8 și D9 sunt conectat printr-un divisor de tensiune și pe intrare poate fi adusă tensiunea de 12 V DC. Celelalte semnale de intrare trebuie să aibă un nivel de tensiune de până la 5 V DC.

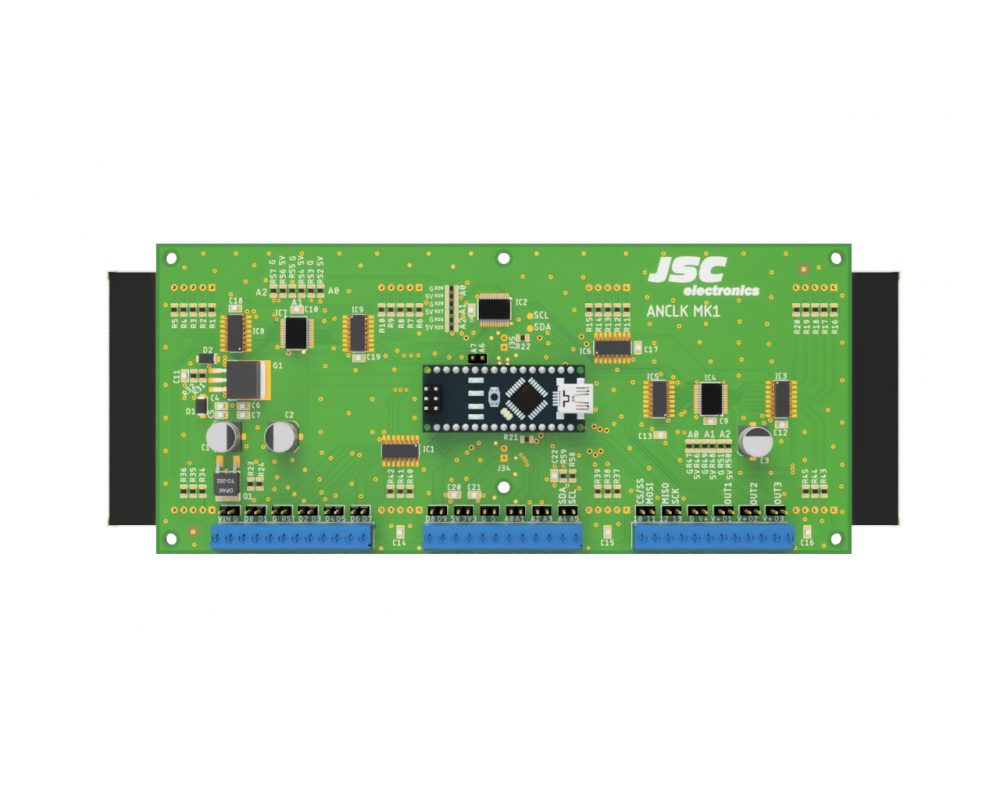

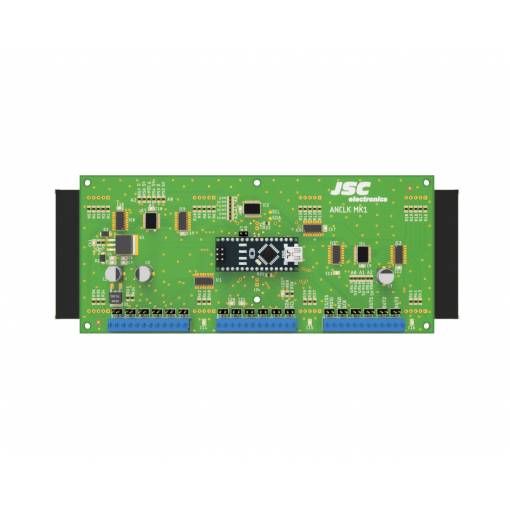

- Scutul include 3x expander I2C (pentru a controla afișajele LED și ieșirile de putere), iar adresele sunt 0x20, 0x21 și 0x22. Adresele pot fi schimbate prin mutarea rezistorilor pe scut.
Specificații:
- Tensiunea de alimentare: 12V DC
- Culoarea LED: roșie
- Înălțimea caracterului: 56,8 mm
- Interfața de comunicație: I2C, adresele implicite fiind 0x20, 0x21 și 0x22.
- Număr de contacte IO: 20
- Număr de ieșiri de putere: 3
- Max. curent comutat al ieșirilor de putere: 500 mA
- Dimensiuni PCB: 188 x 84 mm

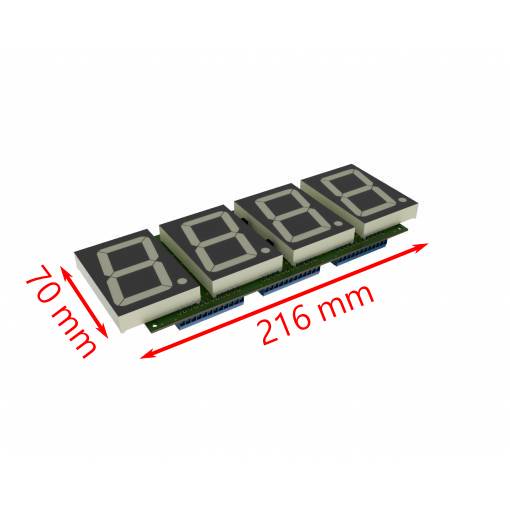

- Dimensiuni afișaj (doar cifre): 216 x 70 mm
- Dimensiuni totale: 216 x 84 mm
Atenție: Rizurile de pini (2 pin) de la mufe albastre nu sunt populate.
Pachetul include un afișaj LED cu șapte segmente XXL JSC și un scut pentru Arduino Nano.
Produsul este disponibil doar la comandă.
