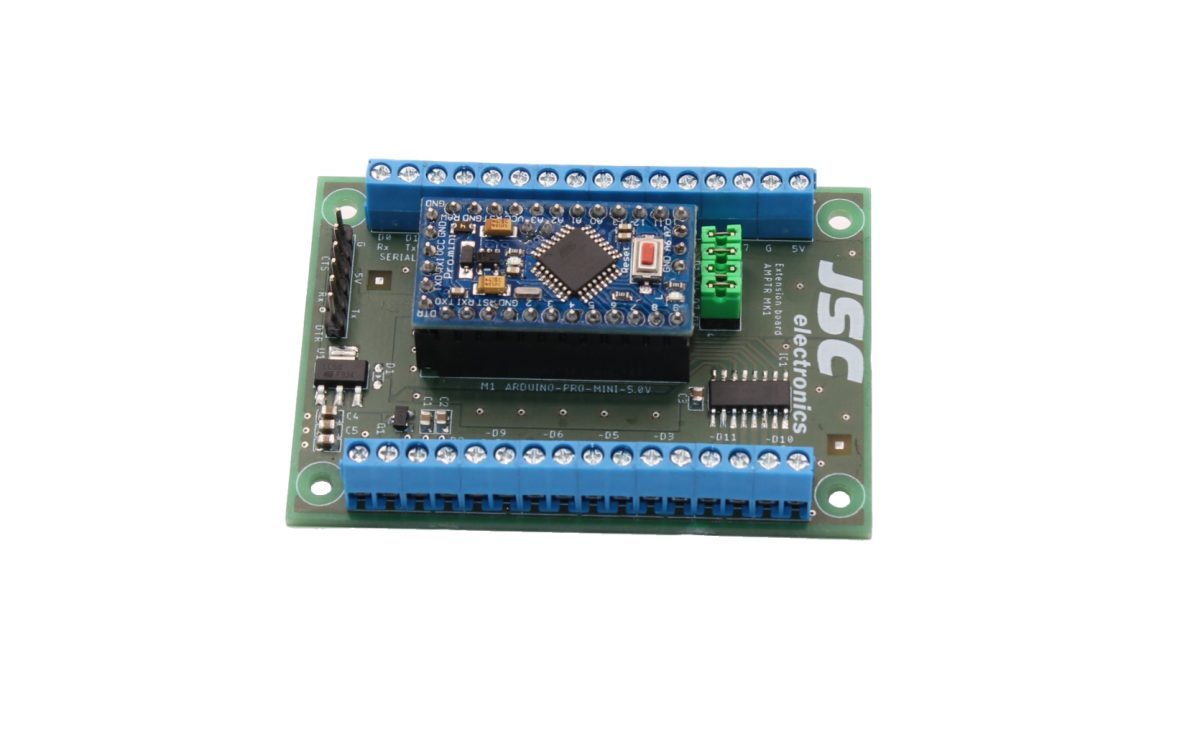

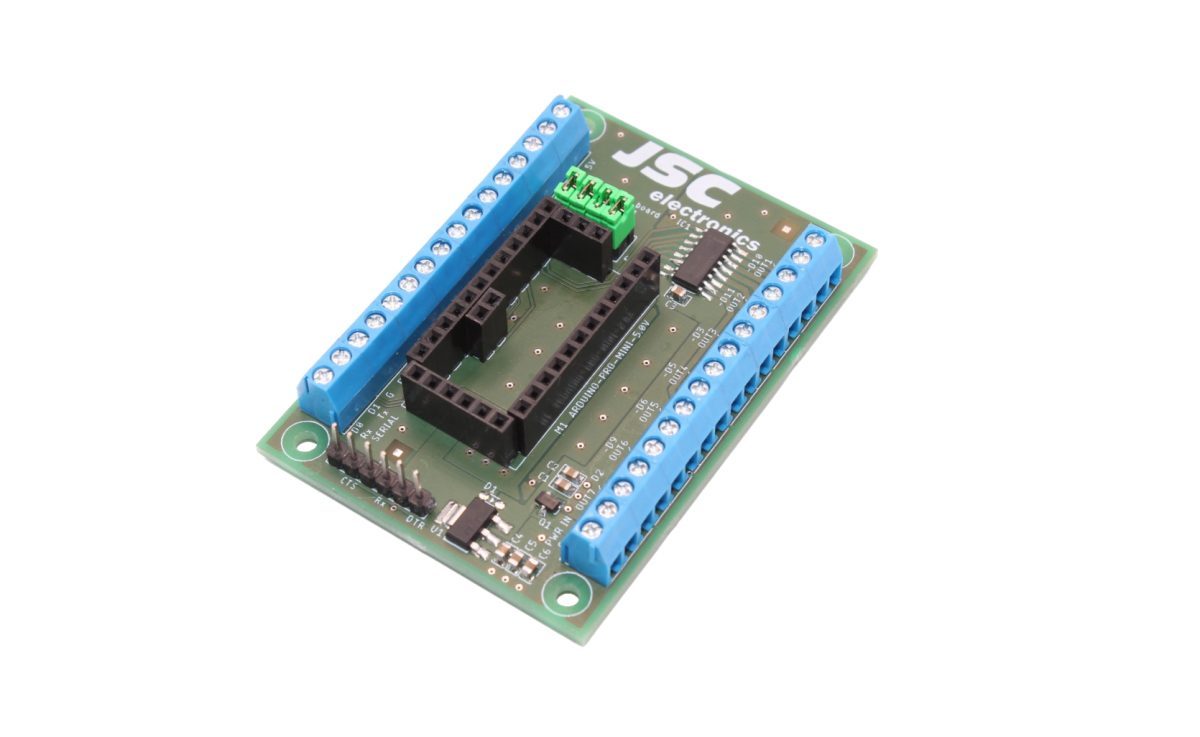

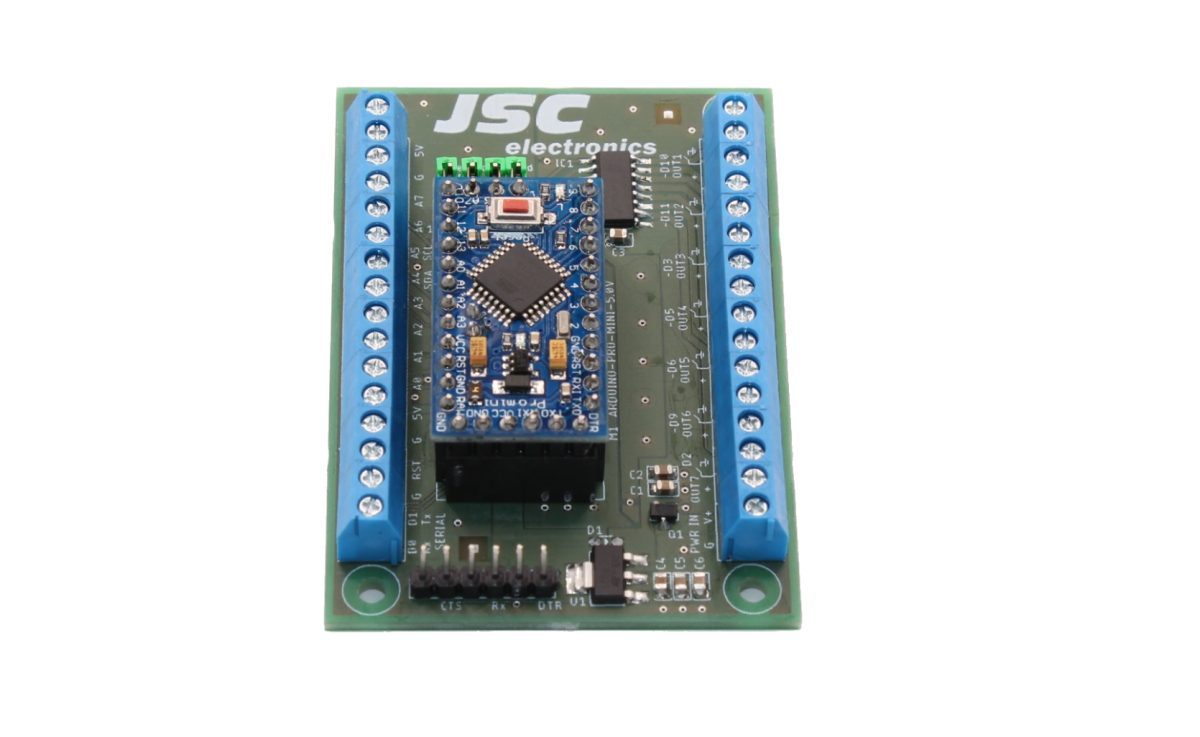

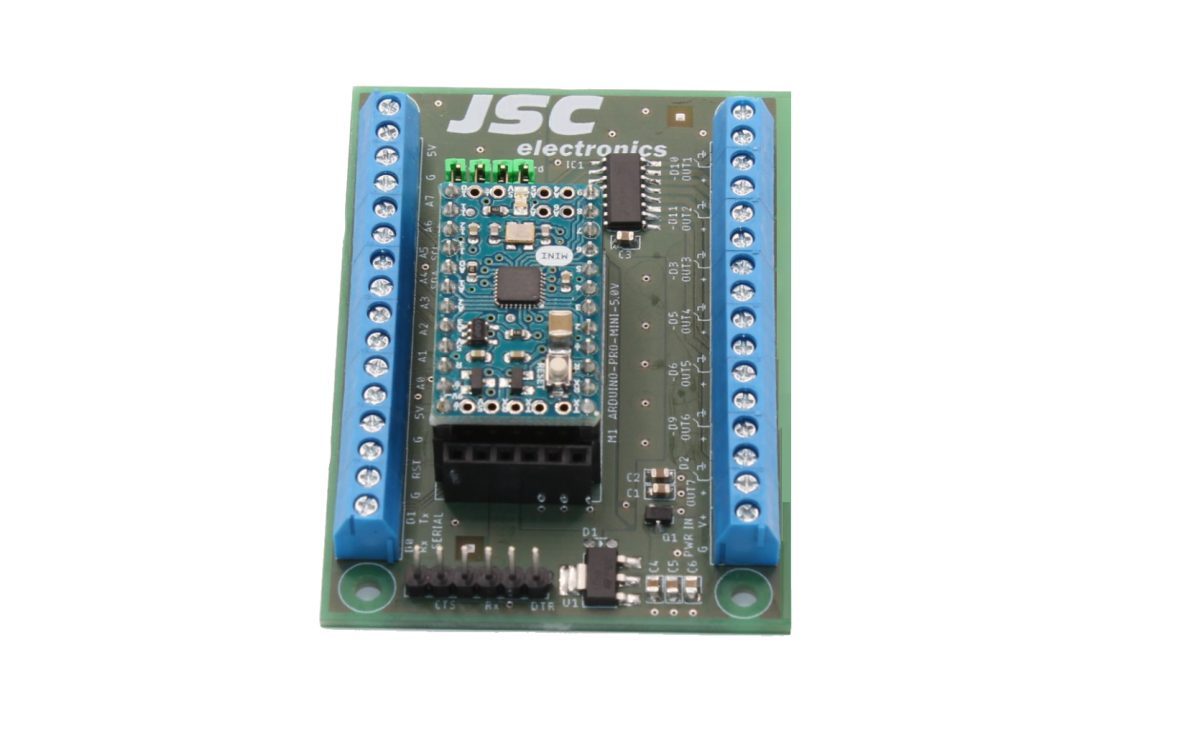

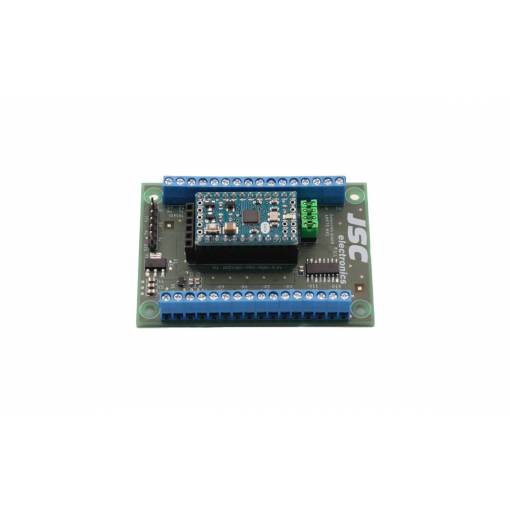

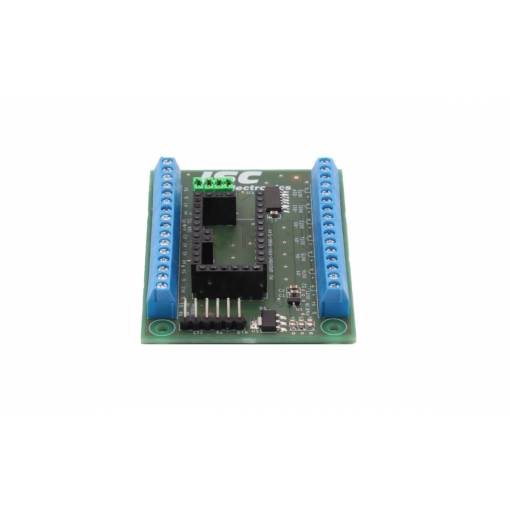

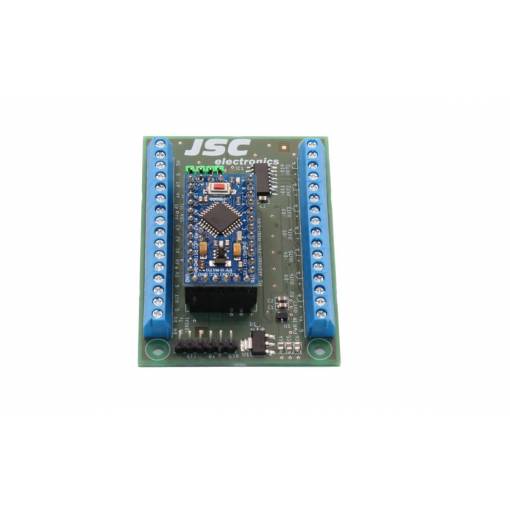

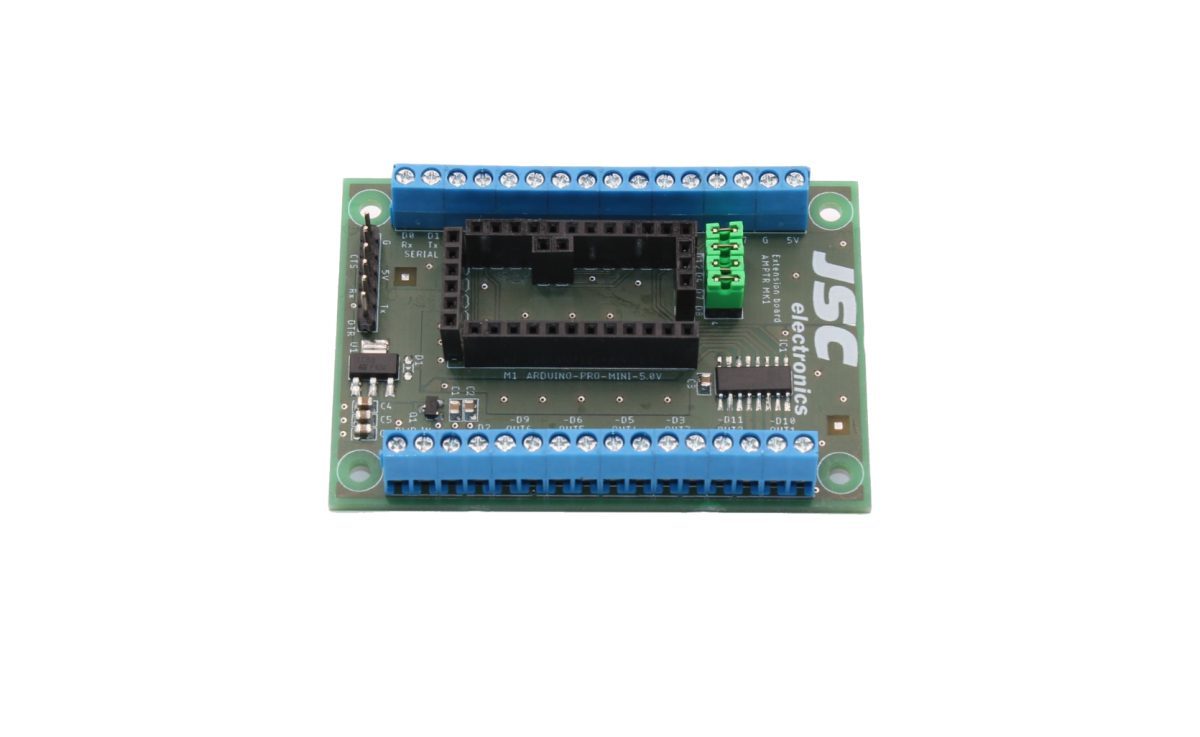

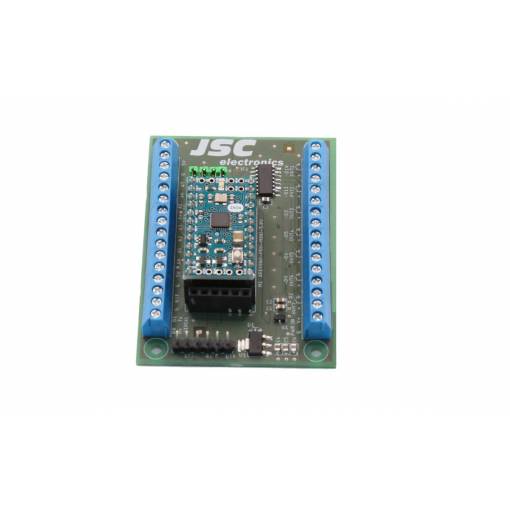

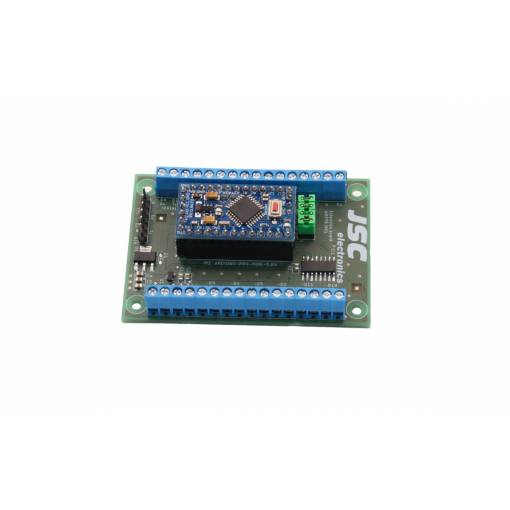

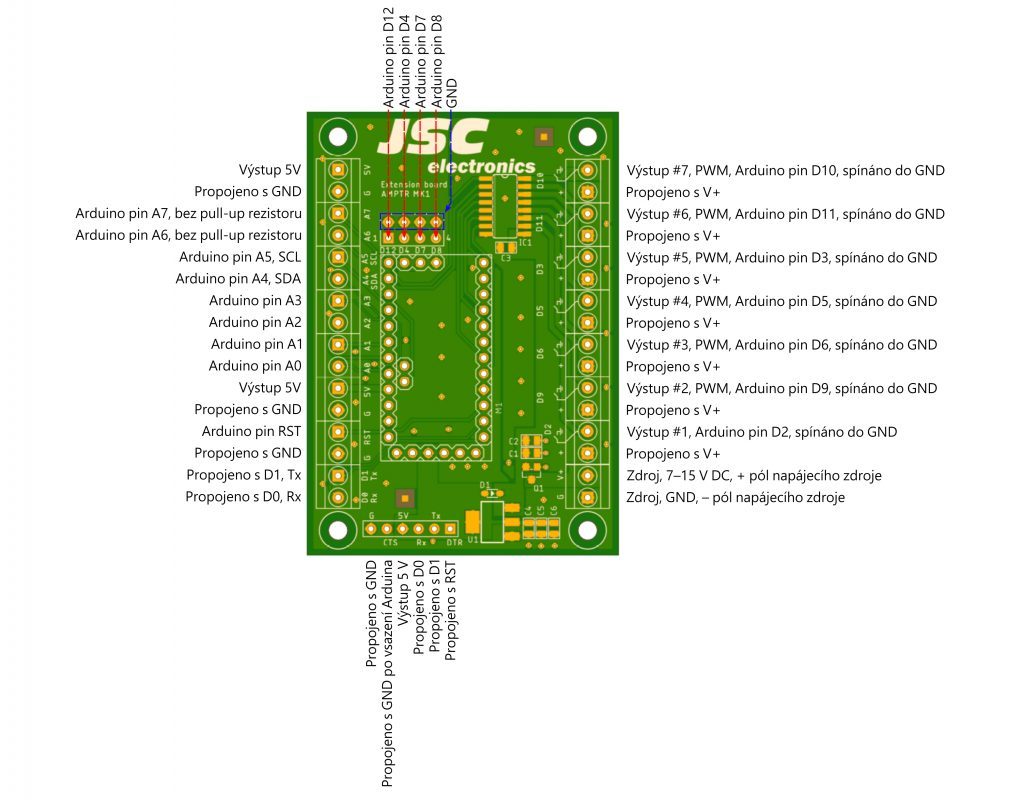

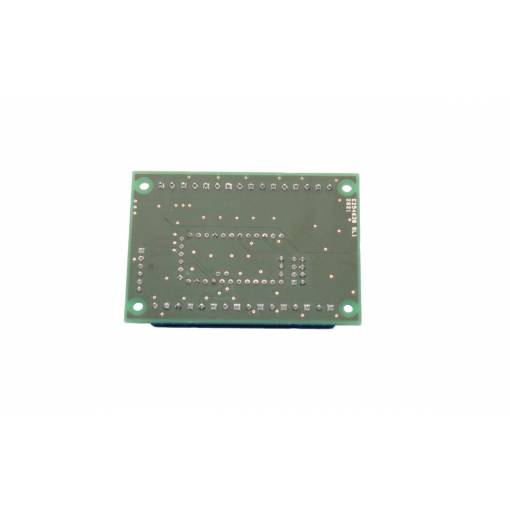

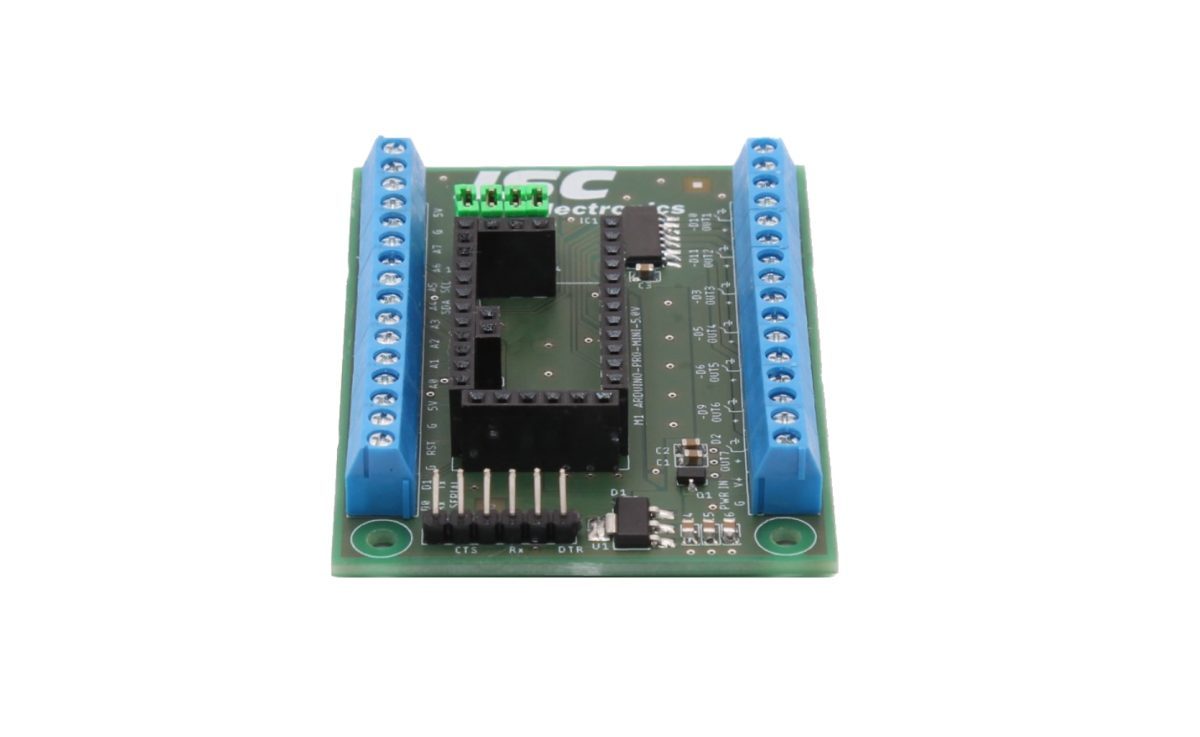

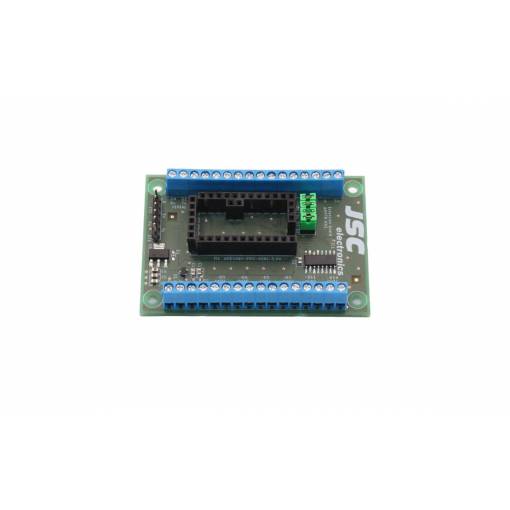

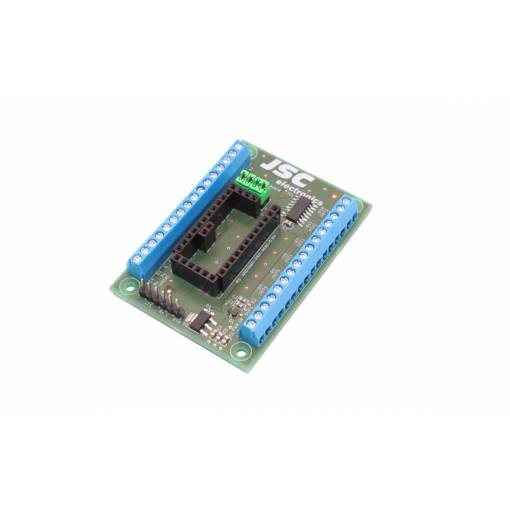

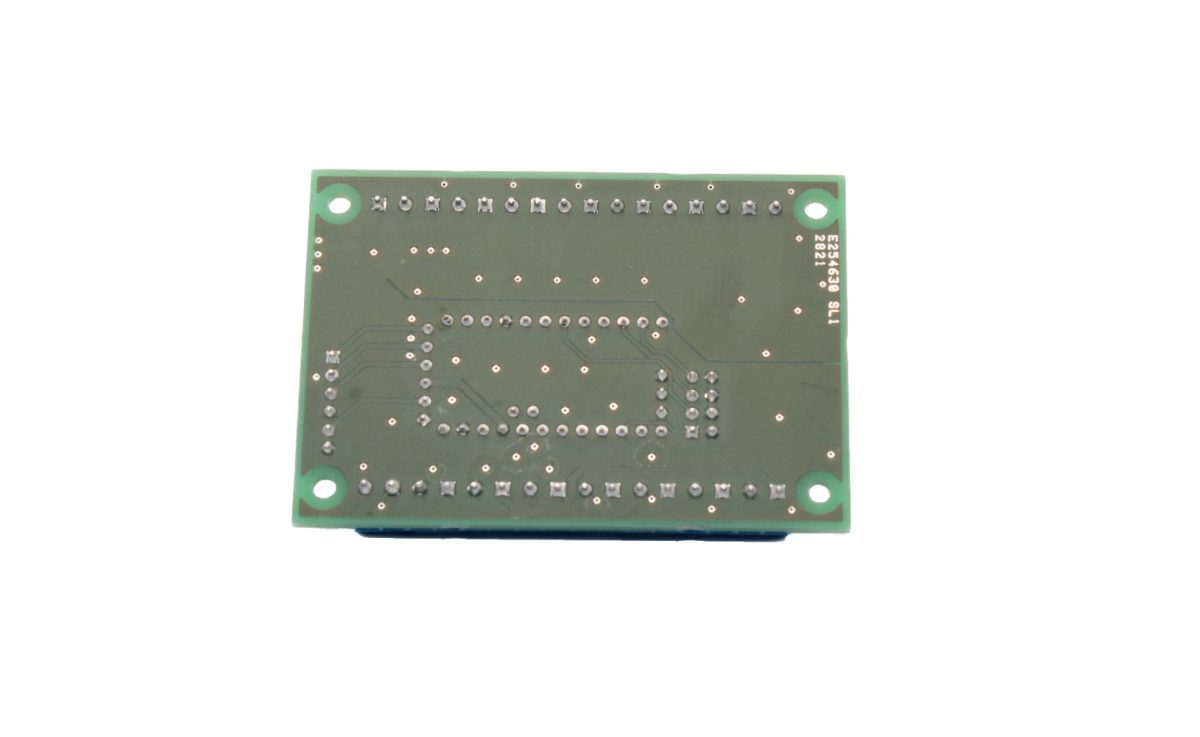

Scutul este destinat pentru clonă Arduino Mini Pro 5V. Permite alimentarea Arduino dintr-o sursă de 7 - 15V DC și conține ieșiri de potență (tip NPN, masă comună), care permit comutarea de sarcini de până la 500 mA pe un singur canal (în total 7 canale).
Este parțial compatibil și cu kitul de dezvoltare original Arduino Mini, care are o altă configurație de pini.

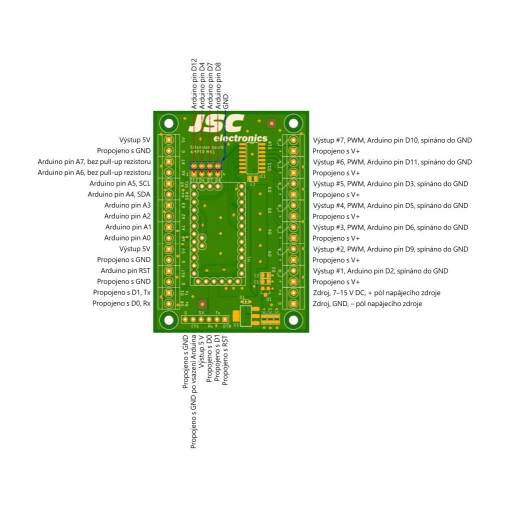

Specificații:
- Alimentare: 7 - 15 V DC
- Număr de pini de intrare-ieșire: 14
- Număr de ieșiri de putere: 7 (dintre care 6 PWM)
- Max. tensiune comutată a ieșirii de putere: 15V DC
- Max. curent comutat al ieșirii de putere: 500 mA
- Max. curent de ieșire 5V: 500 mA
- Dimensiuni PCB: 50 x 71 mm
- Diametru orificiilor de montaj: 3 mm
- Distanța orificiilor de montaj: mai scurt: 40 mm, mai lung: 63 mm
Atenție: Dacă pe shield sunt montate jumper-uri pe pini D4, D7, D8 sau D12, acești pini nu trebuie să fie configurați ca ieșiri (ar duce la un scurtcircuit). Din fabrică, acești pini sunt configurați ca intrări și înainte de programare, recomandăm deconectarea jumper-urilor.
Pachetul include un scut JSC pentru clonă Arduino Mini 5V.
